Name: Wysokiej precyzji Model 32 Strain Wave Gear Box Harmonic Drive Transmission
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSS-32-XX-UI
Availability: InStock

Do domu > produkty > Napęd harmoniczny >

Wysokiej precyzji Model 32 Strain Wave Gear Box Harmonic Drive Transmission

Model 32 skrzynia biegów fal obciążeniowych

skrzynia biegów z falami naprężeniowymi

Przesyłka napędowa harmoniczna fali naprężenia

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

LSS-32-XX-UI

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Model:

Produkt:

Przekładnie harmoniczne model 32

składniki:

Generator fal, Flexspline, Splajn kołowy

Współczynnik redukcji:

501:1 do 120:1

Reakcja:

≤20 sek. łuku

Znamionowy moment obrotowy przy prędkości wejściowej 2000 obr./min:

76 do 137 Nm

Średnia prędkość wejściowa:

3500 obr./min

Zaprojektuj życie:

15000 godzin

Zalety:

Wysoki współczynnik redukcji, kompaktowy i lekki, wysoka precyzja i niska reakcja

Waga:

3,11 kg

Zastosowanie:

Robotyka, przemysł lotniczy, maszyny CNC

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Lekka waga 2,47 kg Model 32 Reduktor fal naprężeniowych

Najlepszą cenę

Niski odruch i wysoka wydajność Model 25 Reducer fal naprężeniowych Ultralight Harmonic Gear Units

Najlepszą cenę

Wysoki współczynnik redukcji LSN serii Model 20 Reducer fal naprężeniowych 0,73 kg Jednostki biegów lekkiej wagi

Najlepszą cenę

Kompaktowy i lekki projekt Reduktor fal naprężeniowych serii LSN Model 14

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Model 32 Zestaw biegów dla fal naprężeniowych Wysokiej precyzji napęd harmoniczny

Sterowniki i urządzenia sterujące, z wyłączeniem urządzeń sterujących

są niezbędnymi elementami w nowoczesnych systemach mechanicznych wymagających wysokiej precyzji, kompaktowych rozmiarów i dużego momentu obrotowego.który wykorzystuje deformację flexspline i precyzyjne zaangażowanie zębów biegów, czyni je idealnymi do zastosowań w robocie, lotnictwie i różnych dziedzinach przemysłu.

Zastosowanie

RobotykaUżywane w rękach i stawach robotów do precyzyjnego sterowania ruchem.
Powietrzno-kosmiczneWykorzystywane w różnych systemach lotniczych, w których ograniczenia przestrzeni i masy są krytyczne.
Maszyny przemysłoweUżywane w maszynach CNC, zautomatyzowanych liniach produkcyjnych i innych urządzeniach o precyzyjnym sterowaniu.

Tabela parametrów

Model		32
Współczynnik redukcji		50	80	100	120
Nazwa momentu obrotowego przy wejściu 2000 r/min	Nm	76	118	137	137
Nazwa momentu obrotowego przy wejściu 2000 r/min	kgfm	7.8	12	14	14
Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu	Nm	216	304	333	353
	kgfm	22	31	34	36
Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia	Nm	108	167	216	216
	kgfm	11	17	22	22
Dopuszczalny maksymalny moment obrotowy	Nm	382	568	647	686
Dopuszczalny maksymalny moment obrotowy	kgfm	39	58	66	70
Maksymalna dopuszczalna prędkość obrotowa wejściowa - Nie, nie.	r/min	4800
Dopuszczalna średnia prędkość obrotowa wejściowa - Nie, nie.	r/min	3500
Reakcja	Arc Sec	≤ 20
Waga	kg	3.11
Żywotność projektu	Godzina	10000	15000	15000	1500

Wysokiej precyzji Model 32 Strain Wave Gear Box Harmonic Drive Transmission 1

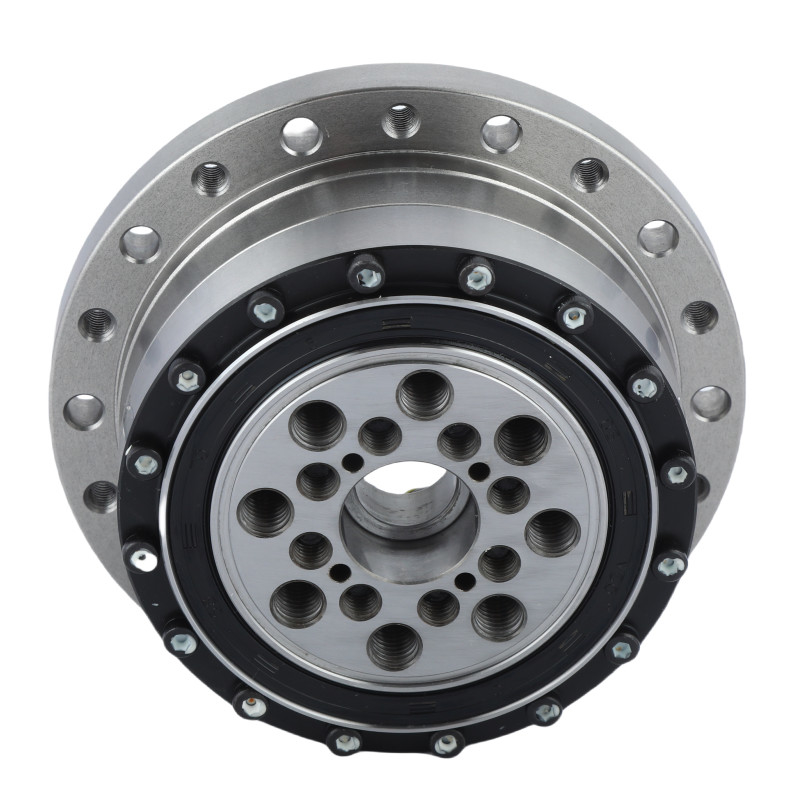

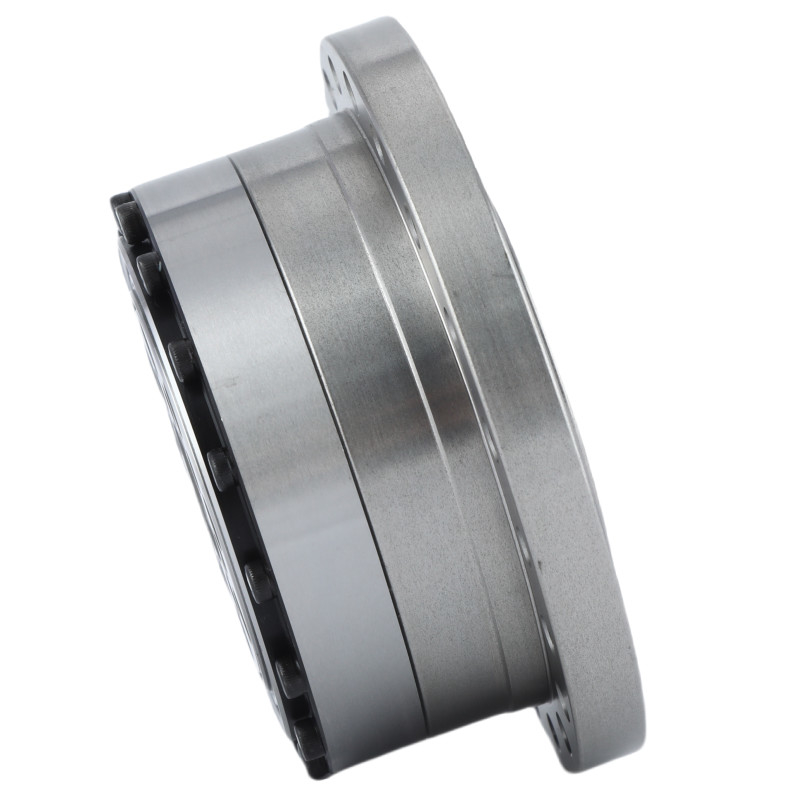

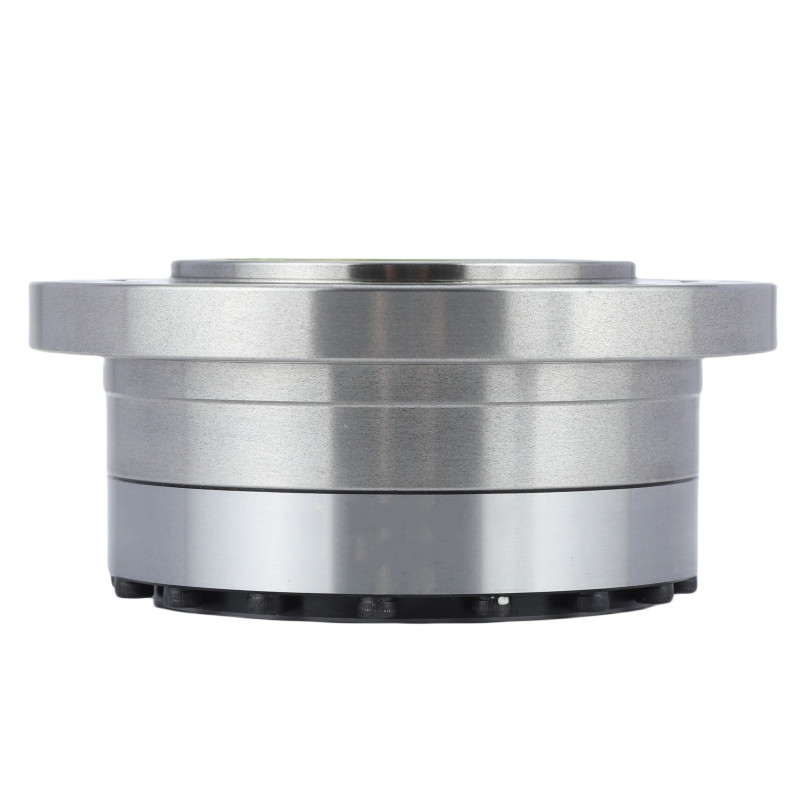

Szczegółowe obrazy

	Kluczowe cechy jednostek przekładni harmonijnych LSS - I Model 32
	Produkt	Model 32 Harmoniczny napęd
	Materiał	Stal, aluminium, poliuretanu, łożyska i uszczelki, smary
	Wskaźnik redukcji	50:1, 80:1, 100:1, 120:1
	Reakcja	Mniej niż 20 sekund łukowych
	Średnia prędkość wejścia	3500 obrotów/min
	Maksymalna prędkość wejścia	4800 obrotów/min
	Życie zaprojektowane	15000 godzin
	Model	32
	Waga	30,11 kg
	Gwarancja	1 rok
