Do domu > produkty > Napęd harmoniczny >

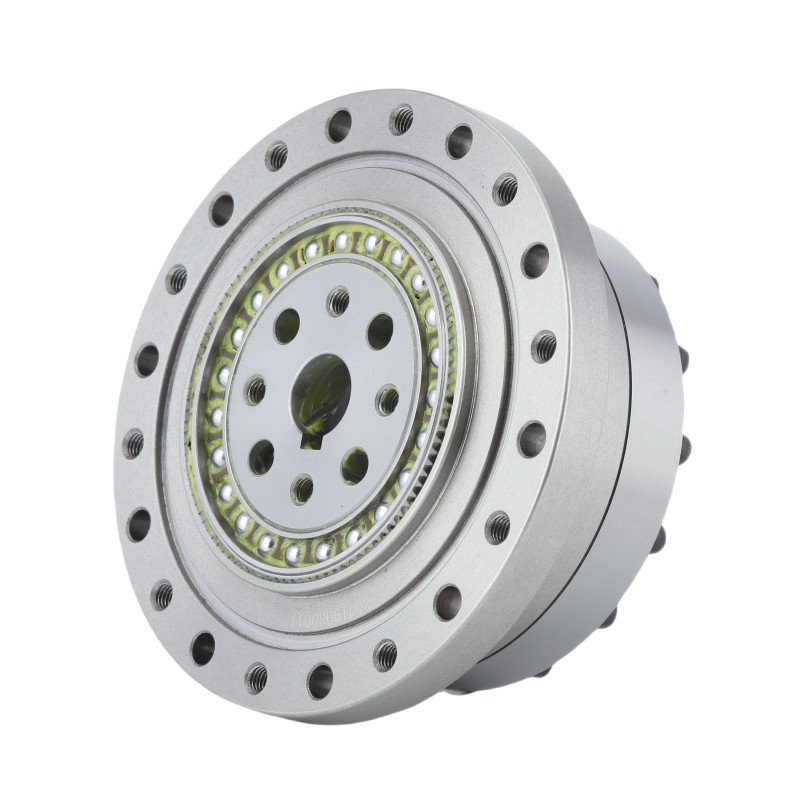

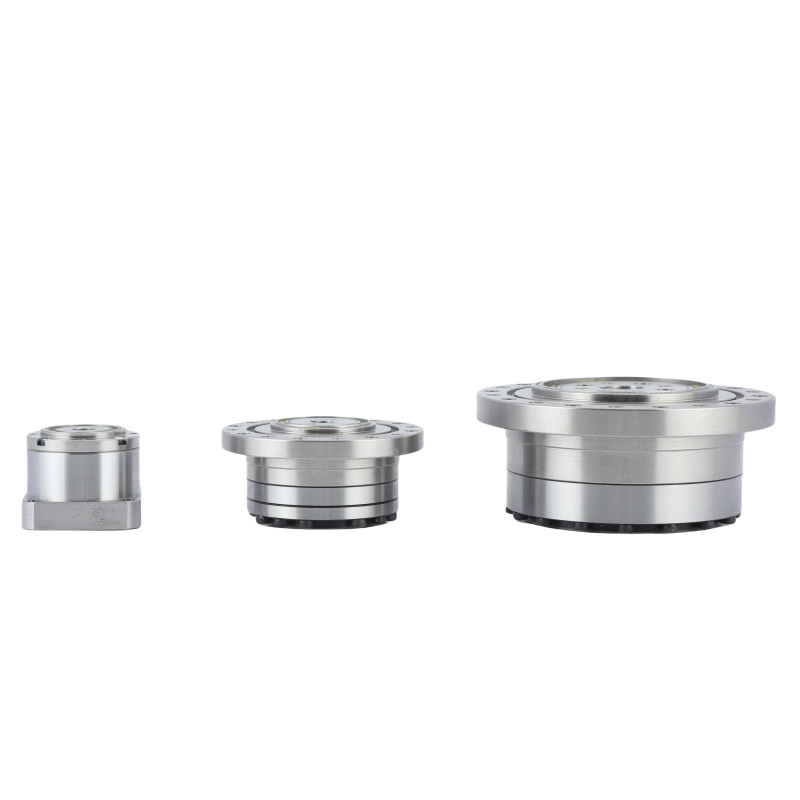

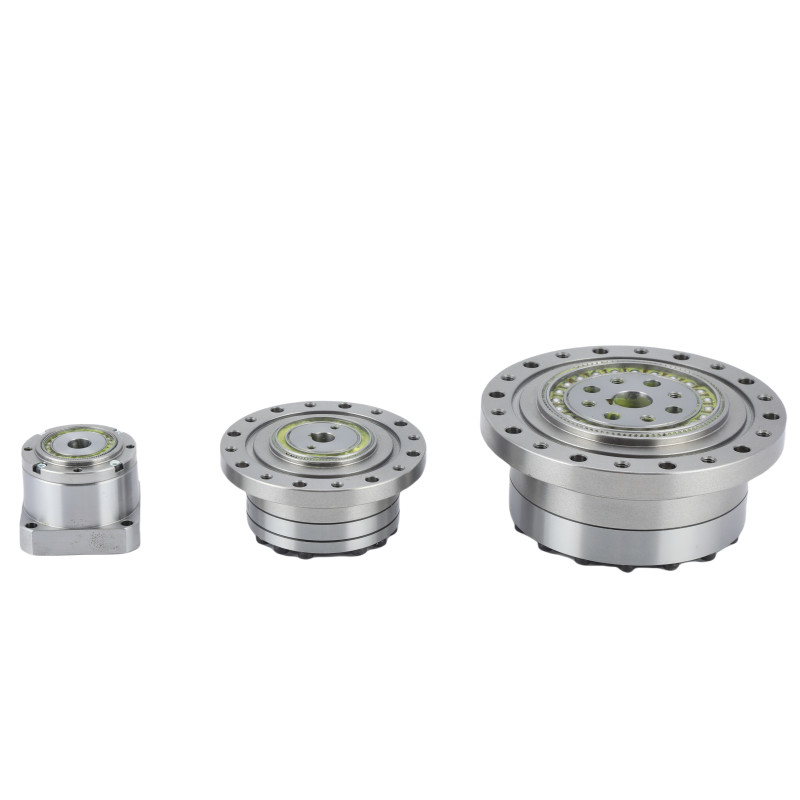

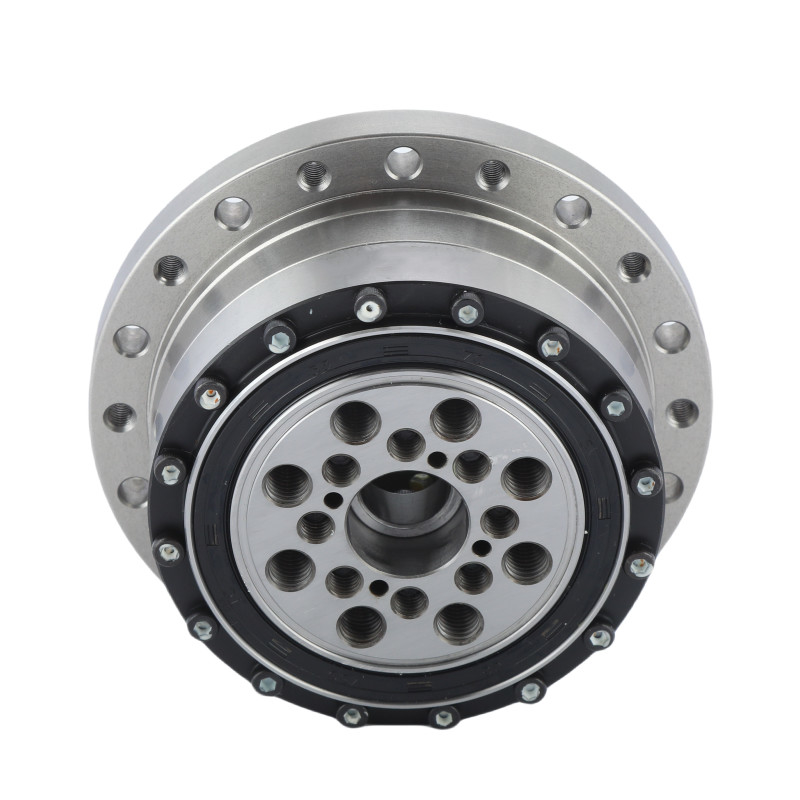

Model 40 Prostowy napęd Harmoniczne skrzynki biegów Reducer fali obciążenia silnika

Model 40 Prostowy napęd Harmoniczne skrzynki biegów Reducer fali obciążenia silnika

skrzynia biegów harmonicznych Reducer

Prostowy układ biegów harmonicznych

Silnik biegów harmonijnych z napędem bezpośrednim

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

LSS-40-XX-UI

Skontaktuj się z nami

Poproś o wycenę

Model 40 Prostowy napęd Harmoniczne skrzynki biegów Reducer fali obciążenia silnika

Model 40 Prostowy napęd Harmoniczne skrzynki biegów Reducer fali obciążenia silnika

Model 40 Prostowy napęd Harmoniczne skrzynki biegów Reducer fali obciążenia silnika

Model 40 Prostowy napęd Harmoniczne skrzynki biegów Reducer fali obciążenia silnika

Model 40 Prostowy napęd Harmoniczne skrzynki biegów Reducer fali obciążenia silnika

Szczegóły produktu

Model:

40

Produkt:

Przekładnie harmoniczne model 40

składniki:

Generator fal, Flexspline, Splajn kołowy

Współczynnik redukcji:

50:1, 80:1, 100:1, 120:1

Reakcja:

≤20 sek. łuku

Znamionowy moment obrotowy przy prędkości wejściowej 2000 obr./min:

137 do 294 Nm

Średnia prędkość wejściowa:

3000 obr./min

Zaprojektuj życie:

15000 godzin

Zalety:

Wysoki moment obrotowy, kompaktowy i lekki, wysoka precyzja i niski luz

Waga:

4,6 kg

Zastosowanie:

Nowy przemysł energetyczny, robotyka, przemysł lotniczy, maszyny CNC

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Dobra cena. Lekka waga 2,47 kg Model 32 Reduktor fal naprężeniowych w Internecie

Lekka waga 2,47 kg Model 32 Reduktor fal naprężeniowych

Najlepszą cenę

Dobra cena. Niski odruch i wysoka wydajność Model 25 Reducer fal naprężeniowych Ultralight Harmonic Gear Units w Internecie

Niski odruch i wysoka wydajność Model 25 Reducer fal naprężeniowych Ultralight Harmonic Gear Units

Najlepszą cenę

Dobra cena. Wysoki współczynnik redukcji LSN serii Model 20 Reducer fal naprężeniowych 0,73 kg Jednostki biegów lekkiej wagi w Internecie

Wysoki współczynnik redukcji LSN serii Model 20 Reducer fal naprężeniowych 0,73 kg Jednostki biegów lekkiej wagi

Najlepszą cenę

Dobra cena. Kompaktowy i lekki projekt Reduktor fal naprężeniowych serii LSN Model 14 w Internecie

Kompaktowy i lekki projekt Reduktor fal naprężeniowych serii LSN Model 14

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Model 40 Prostowy napęd Harmoniczne skrzynki biegów Reducer fali obciążenia silnika 0

Model 40 Prostowy napęd Harmoniczne skrzynki biegów Reducer fali obciążenia silnika 1

Sterowniki i urządzenia sterujące, z wyłączeniem urządzeń sterujących

są niezbędnymi elementami w nowoczesnych systemach mechanicznych wymagających wysokiej precyzji, kompaktowych rozmiarów i dużego momentu obrotowego.który wykorzystuje deformację flexspline i precyzyjne zaangażowanie zębów przekładni, czyni je idealnymi do zastosowań w robotyce, lotnictwie i różnych dziedzinach przemysłu.

Zastosowanie

Robotykasą powszechnie stosowane w stawach rąk i nóg robotów, gdzie precyzyjne sterowanie i wysoki moment obrotowy są niezbędne do płynnego, dokładnego ruchu.
Powietrzno-kosmicznesą stosowane w różnych systemach lotniczych, w tym w mechanizmach pozycjonowania satelitarnego i powierzchniach sterowania statkiem powietrznym, gdzie niezawodność i precyzja są kluczowe.
Maszyny przemysłowezapewniają precyzję potrzebną do takich zadań jak frezowanie, wiercenie i montaż.

Model			40
Współczynnik redukcji			50	80	100	120
Nazwa momentu obrotowego przy wejściu 2000 r/min		Nm	137	206	265	294
Nazwa momentu obrotowego przy wejściu 2000 r/min		kgfm	14	21	27	30
Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu		Nm	402	519	568	617
		kgfm	41	53	58	63
Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia		Nm	196	284	372	451
		kgfm	20	29	38	46
Dopuszczalny maksymalny moment obrotowy		Nm	686	980	1080	1180
Dopuszczalny maksymalny moment obrotowy		kgfm	70	100	110	120
Maksymalna dopuszczalna prędkość obrotowa wejściowa - Nie, nie.		r/min	4000
Dopuszczalna średnia prędkość obrotowa wejściowa - Nie, nie.		r/min	3000
Reakcja		Arc Sec	≤ 20
Waga		kg	4.6
Żywotność projektu		Godzina	10000	15000	15000	15000

Model 40 Prostowy napęd Harmoniczne skrzynki biegów Reducer fali obciążenia silnika 2

	Kluczowe cechy LSS - Model I 40 Harmoniczne Zmiany Zwierzchniowe
	Produkt	Model 40 napęd harmoniczny
	Składniki	Generator fal, Flexspline, okrągły spline
	Wskaźnik redukcji	50:1, 80:1, 100:1, 120:1
	Reakcja	Mniej niż 20 sekund łukowych
	Średnia prędkość wejścia	3000 obrotów/min
	Maksymalna prędkość wejścia	4000 obrotów/min
	Życie zaprojektowane	15000 godzin
	Model	40
	Waga	40,6 kg
	Gwarancja	1 rok

Znaków：

skrzynia biegów harmonicznych Reducer

Prostowy układ biegów harmonicznych

Silnik biegów harmonijnych z napędem bezpośrednim
