Name: Flexspline
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSS-20-XX-U-II
Availability: InStock

Do domu > produkty > Napęd harmoniczny >

Flexspline

Napęd harmoniczny biegów lotniczych i kosmicznych

Flexspline harmoniczny napęd biegów

Zestaw biegów Flexspline Harmonic Drive

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

LSS-20-XX-U-II

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Model:

Produkt:

Reduktor harmonicznych Model 20

składniki:

Generator fal, Flexspline, Splajn kołowy

Współczynnik redukcji:

50:1, 80:1, 100:1, 120:1, 160:1

Reakcja:

≤20 sek. łuku

Maksymalna prędkość wejściowa:

6500 obr./min

Zaprojektuj życie:

15000 godzin

Zalety:

Wysoki moment obrotowy, wysoka precyzja i niski luz

Waga:

0,96 kg

Zastosowanie:

Robotyka, przemysł lotniczy, sprzęt medyczny, maszyny przemysłowe, telekomunikacja, energia odnawial

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Lekka waga 2,47 kg Model 32 Reduktor fal naprężeniowych

Najlepszą cenę

Niski odruch i wysoka wydajność Model 25 Reducer fal naprężeniowych Ultralight Harmonic Gear Units

Najlepszą cenę

Wysoki współczynnik redukcji LSN serii Model 20 Reducer fal naprężeniowych 0,73 kg Jednostki biegów lekkiej wagi

Najlepszą cenę

Kompaktowy i lekki projekt Reduktor fal naprężeniowych serii LSN Model 14

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

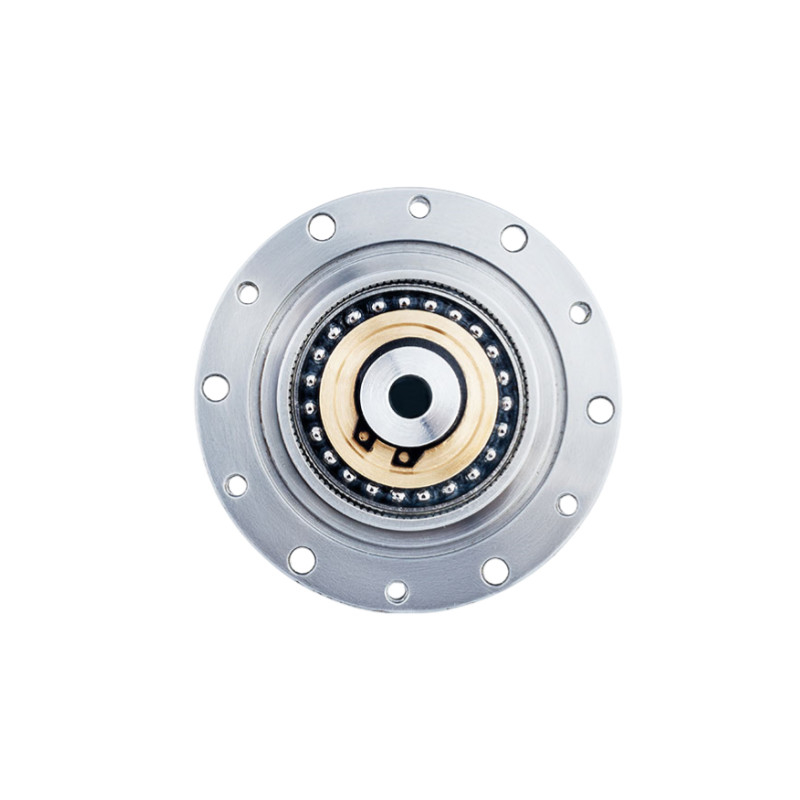

Flexspline 0

Zalety

Wysoka precyzja: Konstrukcja zmniejsza reakcje, umożliwiając precyzyjne sterowanie ruchem.
Kompaktowy rozmiar: zapewnia wysoki współczynnik redukcji w stosunkowo małym i lekkim opakowaniu.
Wysoka zdolność momentu obrotowego: Może obsługiwać znaczne obciążenia ze względu na rozkład siły między wieloma zębami.

Model		20
Współczynnik redukcji		50	80	100	120	160
Nazwa momentu obrotowego przy wejściu 2000 r/min	Nm	25	34	40	40	40
Nazwa momentu obrotowego przy wejściu 2000 r/min	kgfm	2.5	3.5	4.1	4.1	4.1
Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu	Nm	56	74	82	87	92
	kgfm	5.7	7.5	8.4	8.9	9.4
Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia	Nm	34	47	49	49	49
	kgfm	3.5	4.8	5	5	5
Dopuszczalny maksymalny moment obrotowy	Nm	98	127	147	147	147
Dopuszczalny maksymalny moment obrotowy	kgfm	10	13	15	15	15
Maksymalna dopuszczalna prędkość obrotowa wejściowa - Nie, nie.	r/min	6500
Dopuszczalna średnia prędkość obrotowa wejściowa - Nie, nie.	r/min	3500
Reakcja	Arc Sec	≤ 20
Waga	kg	0.96
Żywotność projektu	Godzina	10000	15000	15000	15000	15000

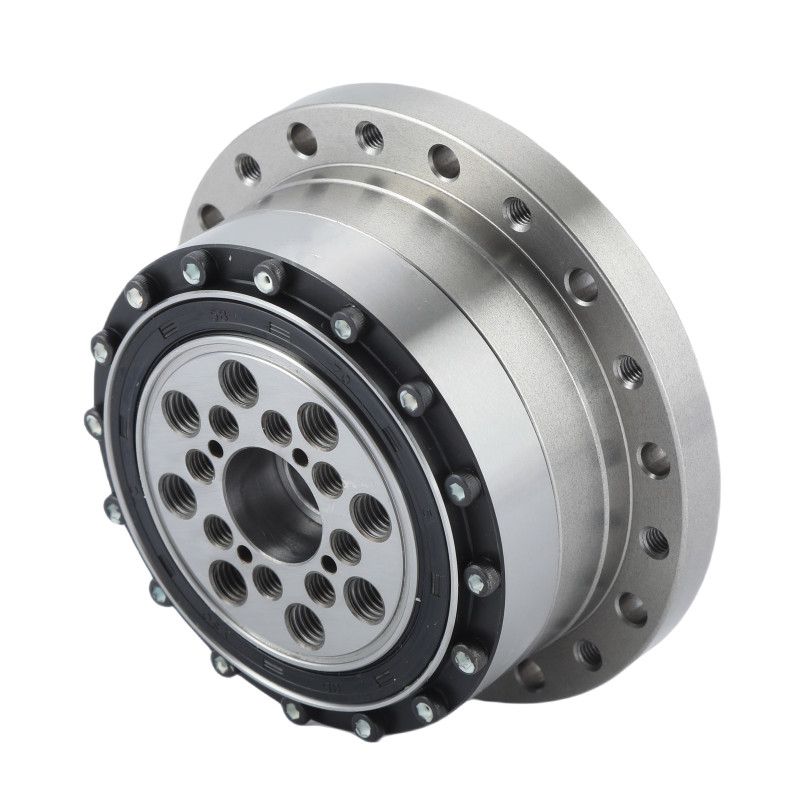

Flexspline 2

	Kluczowe atrybuty jednostek przekładni harmonijnych LSS - II Model 20
	Produkt	Model 20 napęd harmoniczny
	Składniki	Generator fal, Flexspline, okrągły spline
	Wskaźnik redukcji	50:1, 80:1, 100:1, 120:1, 160:1
	Reakcja	Mniej niż 20 sekund łukowych
	Średnia prędkość wejścia	6500 obrotów/min
	Maksymalna prędkość wejścia	3500 obrotów/min
	Życie zaprojektowane	15000 godzin
	Model	20
	Waga	00,96 kg
	Gwarancja	1 rok
