Name: Generator fal naprężeniowych, układ napędowy, reduktor biegów 8500 r/min
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-14-XX-U-III
Availability: InStock

Do domu > produkty > Napęd harmoniczny >

Generator fal naprężeniowych, układ napędowy, reduktor biegów 8500 r/min

8500r/Min napęd harmoniczny generatora fal

Generator fal napęd harmoniczny Skrzynia biegów

Zmniejszacz biegów harmonicznych

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

LHT-14-XX-U-III

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Produkt:

Reduktor harmonicznych Model 14

składniki:

Generator fal, Flexspline, Splajn kołowy

Współczynnik redukcji:

50:1, 80:1, 100:1, 120:1

Reakcja:

≤20 sek. łuku

Maksymalna prędkość wejściowa:

8500 obrotów/min

Zaprojektuj życie:

15000 godzin

Waga:

0,7 kg

Zastosowanie:

Robotyka, przemysł lotniczy, sprzęt medyczny

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Lekka waga 2,47 kg Model 32 Reduktor fal naprężeniowych

Najlepszą cenę

Niski odruch i wysoka wydajność Model 25 Reducer fal naprężeniowych Ultralight Harmonic Gear Units

Najlepszą cenę

Wysoki współczynnik redukcji LSN serii Model 20 Reducer fal naprężeniowych 0,73 kg Jednostki biegów lekkiej wagi

Najlepszą cenę

Kompaktowy i lekki projekt Reduktor fal naprężeniowych serii LSN Model 14

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Generator fal naprężeniowych napęd harmoniczny reduktor przekładni

Generator fal naprężeniowych, układ napędowy, reduktor biegów 8500 r/min 0

Napęd harmoniczny

jest rodzajem mechanizmu biegów używanego do precyzyjnego sterowania ruchem.

Cechy

Wysoka precyzjaKonstrukcja z natury zmniejsza reakcje, umożliwiając bardzo precyzyjne sterowanie ruchem.
Kompaktowy rozmiarZapewnia wysoki współczynnik redukcji w stosunkowo małym i lekkim opakowaniu.
Wysoka zdolność momentu obrotowegoMoże obsługiwać znaczne obciążenia ze względu na rozkład siły między wieloma zębami.

Tabela parametrów znamionowych

Model		14
Współczynnik redukcji		50	80	100	120
Nazwa momentu obrotowego przy wejściu 2000 r/min	Nm	5.4	7.8	7.8	7.8
Nazwa momentu obrotowego przy wejściu 2000 r/min	kgfm	0.55	0.8	0.8	0.8
Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu	Nm	18	23	28	28
	kgfm	1.8	2.4	2.9	2.9
Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia	Nm	6.9	11	11	11
	kgfm	0.7	1.1	1.1	1.1
Dopuszczalny maksymalny moment obrotowy	Nm	35	47	54	54
Dopuszczalny maksymalny moment obrotowy	kgfm	3.6	4.8	5.5	5.5
Maksymalna dopuszczalna prędkość obrotowa wejściowa - Nie, nie.	r/min	8500
Dopuszczalna średnia prędkość obrotowa wejściowa - Nie, nie.	r/min	3500
Reakcja	Arc Sec	≤ 20
Waga	kg	0.7
Żywotność projektu	Godzina	10000	15000	15000	15000

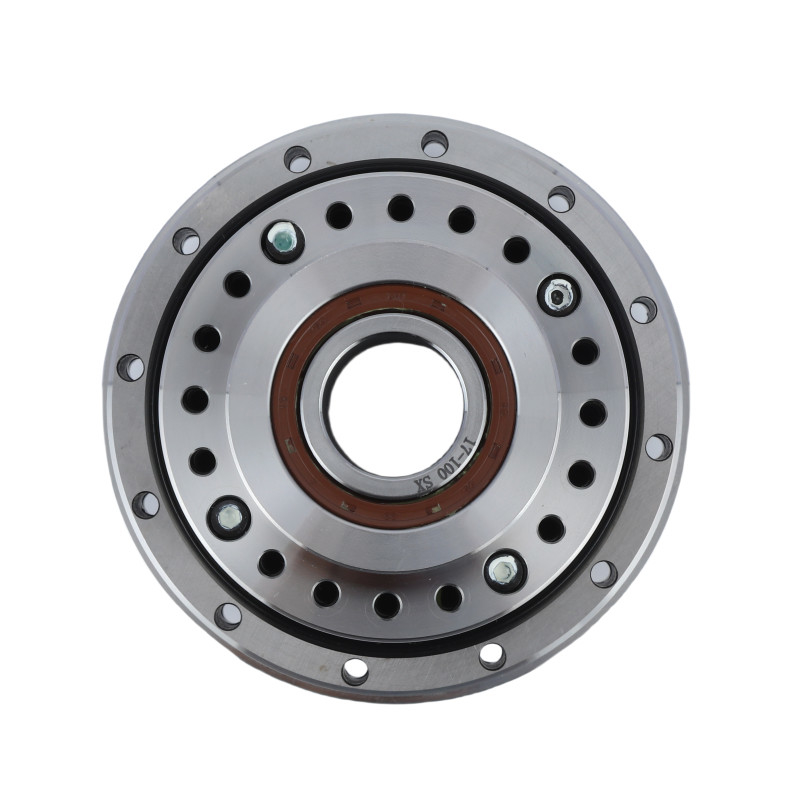

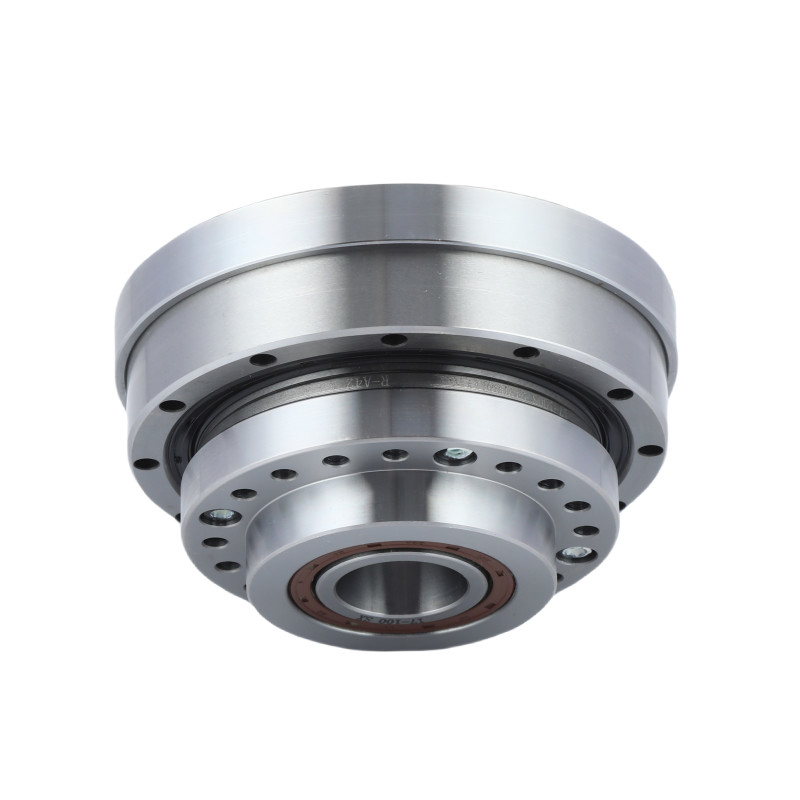

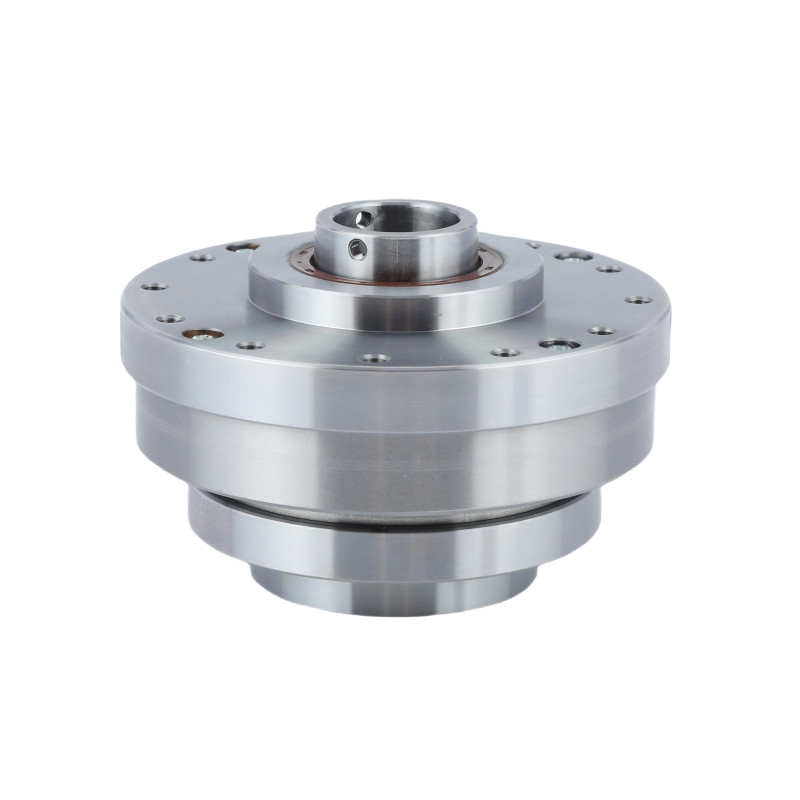

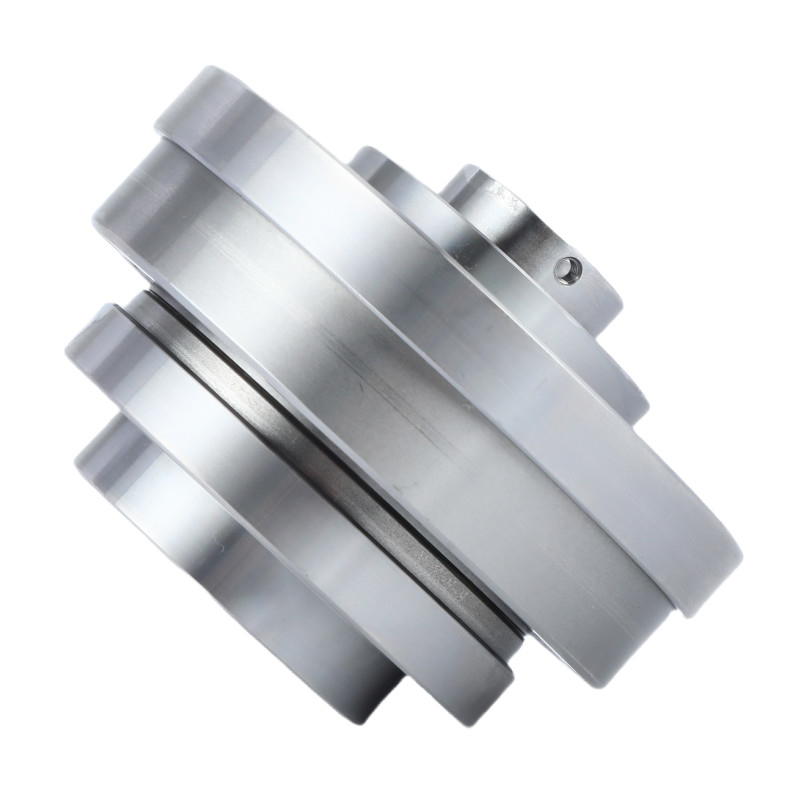

Szczegółowe obrazy

	Kluczowe cechy jednostek przekładni harmonijnych modelu 14 LHT - III
	Produkt	Model 14 Harmoniczny napęd
	Składniki	Generator fal, Flexspline, okrągły spline
	Wskaźnik redukcji	50:1, 80:1, 100:1, 120:1
	Reakcja	Mniej niż 20 sekund łukowych
	Średnia prędkość wejścia	8500 obrotów/min
	Maksymalna prędkość wejścia	3500 obrotów/min
	Życie zaprojektowane	15000 godzin
	Model	14
	Waga	00,7 kg
	Gwarancja	1 rok

Zastosowanie


Roboty przemysłowe	Maszyny CNC	Powietrzne
