Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Giant Precision
Orzecznictwo:
ISO9001
Numer modelu:
LHT-17-XX-U-III
Wysokiej precyzji napęd harmoniczny
|
Wysoka precyzja
Wysoka zdolność momentu obrotowego
|
Tabela parametrów znamionowych
| Model | 17 | |||||
| Współczynnik redukcji | 50 | 80 | 100 | 120 | ||
| Nazwa momentu obrotowego przy wejściu 2000 r/min | Nm | 16 | 22 | 24 | 24 | |
| kgfm | 1.6 | 2.2 | 2.4 | 2.4 | ||
| Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu | Nm | 34 | 43 | 54 | 54 | |
| kgfm | 3.5 | 4.4 | 5.5 | 5.5 | ||
| Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia | Nm | 26 | 27 | 39 | 39 | |
| kgfm | 2.6 | 2.7 | 4 | 4 | ||
| Dopuszczalny maksymalny moment obrotowy | Nm | 70 | 87 | 110 | 86 | |
| kgfm | 7.1 | 8.9 | 11 | 8.8 | ||
| Maksymalna dopuszczalna prędkość obrotowa wejściowa - Nie, nie. |
r/min | 7300 | ||||
| Dopuszczalna średnia prędkość obrotowa wejściowa - Nie, nie. |
r/min | 3500 | ||||
| Reakcja | Arc Sec | ≤ 20 | ||||
| Waga | kg | 0.99 | ||||
| Żywotność projektu | Godzina | 10000 | 15000 | 15000 | 15000 | |

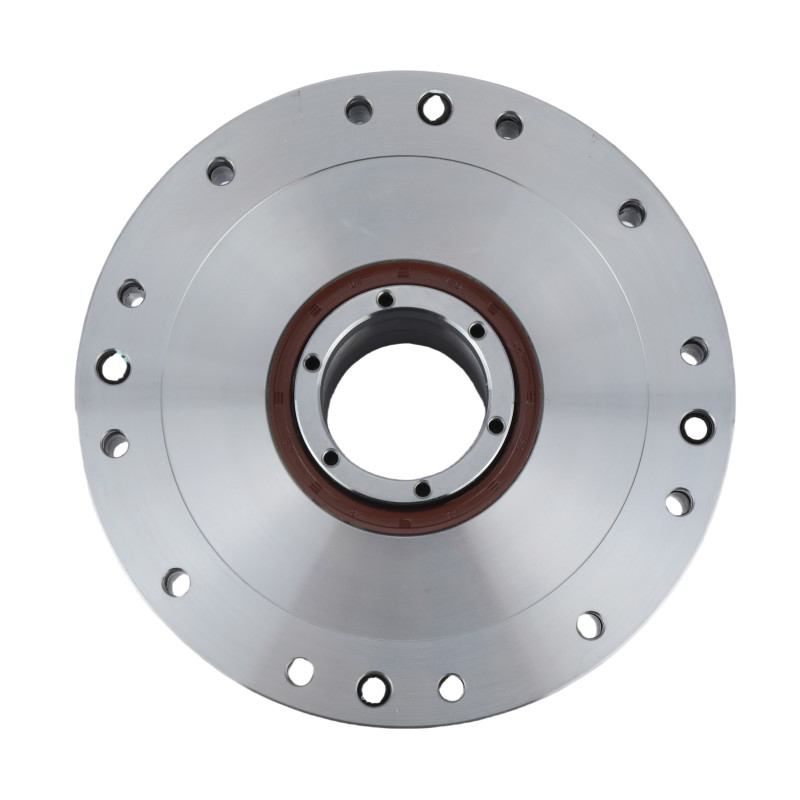

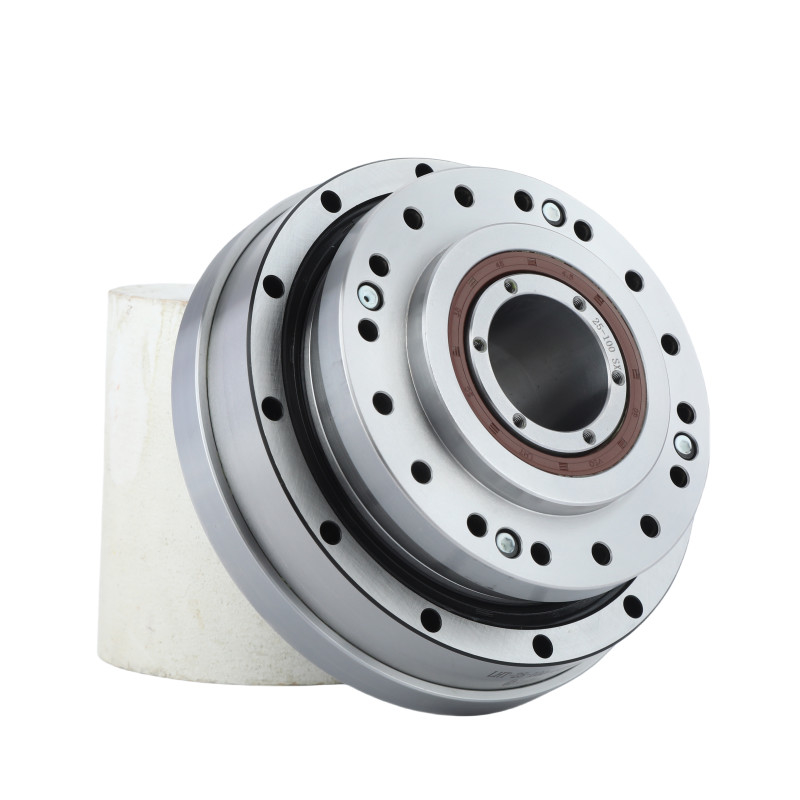

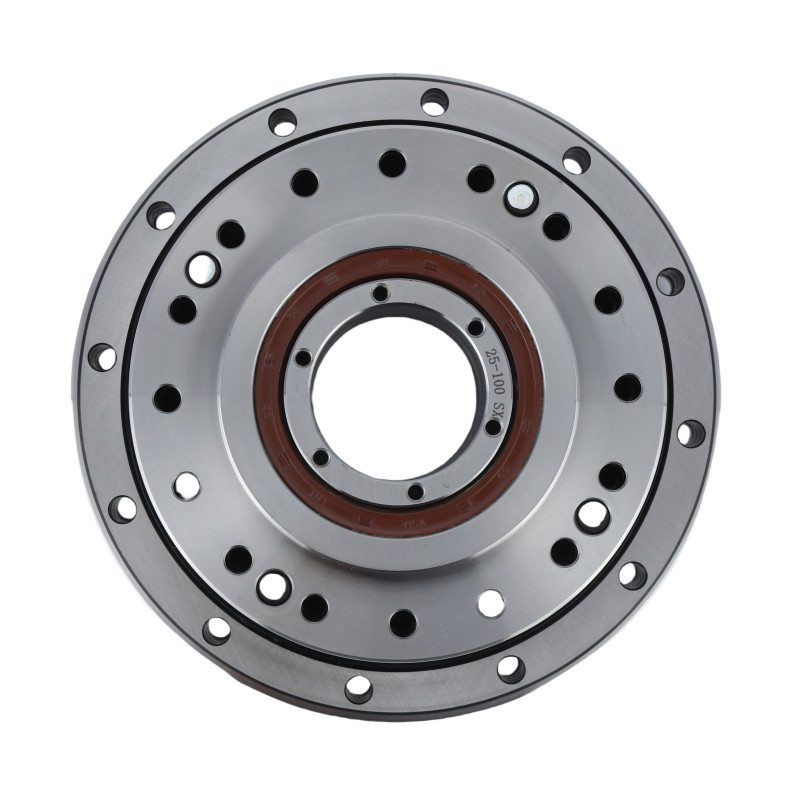

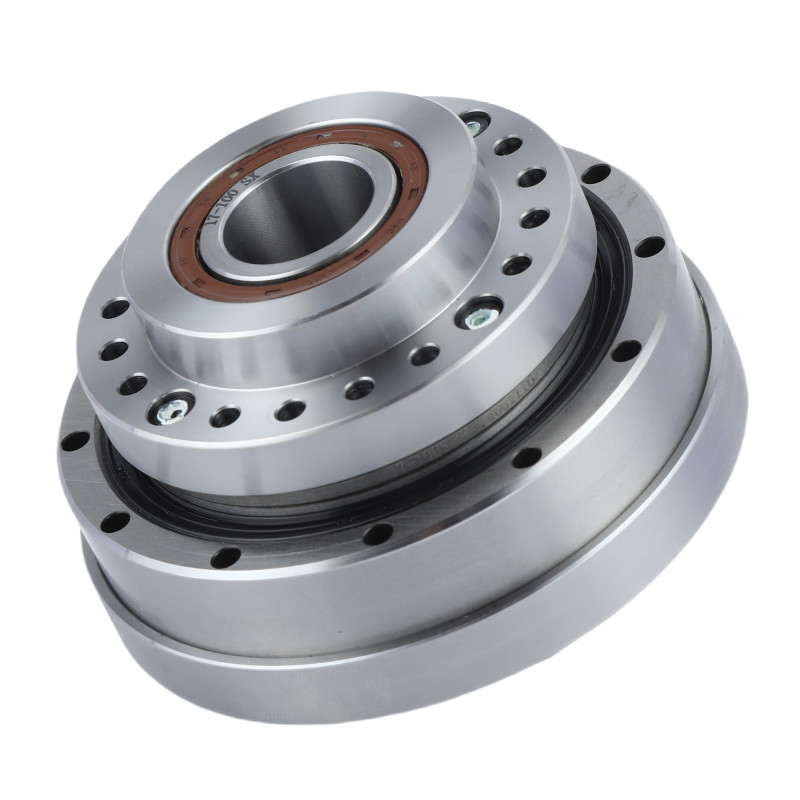

Szczegółowe obrazy
|
Kluczowe cechy jednostek przekładni harmonijnych LHT - III Model 17 | |||
| Produkt | Model 17 Harmoniczny napęd | |||
|
Składniki
|
Generator fal, Flexspline, okrągły spline | |||
|
Wskaźnik redukcji
|
50:1, 80:1, 100:1, 120:1 | |||
|
Reakcja
|
Mniej niż 20 sekund łukowych | |||
|
Średnia prędkość wejścia
|
7300 obrotów/min | |||
|
Maksymalna prędkość wejścia
|
3500 obrotów/min | |||
|
Życie zaprojektowane
|
15000 godzin | |||
|
Model
|
17 | |||
|
Waga
|
00,99 kg | |||
| Gwarancja | 1 rok | |||
Wnioski
|
|
|
| Drukowanie 3D i wytwarzanie papieru | Urządzenia medyczne | Maszyny optyczne |
|
|
|
| Powietrzne | Roboty humanoidalne | Roboty przemysłowe |
