Name: Wysoka pojemność momentu obrotowego LHT - I serii Model 14 Reducer fal naprężeniowych Harmoniczne przekładnie do robotyki
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-14-XX-U-I
Availability: InStock

Do domu > produkty > Napęd harmoniczny >

Wysoka pojemność momentu obrotowego LHT - I serii Model 14 Reducer fal naprężeniowych Harmoniczne przekładnie do robotyki

Robotyka Harmoniczne zębatki

Przesunięcia harmoniczne o dużej mocy momentu obrotowego

Reduktor fal naprężeniowych Zmiany harmoniczne

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

LHT-14-XX-U-I

Skontaktuj się z nami

Poproś o wycenę

Wysoka pojemność momentu obrotowego LHT - I serii Model 14 Reducer fal naprężeniowych Harmoniczne przekładnie do robotyki

Szczegóły produktu

Produkt:

LHT - I Model 14 Reduktor harmoniczny

składniki:

Generator fal, Flexspline, Splajn kołowy

Współczynnik redukcji:

50:1, 80:1, 100:1, 120:1

Reakcja:

≤20 sek. łuku

Maksymalna prędkość wejściowa:

8500 obrotów/min

Średnia prędkość wejściowa:

3500 obr./min

Zaprojektuj życie:

15000 godzin

Waga:

0,4 kg

Zastosowanie:

Robotika, lotnictwo, urządzenia medyczne, maszyny CNC

Sposób połączenia:

Prostowy napęd silnika

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Lekka waga 2,47 kg Model 32 Reduktor fal naprężeniowych

Najlepszą cenę

Niski odruch i wysoka wydajność Model 25 Reducer fal naprężeniowych Ultralight Harmonic Gear Units

Najlepszą cenę

Wysoki współczynnik redukcji LSN serii Model 20 Reducer fal naprężeniowych 0,73 kg Jednostki biegów lekkiej wagi

Najlepszą cenę

Kompaktowy i lekki projekt Reduktor fal naprężeniowych serii LSN Model 14

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

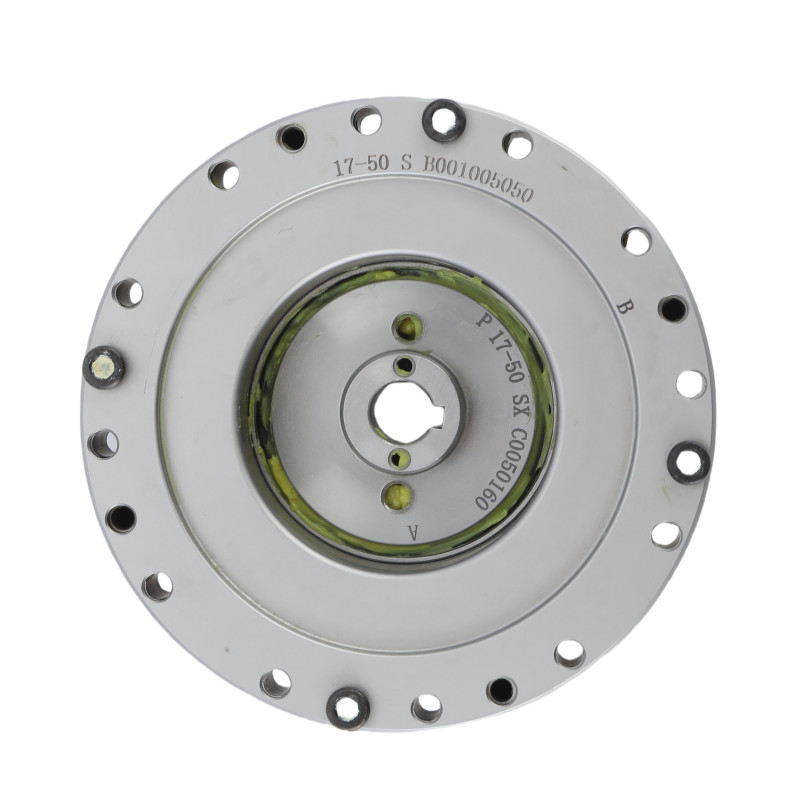

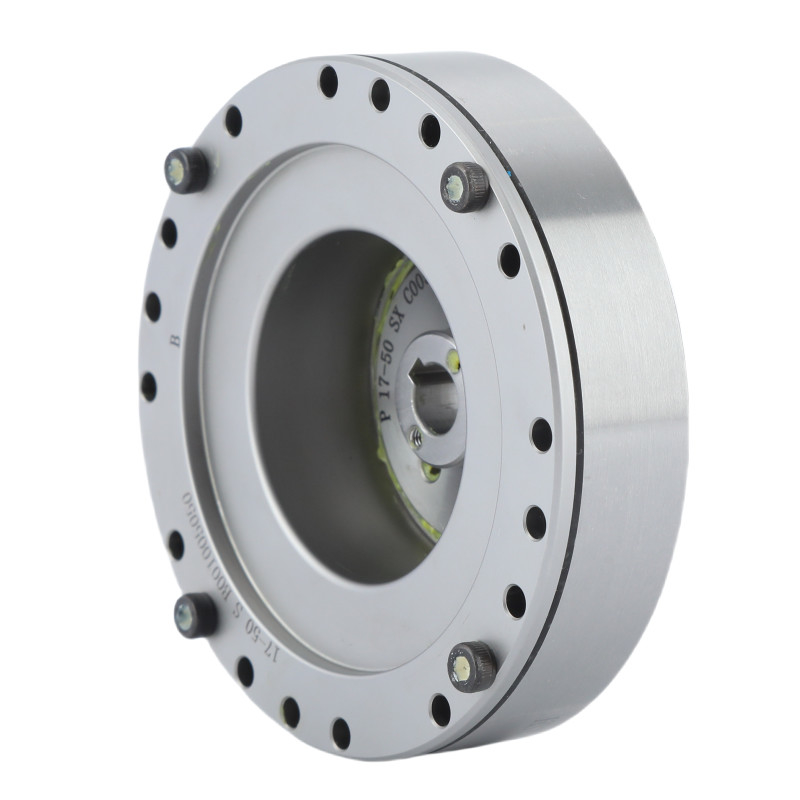

Wysoka pojemność momentu obrotowego LHT - I serii Model 14 Reducer fal naprężeniowych Harmoniczne przekładnie do robotyki 0

Precyzja i kontrola

Silnik z napędem bezpośrednim zapewnia wysoką precyzję i kontrolę bez konieczności stosowania dodatkowych mechanizmów przesyłowych.Jest to zwiększone przez zdolność napędu harmonijnego do dostarczania wysokich współczynników biegów z minimalną reakcją.

Kompaktny projekt

Integracja napędu harmonijnego pozwala na bardzo kompaktowe i lekkie rozwiązanie, co czyni je idealnym rozwiązaniem do zastosowań o ograniczonym przestrzeni i masie.

Efektywność

Połączenie zmniejsza straty mechaniczne, zwiększając ogólną wydajność.

Różnorodność zastosowań

Odpowiedni do szerokiego zakresu zastosowań, w tym robotyki, maszyn CNC, lotnictwa i urządzeń medycznych, w których dokładność i niezawodność są kluczowe.

Model		14
Współczynnik redukcji		50	80	100	120
Nazwa momentu obrotowego przy wejściu 2000 r/min	Nm	5.4	7.8	7.8	7.8
Nazwa momentu obrotowego przy wejściu 2000 r/min	kgfm	0.55	0.8	0.8	0.8
Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu	Nm	18	23	28	28
	kgfm	1.8	2.4	2.9	2.9
Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia	Nm	6.9	11	11	11
	kgfm	0.7	1.1	1.1	1.1
Dopuszczalny maksymalny moment obrotowy	Nm	35	47	54	54
Dopuszczalny maksymalny moment obrotowy	kgfm	3.6	4.8	5.5	5.5
Maksymalna dopuszczalna prędkość obrotowa wejściowa - Nie, nie.	r/min	8500
Dopuszczalna średnia prędkość obrotowa wejściowa - Nie, nie.	r/min	3500
Reakcja	Arc Sec	≤ 20
Waga	kg	0.4
Żywotność projektu	Godzina	10000	15000	15000	15000

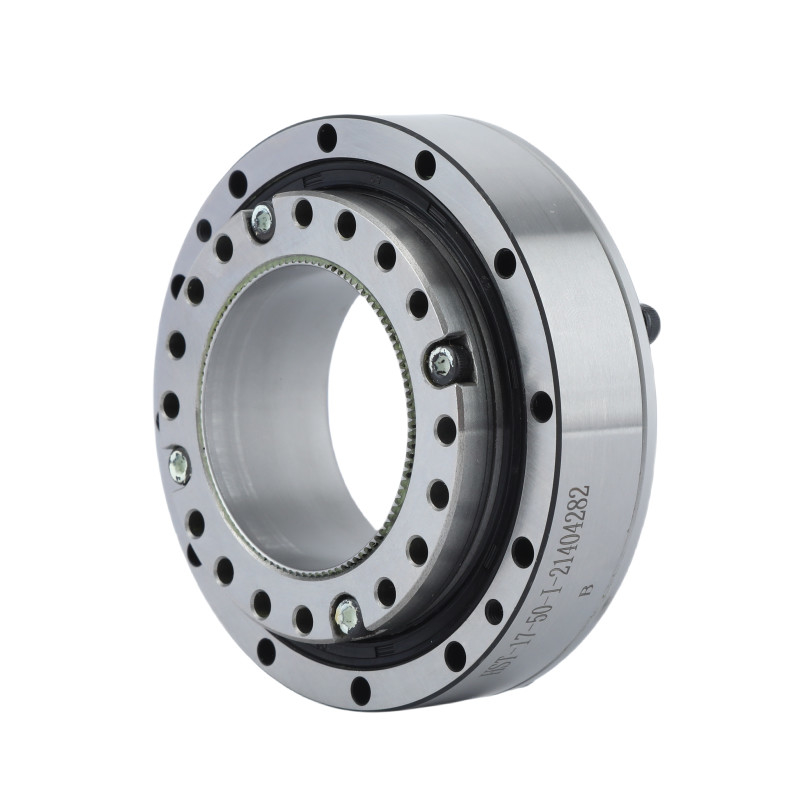

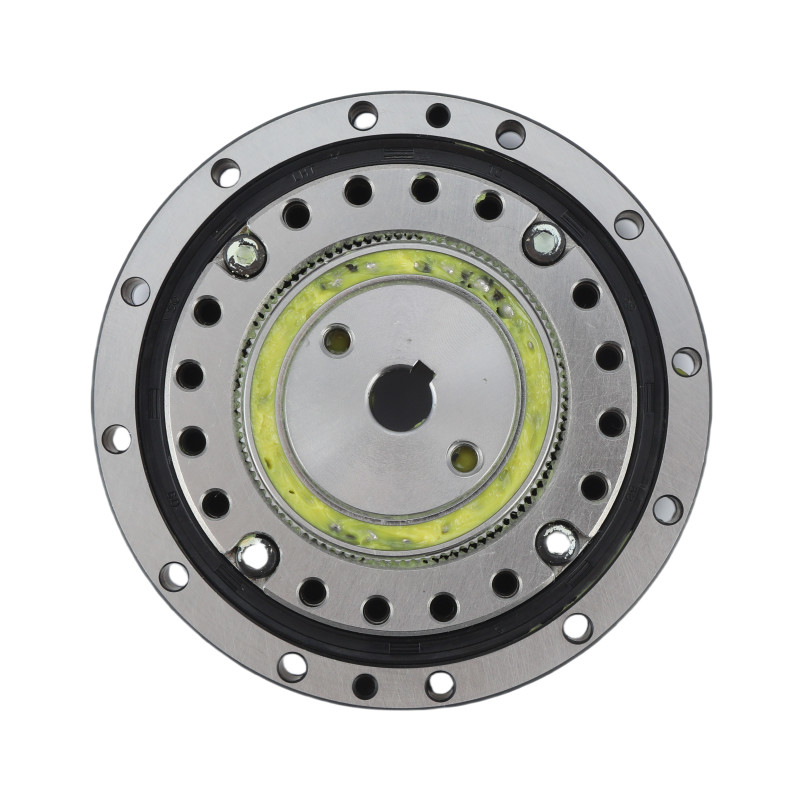

Wysoka pojemność momentu obrotowego LHT - I serii Model 14 Reducer fal naprężeniowych Harmoniczne przekładnie do robotyki 5

	Kluczowe cechy jednostek przekładni harmonijnych LHT - I Model 14
	Produkt	Model 14 Harmoniczny napęd
	Składniki	Generator fal, Flexspline, okrągły spline
	Wskaźnik redukcji	50:1, 80:1, 100:1, 120:1
	Reakcja	Mniej niż 20 sekund łukowych
	Średnia prędkość wejścia	8500 obrotów/min
	Maksymalna prędkość wejścia	3500 obrotów/min
	Życie zaprojektowane	15000 godzin
	Model	14
	Waga	00,4 kg
	Gwarancja	1 rok
