Name: Kompaktowy układ napędowy fal rozruchowych, układ napędowy harmoniczny, reduktor biegów zerowego odruchu dla broni robotycznej
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-25-XX-U-I
Price: negocjowalne USD
Availability: InStock

Do domu > produkty > Napęd harmoniczny >

Kompaktowy układ napędowy fal rozruchowych, układ napędowy harmoniczny, reduktor biegów zerowego odruchu dla broni robotycznej

napęd harmoniczny Reduktor biegów

/Robotic Arms harmoniczny napęd

Zmniejszacz biegów robotów

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

LHT-25-XX-U-I

Skontaktuj się z nami

Poproś o wycenę

Kompaktowy układ napędowy fal rozruchowych, układ napędowy harmoniczny, reduktor biegów zerowego odruchu dla broni robotycznej

Szczegóły produktu

Produkt:

LHT - I Model 25 Reduktor harmonicznych

składniki:

Generator fal, Flexspline, Splajn kołowy

Współczynnik redukcji:

50:1, 80:1, 100:1, 120:1

Reakcja:

≤20 sek. łuku

Maksymalna prędkość wejściowa:

5600 obr./min

Średnia prędkość wejściowa:

3500 obr./min

Zaprojektuj życie:

15000 godzin

Waga:

1,22 kg

Zastosowanie:

Robotyka, przemysł lotniczy, urządzenia medyczne, maszyny CNC, motoryzacja

Cechy:

Wysokie przełożenia, zerowy luz, wysoki moment obrotowy, kompaktowość i lekkość, niezawodność i trwa

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Lekka waga 2,47 kg Model 32 Reduktor fal naprężeniowych

Najlepszą cenę

Niski odruch i wysoka wydajność Model 25 Reducer fal naprężeniowych Ultralight Harmonic Gear Units

Najlepszą cenę

Wysoki współczynnik redukcji LSN serii Model 20 Reducer fal naprężeniowych 0,73 kg Jednostki biegów lekkiej wagi

Najlepszą cenę

Kompaktowy i lekki projekt Reduktor fal naprężeniowych serii LSN Model 14

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Kompaktna fala naprężeniowaZero sprzeciwuHarmoniczny napęd

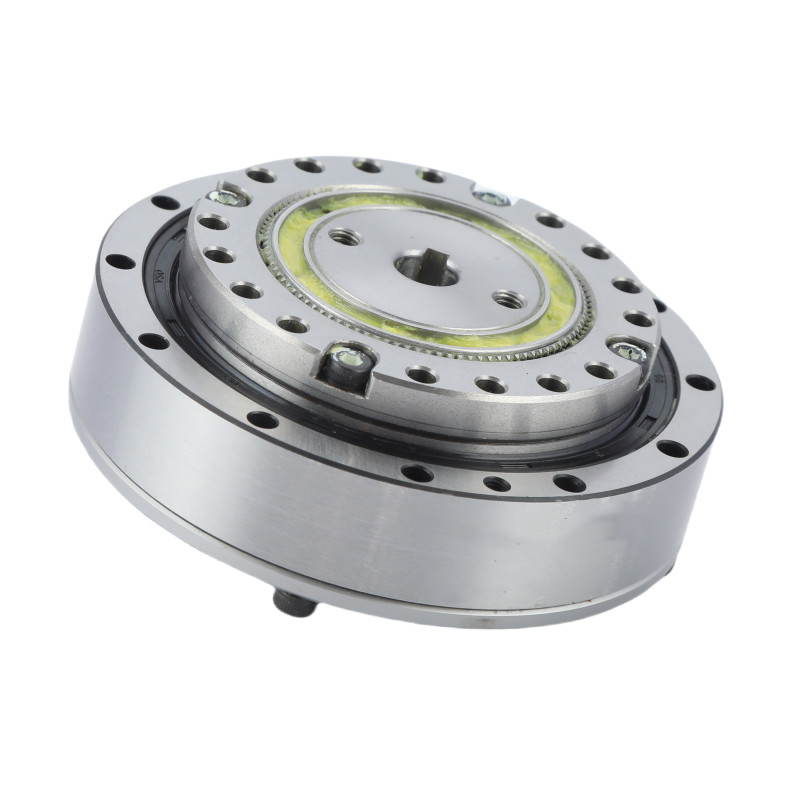

Kompaktowy układ napędowy fal rozruchowych, układ napędowy harmoniczny, reduktor biegów zerowego odruchu dla broni robotycznej 0

Wysoka zdolność momentu obrotowego

Przekaz momentu obrotowegoPomimo ich kompaktowych rozmiarów napędy harmonijne mogą przesyłać duży moment obrotowy.

Wysoka precyzja i powtarzalność

DokładnośćKonstrukcja zapewnia wysoką precyzję sterowania ruchem, dzięki czemu napędy harmonijne nadają się do zastosowań wymagających dokładnego i powtarzalnego pozycjonowania.

Wysoka wydajność

EnergooszczędneNapędy harmonijne wykazują wysoką wydajność mechaniczną, zwykle około 80-90%, co zmniejsza zużycie energii i poprawia wydajność systemu.

Tabela parametrów

Model		25
Współczynnik redukcji		50	80	100	120
Nazwa momentu obrotowego przy wejściu 2000 r/min	Nm	39	63	67	67
Nazwa momentu obrotowego przy wejściu 2000 r/min	kgfm	4	6.4	6.8	6.8
Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu	Nm	98	137	157	167
	kgfm	10	14	16	17
Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia	Nm	55	87	108	108
	kgfm	5.6	8.9	11	11
Dopuszczalny maksymalny moment obrotowy	Nm	186	255	284	304
Dopuszczalny maksymalny moment obrotowy	kgfm	19	26	29	31
Maksymalna dopuszczalna prędkość obrotowa wejściowa - Nie, nie.	r/min	5600
Dopuszczalna średnia prędkość obrotowa wejściowa - Nie, nie.	r/min	3500
Reakcja	Arc Sec	≤ 20
Waga	kg	1.22
Żywotność projektu	Godzina	10000	15000	15000	15000

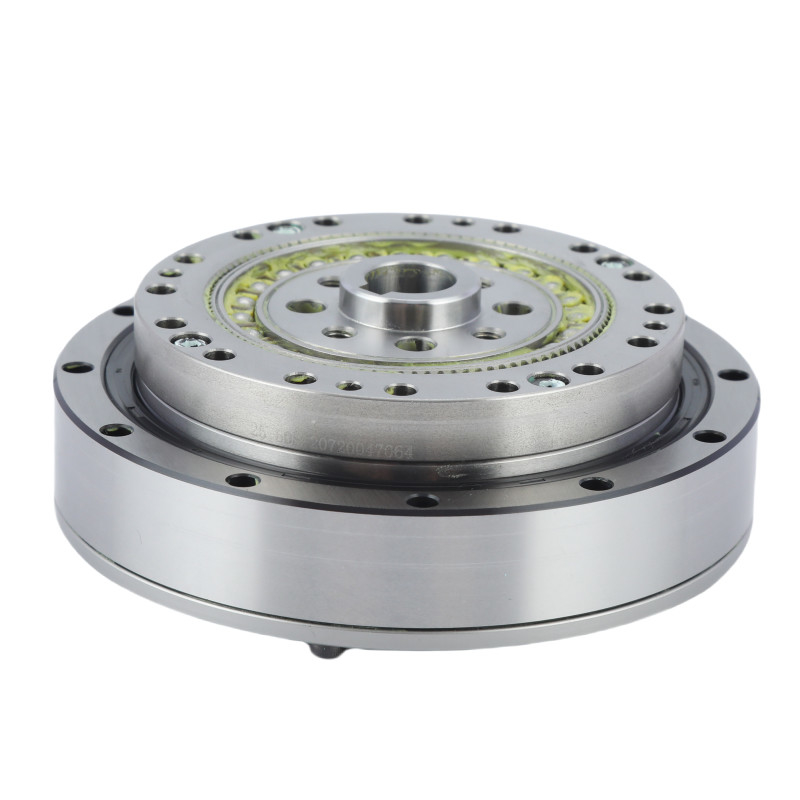

Kompaktowy układ napędowy fal rozruchowych, układ napędowy harmoniczny, reduktor biegów zerowego odruchu dla broni robotycznej 5

	Kluczowe cechy jednostek przekładni harmonijnych LHT - I Model 25
	Produkt	Model 25 Harmoniczny napęd
	Składniki	Generator fal, Flexspline, okrągły spline
	Wskaźnik redukcji	50:1, 80:1, 100:1, 120:1
	Reakcja	Mniej niż 20 sekund łukowych
	Średnia prędkość wejścia	5600 obrotów/min
	Maksymalna prędkość wejścia	3500 obrotów/min
	Życie zaprojektowane	15000 godzin
	Model	25
	Waga	10,22 kg
	Gwarancja	1 rok

Wnioski


Roboty przemysłowe	Roboty humanoidalne	Systemy produkcyjne
