Name: Lekkie generatory fal naprężeniowych napęd harmoniczny serwo silnik reduktor biegów
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-40-XX-UI
Availability: InStock

Do domu > produkty > Napęd harmoniczny >

Lekkie generatory fal naprężeniowych napęd harmoniczny serwo silnik reduktor biegów

Lekkie generatory fal obciążeniowych

Generator fal naprężenia harmonijnego

Lekkie silniki serwokompresowe z napędem harmonijnym

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

LHT-40-XX-UI

Skontaktuj się z nami

Poproś o wycenę

Lekkie generatory fal naprężeniowych napęd harmoniczny serwo silnik reduktor biegów

Szczegóły produktu

Produkt:

LHT - I Model 40 Przekładnie redukcyjne harmoniczne

składniki:

Generator fal, Flexspline, Splajn kołowy

Współczynnik redukcji:

5001 do 120:1

Reakcja:

≤20 sek. łuku

Maksymalna prędkość wejściowa:

4000 R/MIN

Średnia prędkość wejściowa:

3000 obr./min

Zaprojektuj życie:

15000 godzin

Waga:

4,4 kg

Zastosowanie:

Ramiona robotyczne, precyzyjne stoły obrotowe, siłowniki lotnicze

Cechy:

Wysokie przełożenia, zerowy luz, wysoki moment obrotowy, kompaktowy i lekki, płynny ruch, niezawodno

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Lekka waga 2,47 kg Model 32 Reduktor fal naprężeniowych

Najlepszą cenę

Niski odruch i wysoka wydajność Model 25 Reducer fal naprężeniowych Ultralight Harmonic Gear Units

Najlepszą cenę

Wysoki współczynnik redukcji LSN serii Model 20 Reducer fal naprężeniowych 0,73 kg Jednostki biegów lekkiej wagi

Najlepszą cenę

Kompaktowy i lekki projekt Reduktor fal naprężeniowych serii LSN Model 14

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Niska reakcja przeciwna, lekka skrzynia biegów reduktorów harmonijnych

Opis produktu

Zespół biegów z falami naprężeniowymi (znany również jako zespół biegów z napędem harmonijnym) to rodzaj mechanicznego systemu biegów, który wykorzystuje elastyczny splin z zębami zewnętrznymi,który jest deformowany przez obracającą się zapętlę eliptyczną do zaangażowania się z wewnętrznymi zębami biegów zewnętrznego splina. Okrąg zewnętrzny: okrągła linia (stała)

Podstawowe działanie przekładni o napięciu fal/harmonii opiera się na interakcji trzech podstawowych komponentów: generatora fal, linii elastycznej i linii okrągłej.Każdy z nich odgrywa kluczową rolę w konwersji momentu obrotowego wejściowego do precyzyjnego ruchu wyjściowego, odróżniające te skrzynki biegów pod względem wydajności i precyzji.

Systemy napędu harmonijnego są przydatne w zwiększaniu momentu obrotowego w sprzętach stosowanych w frezowaniu, produkcji i w maszynach, które wykorzystują ręce robotyczne.

Lekkie generatory fal naprężeniowych napęd harmoniczny serwo silnik reduktor biegów 0

Tabela parametrów

Model		40
Współczynnik redukcji		50	80	100	120
Nazwa momentu obrotowego przy wejściu 2000 r/min	Nm	137	206	265	294
Nazwa momentu obrotowego przy wejściu 2000 r/min	kgfm	14	21	27	30
Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu	Nm	402	519	568	617
	kgfm	41	53	58	63
Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia	Nm	196	284	372	451
	kgfm	20	29	38	46
Dopuszczalny maksymalny moment obrotowy	Nm	686	980	1080	1180
Dopuszczalny maksymalny moment obrotowy	kgfm	70	100	110	120
Maksymalna dopuszczalna prędkość obrotowa wejściowa - Nie, nie.	r/min	4000
Dopuszczalna średnia prędkość obrotowa wejściowa - Nie, nie.	r/min	3000
Reakcja	Arc Sec	≤ 20
Waga	kg	4.4
Żywotność projektu	Godzina	10000	15000	15000	15000

Lekkie generatory fal naprężeniowych napęd harmoniczny serwo silnik reduktor biegów 4

Szczegółowe obrazy

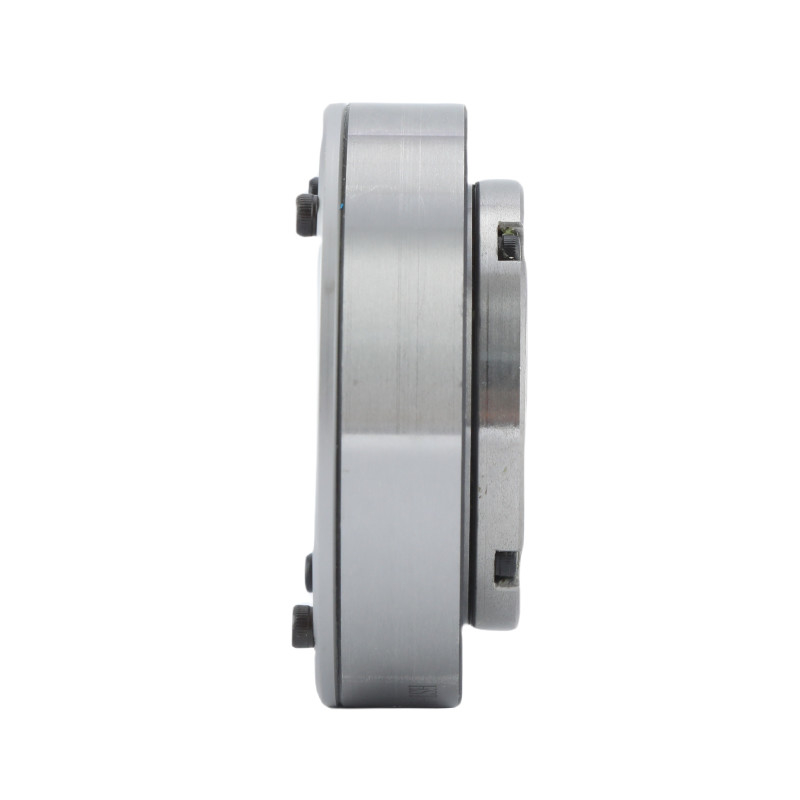

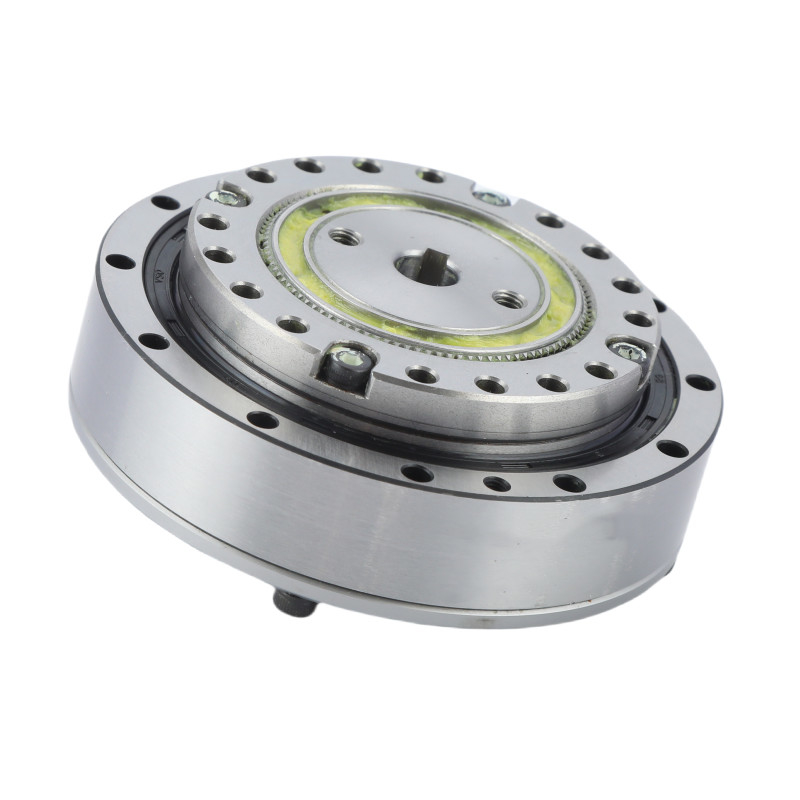

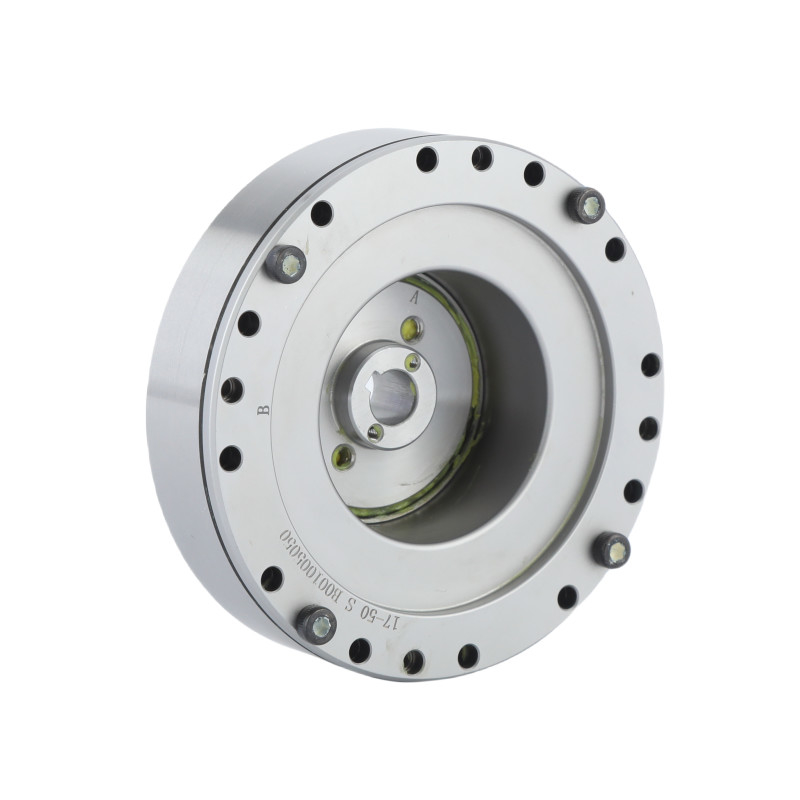

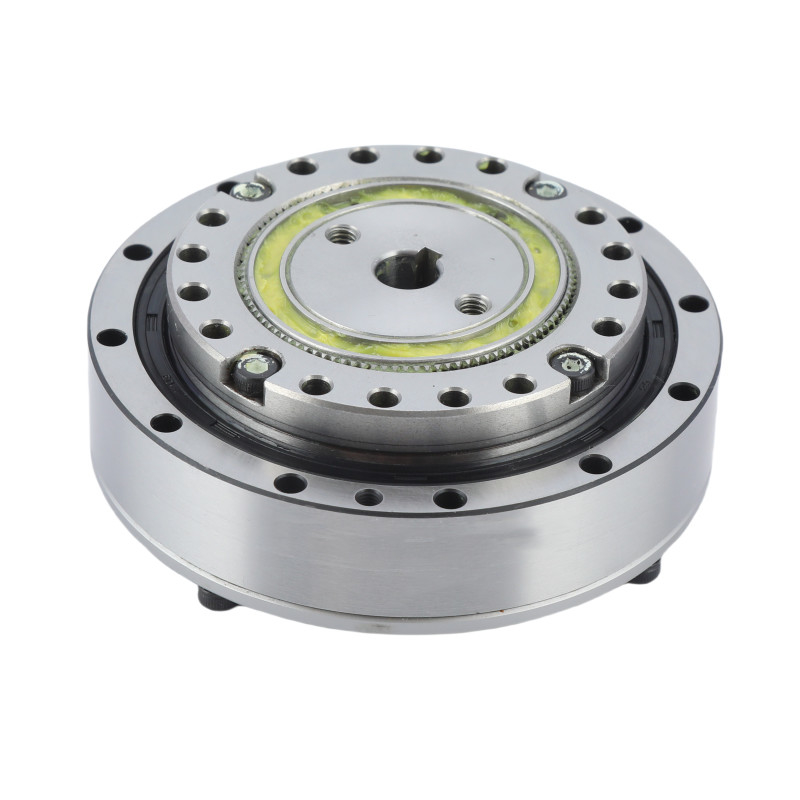

Lekkie generatory fal naprężeniowych napęd harmoniczny serwo silnik reduktor biegów 5

Lekkie generatory fal naprężeniowych napęd harmoniczny serwo silnik reduktor biegów 6

Lekkie generatory fal naprężeniowych napęd harmoniczny serwo silnik reduktor biegów 7

	Kluczowe cechy LHT - I Model 40 Harmonicznych Zmian
	Produkt	Model 40 napęd harmoniczny
	Składniki	Generator fal, Flexspline, okrągły spline
	Wskaźnik redukcji	50:1, 80:1, 100:1, 120:1
	Reakcja	Mniej niż 20 sekund łukowych
	Średnia prędkość wejścia	4000 obrotów/min
	Maksymalna prędkość wejścia	3000 obrotów/min
	Życie zaprojektowane	15000 godzin
	Model	40
	Waga	40,4 kg
	Gwarancja	1 rok

Wnioski


Robot humanoidalny	Maszyny CNC	Systemy produkcyjne
