Name: ODM Harmoniczny reduktor prędkości Generator fal napędowych dla robotów humanoidów
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-20-XX-U-III
Availability: InStock

Do domu > produkty > Napęd harmoniczny >

ODM Harmoniczny reduktor prędkości Generator fal napędowych dla robotów humanoidów

Reduktor prędkości harmonicznej ODM

Humanoid Roboty harmoniczny reduktor prędkości

Generator fal napędowych z napędem harmonicznym ODM

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

LHT-20-XX-U-III

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Produkt:

Reduktor harmonicznych Model 20

składniki:

Generator fal, Flexspline, Splajn kołowy

Współczynnik redukcji:

50:1, 80:1, 100:1

Reakcja:

≤20 sek. łuku

Maksymalna prędkość wejściowa:

6500 obr./min

Średnia prędkość wejściowa:

3500 obr./min

Zaprojektuj życie:

15000 godzin

Waga:

1,32 kg

Zastosowanie:

Robotyka, przemysł lotniczy, sprzęt medyczny

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Lekka waga 2,47 kg Model 32 Reduktor fal naprężeniowych

Najlepszą cenę

Niski odruch i wysoka wydajność Model 25 Reducer fal naprężeniowych Ultralight Harmonic Gear Units

Najlepszą cenę

Wysoki współczynnik redukcji LSN serii Model 20 Reducer fal naprężeniowych 0,73 kg Jednostki biegów lekkiej wagi

Najlepszą cenę

Kompaktowy i lekki projekt Reduktor fal naprężeniowych serii LSN Model 14

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

LHT - Seria III Reduktor fal naprężeniowych Zmiany harmoniczne

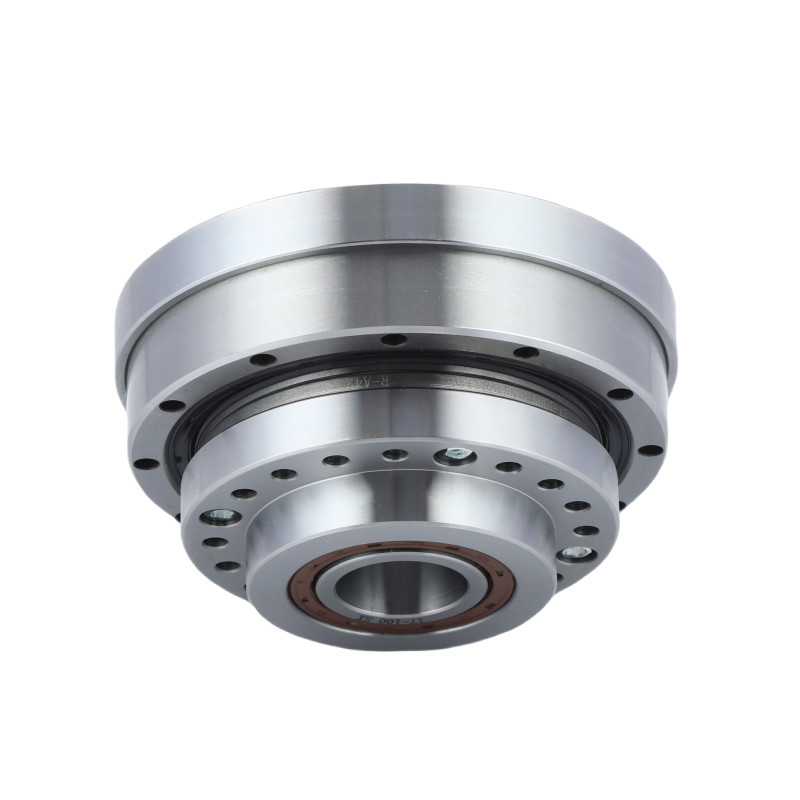

ODM Harmoniczny reduktor prędkości Generator fal napędowych dla robotów humanoidów 0

Opis produktu

Napęd harmoniczny jest wolny od reakcji z dużym współczynnikiem redukcji prędkości, co jest korzystne dla systemów wymagających precyzyjnego ustawienia biegów.

Oś podstawy obraca generator fal naprężeniowych, który jest eliptyczny z łożyskami wokół obwodu.

Z zasadami działania i konstrukcji, które maksymalizują moment wyjściowy i minimalizują wielkość i wagę,

Przesunięcia harmoniczne oferują takie zalety, jak wysokie współczynniki redukcji w jednym etapie, zerowe odruchy i wysoka precyzja, których nie można równać konwencjonalnym przekładniom.

Cechy

1Wysoka precyzja i powtarzalność: niezbędne do zastosowań wymagających dokładnego pozycjonowania i kontroli.

2Kompaktowy rozmiar: oszczędza przestrzeń, umożliwiając bardziej kompaktowe i lekkie konstrukcje.

3Wysoki współczynnik momentu obrotowego do masy: zapewnia silny moment obrotowy bez znaczącej wagi.

4Niski poziom zużycia i długa żywotność: ze względu na kontakt zębów, co minimalizuje zużycie i wydłuża żywotność napędu.

5.Płynna obsługa: zapewnia płynne i spójne ruchy, idealne do delikatnych zadań.

Specyfikacja

Model		20
Współczynnik redukcji		50	80	100
Nazwa momentu obrotowego przy wejściu 2000 r/min	Nm	17	24	28
Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu	Nm	39	51	57
Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia	Nm	24	33	34
Dopuszczalny maksymalny moment obrotowy	Nm	69	89	95
Maksymalna dopuszczalna prędkość obrotowa wejściowa	r/min	6500
Dopuszczalna średnia prędkość obrotowa wejściowa	r/min	3500
Reakcja	Arc Sec	≤ 20
Waga	Kilogramowo	1.32
Żywotność projektu	Godzina	9000	10000	10000

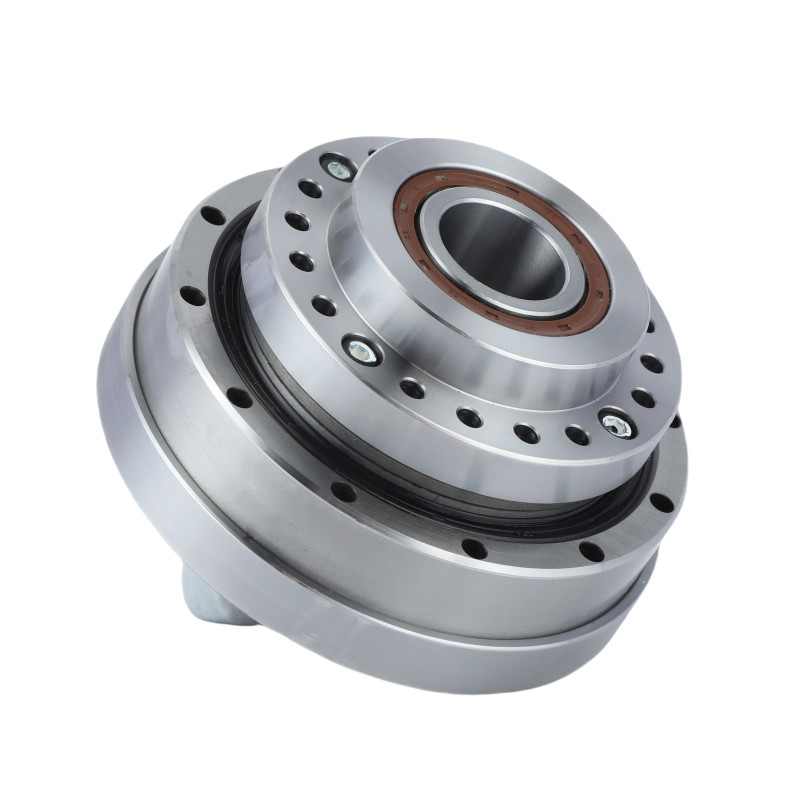

ODM Harmoniczny reduktor prędkości Generator fal napędowych dla robotów humanoidów 2

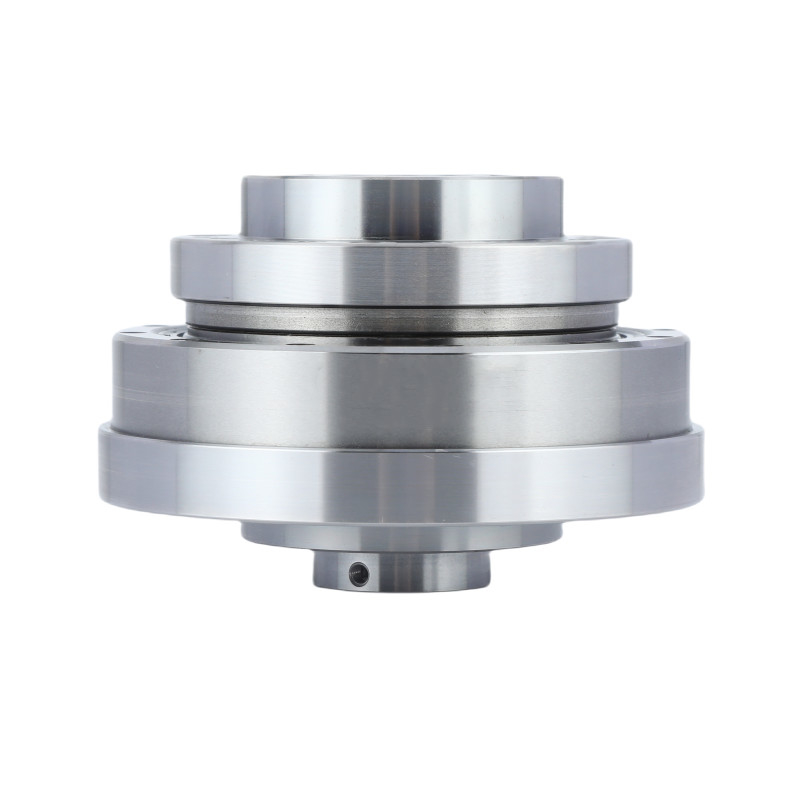

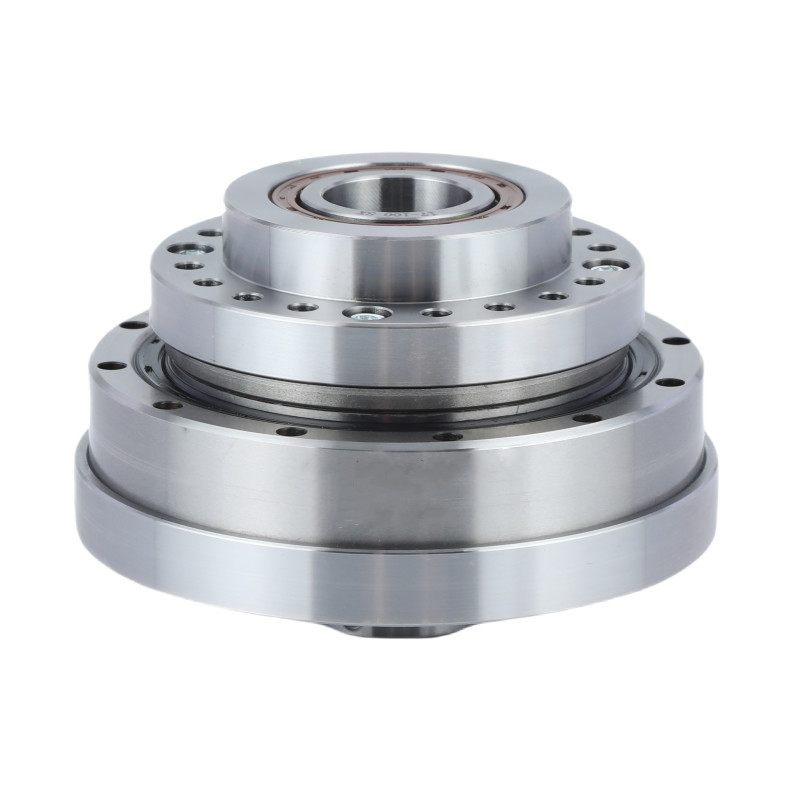

Szczegółowe obrazy

	Kluczowe cechy jednostek przekładni harmonijnych LHT - III Model 20
	Produkt	Model 20 napęd harmoniczny
	Składniki	Generator fal, Flexspline, okrągły spline
	Wskaźnik redukcji	50:1, 80:1, 100:1
	Reakcja	Mniej niż 20 sekund łukowych
	Średnia prędkość wejścia	6500 obrotów/min
	Maksymalna prędkość wejścia	3500 obrotów/min
	Życie zaprojektowane	15000 godzin
	Model	20
	Waga	1.32kg
	Gwarancja	1 rok

Wnioski


Maszyny optyczne	Drukowanie 3D i wytwarzanie papieru	Systemy produkcyjne
