Do domu > produkty > Napęd harmoniczny >

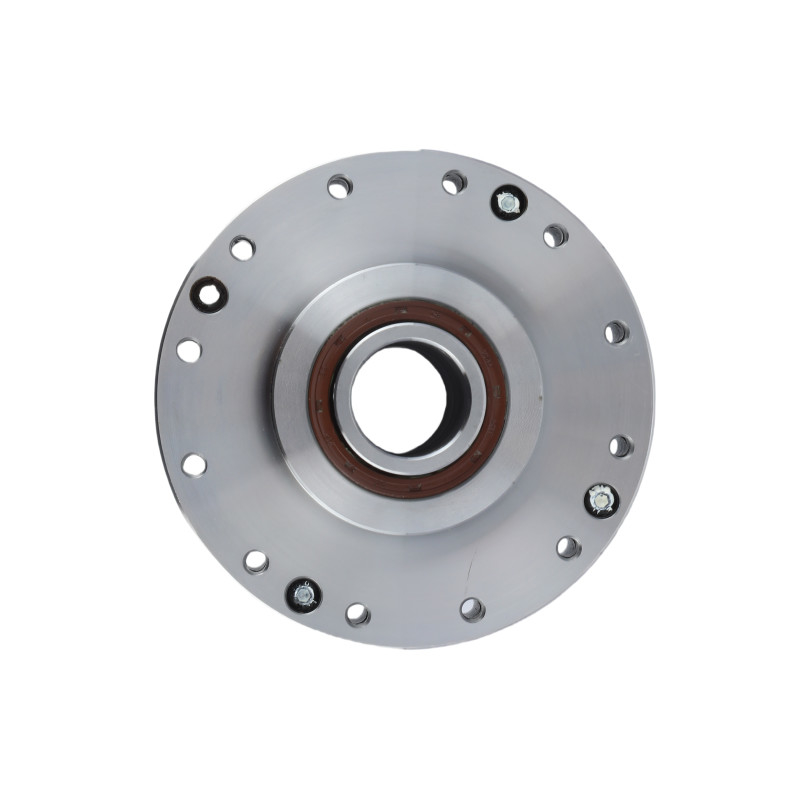

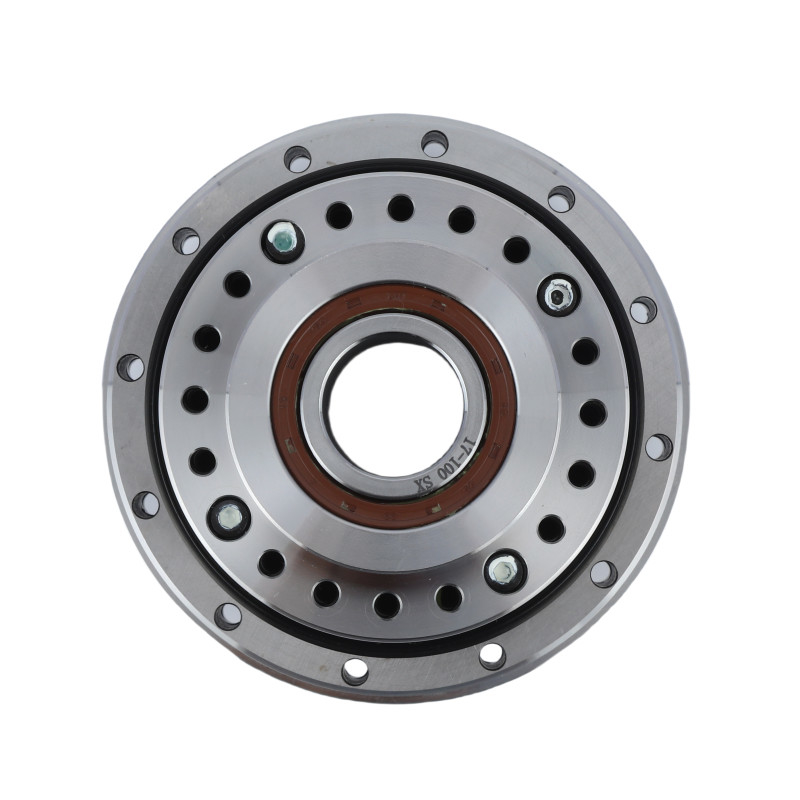

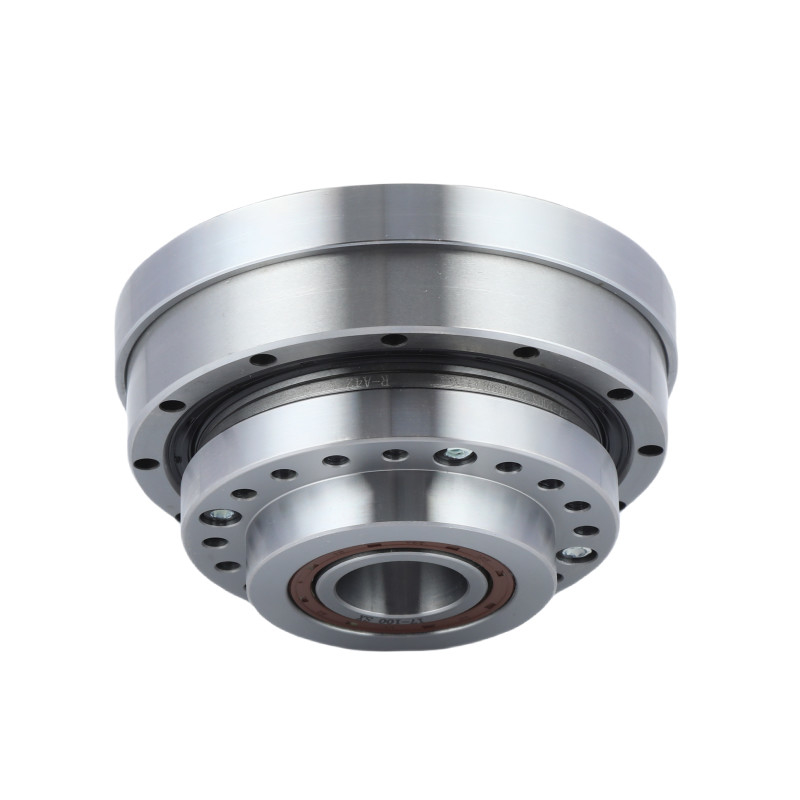

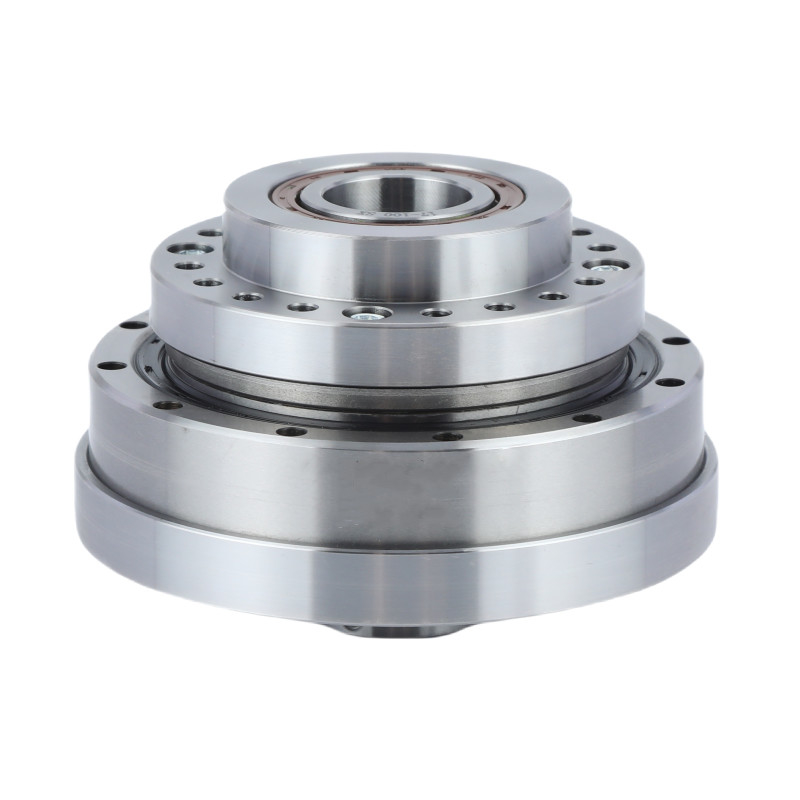

Niski odruch Flexspline Mały napęd harmoniczny Reducer przekładni fal obciążeniowych

Niski odruch Flexspline Mały napęd harmoniczny Reducer przekładni fal obciążeniowych

Mały reduktor napędu harmonijnego

Flexspline mały napęd harmonijny

Zespół napędowy Flexspline Harmonic Drive

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

LHT-25-XX-U-III

Skontaktuj się z nami

Poproś o wycenę

Niski odruch Flexspline Mały napęd harmoniczny Reducer przekładni fal obciążeniowych

Niski odruch Flexspline Mały napęd harmoniczny Reducer przekładni fal obciążeniowych

Niski odruch Flexspline Mały napęd harmoniczny Reducer przekładni fal obciążeniowych

Niski odruch Flexspline Mały napęd harmoniczny Reducer przekładni fal obciążeniowych

Niski odruch Flexspline Mały napęd harmoniczny Reducer przekładni fal obciążeniowych

Szczegóły produktu

Produkt:

Reduktor harmonicznych model 25

składniki:

Generator fal, Flexspline, Splajn kołowy

Współczynnik redukcji:

50:1, 80:1, 100:1, 120:1

Reakcja:

≤20 sek. łuku

Maksymalna prędkość wejściowa:

5600 obr./min

Średnia prędkość wejściowa:

3500 obr./min

Zaprojektuj życie:

10000 godzin

Waga:

2,02 kg

Zastosowanie:

Robotyka, przemysł lotniczy, sprzęt medyczny, automatyka przemysłowa, optyka i fotonika

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Dobra cena. Lekka waga 2,47 kg Model 32 Reduktor fal naprężeniowych w Internecie

Lekka waga 2,47 kg Model 32 Reduktor fal naprężeniowych

Najlepszą cenę

Dobra cena. Niski odruch i wysoka wydajność Model 25 Reducer fal naprężeniowych Ultralight Harmonic Gear Units w Internecie

Niski odruch i wysoka wydajność Model 25 Reducer fal naprężeniowych Ultralight Harmonic Gear Units

Najlepszą cenę

Dobra cena. Wysoki współczynnik redukcji LSN serii Model 20 Reducer fal naprężeniowych 0,73 kg Jednostki biegów lekkiej wagi w Internecie

Wysoki współczynnik redukcji LSN serii Model 20 Reducer fal naprężeniowych 0,73 kg Jednostki biegów lekkiej wagi

Najlepszą cenę

Dobra cena. Kompaktowy i lekki projekt Reduktor fal naprężeniowych serii LSN Model 14 w Internecie

Kompaktowy i lekki projekt Reduktor fal naprężeniowych serii LSN Model 14

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Niski odruch obciążenia Reducer fal harmonijnych biegów

Niski odruch Flexspline Mały napęd harmoniczny Reducer przekładni fal obciążeniowych 0

Opis produktu

Napęd harmoniczny jest wolny od reakcji z dużym współczynnikiem redukcji prędkości, co jest korzystne dla systemów wymagających precyzyjnego ustawienia biegów.

Napędy harmonijne są niezbędne w zastosowaniach wymagających wysokiej precyzji, dużego momentu obrotowego i kompaktowej konstrukcji.Ich unikalna zasada działania i zalety sprawiają, że nadają się do szerokiego zakresu przemysłu, od robotyki i lotnictwa po urządzenia medyczne i automatyzację przemysłową.napędy harmonijne znacząco przyczyniają się do wydajności i wydajności nowoczesnych systemów technologicznych.

Niski odruch Flexspline Mały napęd harmoniczny Reducer przekładni fal obciążeniowych 1

Operacja

Kiedy generator fal obraca się, deformuje flexspline, powodując, że jego zewnętrzne zęby łączą się z wewnętrznymi zębami okrągłego spline w dwóch przeciwnych punktach.

Gdy generator fal nadal się obraca, punkty zaangażowania poruszają się wokół obwodu, powodując obracanie się linii elastycznej.

Flexspline ma mniej zębów niż spline okrągłe.Więc jedno pełne obrócenie generatora fal powoduje, że flexspline obraca się o różnicę w liczbie zębów między dwoma splinami., osiągając wysoki współczynnik redukcji.

Specyfikacja

Model			25
Współczynnik redukcji			50	80	100	120
Nazwa momentu obrotowego przy wejściu 2000 r/min		Nm	51	82	87	87
Nazwa momentu obrotowego przy wejściu 2000 r/min		kgfm	5.2	8.4	8.9	8.9
Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu		Nm	127	178	204	217
		kgfm	13	18	21	22
Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia		Nm	72	113	140	140
		kgfm	7.3	12	14	14
Dopuszczalny maksymalny moment obrotowy		Nm	242	332	369	395
Dopuszczalny maksymalny moment obrotowy		kgfm	25	34	38	40
Maksymalna dopuszczalna prędkość obrotowa wejściowa - Nie, nie.		r/min	5600
Dopuszczalna średnia prędkość obrotowa wejściowa - Nie, nie.		r/min	3500
Reakcja		Arc Sec	≤ 20
Waga		Kilogramowo	2.02
Żywotność projektu		Godzina	15000

Niski odruch Flexspline Mały napęd harmoniczny Reducer przekładni fal obciążeniowych 2

Szczegółowe obrazy

	Kluczowe cechy jednostek przekładni harmonijnych LHT - III Model 25
	Produkt	Model 25 Reduktor fal naprężeniowych
	Składniki	Generator fal, Flexspline, okrągły spline
	Wskaźnik redukcji	50:1, 80:1, 100:1, 120:1
	Reakcja	Mniej niż 20 sekund łukowych
	Średnia prędkość wejścia	5600 obrotów/min
	Maksymalna prędkość wejścia	3500 obrotów/min
	Życie zaprojektowane	15000 godzin
	Model	25
	Waga	1.32kg
	Gwarancja	1 rok

Wnioski


Roboty przemysłowe	Roboty humanoidalne	Maszyny CNC
