Do domu > produkty > Napęd harmoniczny >

Niskie odruchy napędowe, zmniejszenie napięcia

Niskie odruchy napędowe, zmniejszenie napięcia

Łóżko napędowe o niskiej reakcji przeciwnej

Łóżko napędowe w zakresie fal naprężeniowych

Harmoniczne obniżenie biegów łożyska

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

LHT-32-XX-U-III

Skontaktuj się z nami

Poproś o wycenę

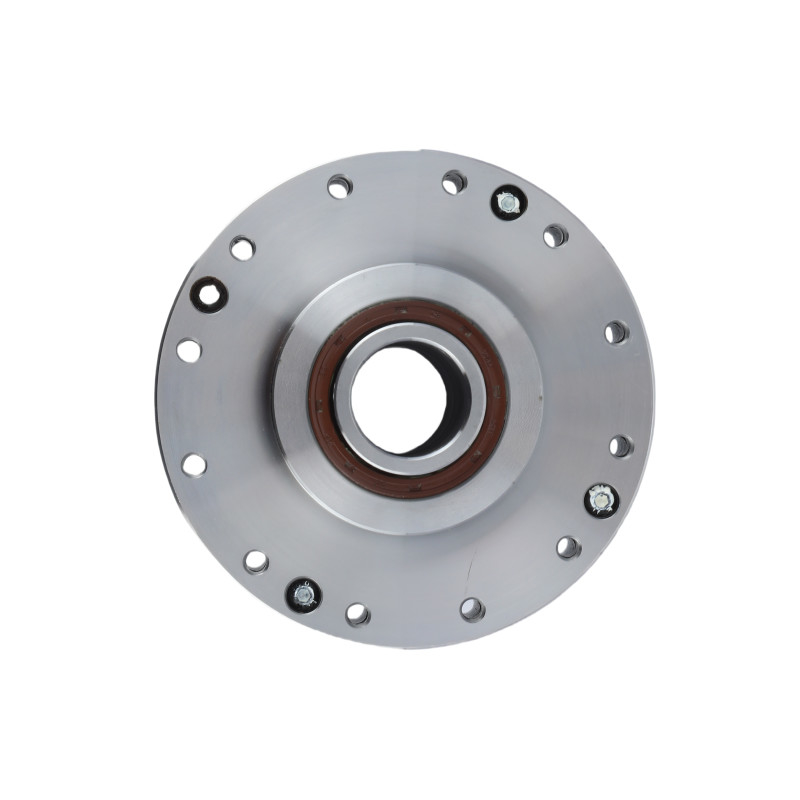

Niskie odruchy napędowe, zmniejszenie napięcia

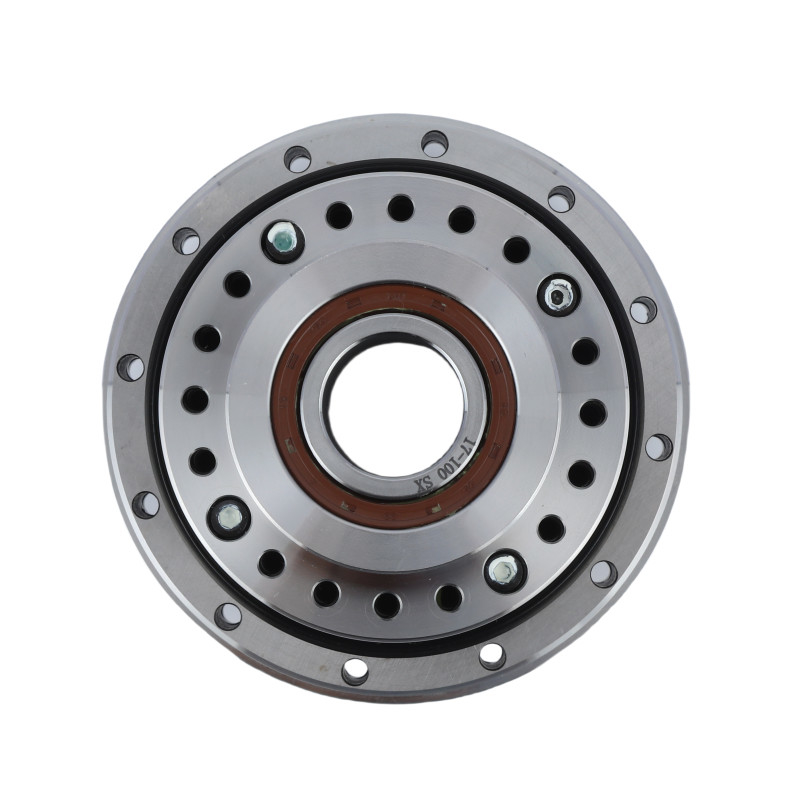

Niskie odruchy napędowe, zmniejszenie napięcia

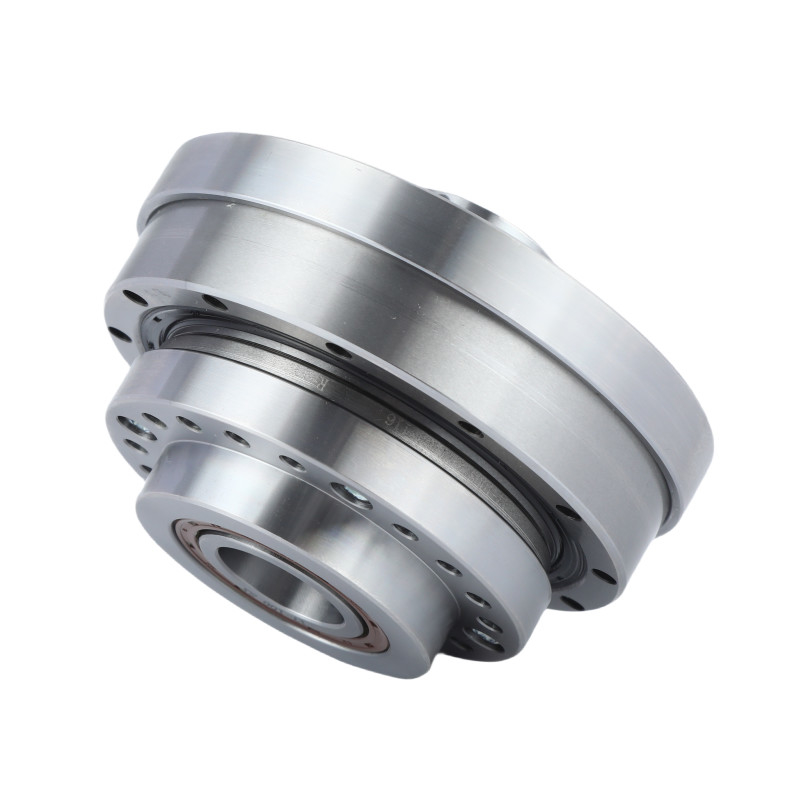

Niskie odruchy napędowe, zmniejszenie napięcia

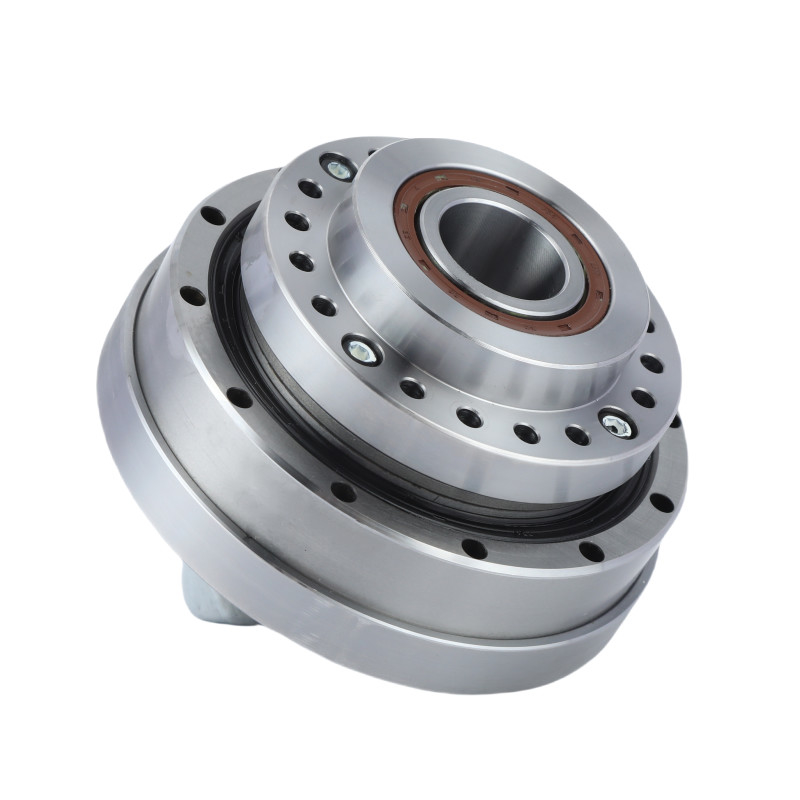

Niskie odruchy napędowe, zmniejszenie napięcia

Niskie odruchy napędowe, zmniejszenie napięcia

Szczegóły produktu

Produkt:

Reduktor harmonicznych model 32

składniki:

Generator fal, Flexspline, Splajn kołowy

Współczynnik redukcji:

50:1, 80:1, 100:1, 120:1

Reakcja:

≤20 sek. łuku

Maksymalna prędkość wejściowa:

4800 obr./min

Średnia prędkość wejściowa:

3500 obr./min

Zaprojektuj życie:

15000 godzin

Waga:

4,2 kg

Zastosowanie:

Robotyka, przemysł lotniczy, sprzęt medyczny, automatyka przemysłowa, optyka i fotonika

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Dobra cena. Lekka waga 2,47 kg Model 32 Reduktor fal naprężeniowych w Internecie

Lekka waga 2,47 kg Model 32 Reduktor fal naprężeniowych

Najlepszą cenę

Dobra cena. Niski odruch i wysoka wydajność Model 25 Reducer fal naprężeniowych Ultralight Harmonic Gear Units w Internecie

Niski odruch i wysoka wydajność Model 25 Reducer fal naprężeniowych Ultralight Harmonic Gear Units

Najlepszą cenę

Dobra cena. Wysoki współczynnik redukcji LSN serii Model 20 Reducer fal naprężeniowych 0,73 kg Jednostki biegów lekkiej wagi w Internecie

Wysoki współczynnik redukcji LSN serii Model 20 Reducer fal naprężeniowych 0,73 kg Jednostki biegów lekkiej wagi

Najlepszą cenę

Dobra cena. Kompaktowy i lekki projekt Reduktor fal naprężeniowych serii LSN Model 14 w Internecie

Kompaktowy i lekki projekt Reduktor fal naprężeniowych serii LSN Model 14

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Niskie odruchy napędu harmonijnego Reducer fal obciążenia

Opis produktu

Przesyłki z falami naprężeniowymi (znane również jako przekładnie harmonijne) to rodzaj mechanicznego układu przekładni, który wykorzystuje elastyczny splin z zębami zewnętrznymi,który jest zniekształcony przez obracającą się zapętlę eliptyczną do zaangażowania się wewnętrznych zębów biegów zewnętrznego splina.

Przesunięcia fal naprężeniowych są powszechnie stosowane w robotyce i lotnictwie.

Niskie odruchy napędowe, zmniejszenie napięcia 0

Napędy harmonijne składają się z trzech głównych elementów

Generator fal: kamka eliptyczna, która mieści się wewnątrz elastycznego cylindrycznego splina (Flexspline).
Flexspline: elastyczny cylindryczny element z zębami zewnętrznymi, które pasują do zębów wewnętrznych okrągłego splina.
Kołowa szpinka: sztywny pierścień z wewnętrznymi zębami, które łączą się ze szpinką elastyczną.

Tabela parametrów

Model			32
Współczynnik redukcji			50	80	100	120
Nazwa momentu obrotowego przy wejściu 2000 r/min		Nm	99	153	178	178
Nazwa momentu obrotowego przy wejściu 2000 r/min		kgfm	10	16	18	18
Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu		Nm	281	395	433	459
		kgfm	29	40	44	47
Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia		Nm	140	217	281	281
		kgfm	14	22	29	29
Dopuszczalny maksymalny moment obrotowy		Nm	497	738	841	892
Dopuszczalny maksymalny moment obrotowy		kgfm	51	75	86	91
Maksymalna dopuszczalna prędkość obrotowa wejściowa - Nie, nie.		r/min	4800
Dopuszczalna średnia prędkość obrotowa wejściowa - Nie, nie.		r/min	3500
Reakcja		Arc Sec	≤ 20
Waga		Kilogramowo	4.2
Żywotność projektu		Godzina	15000

Niskie odruchy napędowe, zmniejszenie napięcia 1

Szczegółowe obrazy

	Kluczowe atrybuty jednostek przekładni harmonijnych LHT - III Model 32
	Produkt	Reduktor fal naprężeniowych modelu 32
	Składniki	Generator fal, Flexspline, okrągły spline
	Wskaźnik redukcji	50:1, 80:1, 100:1, 120:1
	Reakcja	Mniej niż 20 sekund łukowych
	Średnia prędkość wejścia	4800 obrotów/min
	Maksymalna prędkość wejścia	3500 obrotów/min
	Życie zaprojektowane	15000 godzin
	Model	32
	Waga	40,2 kg
	Gwarancja	1 rok

Wnioski


Roboty przemysłowe	Urządzenia medyczne	Systemy produkcyjne

Znaków：

Łóżko napędowe o niskiej reakcji przeciwnej

Łóżko napędowe w zakresie fal naprężeniowych

Harmoniczne obniżenie biegów łożyska
