Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Giant Precision
Orzecznictwo:
ISO9001
Numer modelu:
LHT-40-XX-U-III
Wielkie wykończone przekładnie harmonijne serii LHT - III
Opis produktu
Przesyłki z falami naprężeniowymi (znane również jako przekładnie harmonijne) to rodzaj mechanicznego układu przekładni, który wykorzystuje elastyczny splin z zębami zewnętrznymi,który jest zniekształcony przez obracającą się zapętlę eliptyczną do zaangażowania się wewnętrznych zębów biegów zewnętrznego splina.
Przesunięcie fal obciążeniowychwykorzystuje unikalną zasadę działania, która opiera się na mechanice elastyczności metali.Największą zaletą są właściwości zerowego odruchu i oszczędności masy i miejsca w porównaniu z innymi przekładniami, ponieważ nasz mechanizm przekładni składa się tylko z trzech podstawowych części.Generator fal,Flexsplinea takżeOkrągła szczelina.
|
Reduktor fal naprężeniowych składa się z trzech głównych komponentów
|
Specyfikacja
| Model | 40 | |||||
| Współczynnik redukcji | 50 | 80 | 100 | 120 | ||
| Nazwa momentu obrotowego przy wejściu 2000 r/min | Nm | 178 | 268 | 345 | 382 | |
| kgfm | 18 | 27 | 35 | 39 | ||
| Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu | Nm | 523 | 675 | 738 | 802 | |
| kgfm | 53 | 69 | 75 | 82 | ||
| Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia | Nm | 255 | 369 | 484 | 586 | |
| kgfm | 26 | 38 | 49 | 60 | ||
| Dopuszczalny maksymalny moment obrotowy | Nm | 892 | 1270 | 1400 | 1530 | |
| kgfm | 91 | 130 | 143 | 156 | ||
| Maksymalna dopuszczalna prędkość obrotowa wejściowa (Grease) | r/min | 4000 | ||||
| Dopuszczalna średnia prędkość obrotowa wejściowa (Grease) | r/min | 3000 | ||||
| Reakcja | Arc Sec | ≤ 20 | ||||
| Waga | Kilogramowo | 7.2 | ||||
| Żywotność projektu | Godzina | 15000 | ||||

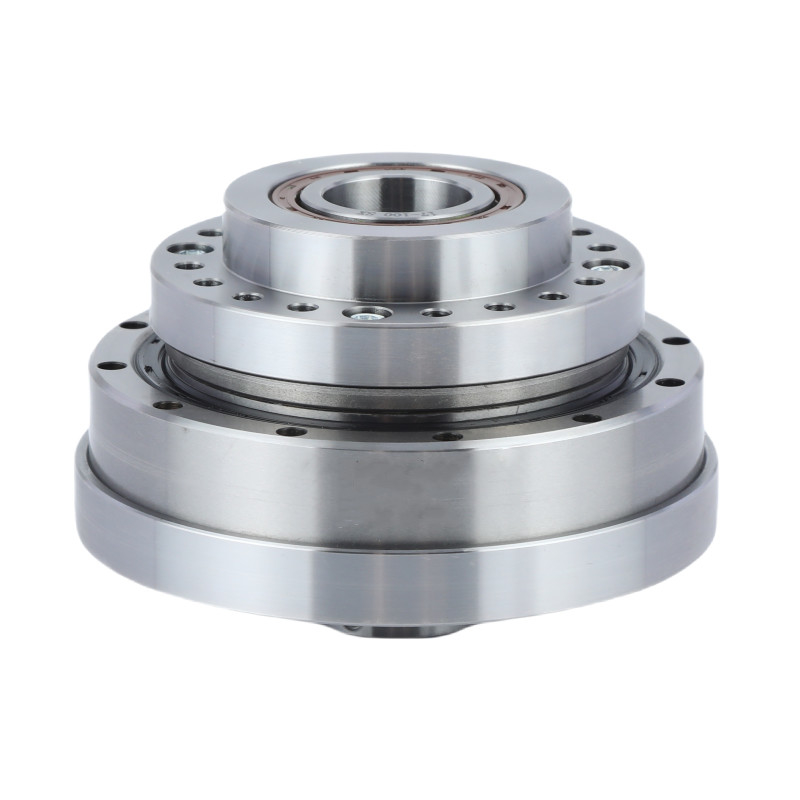

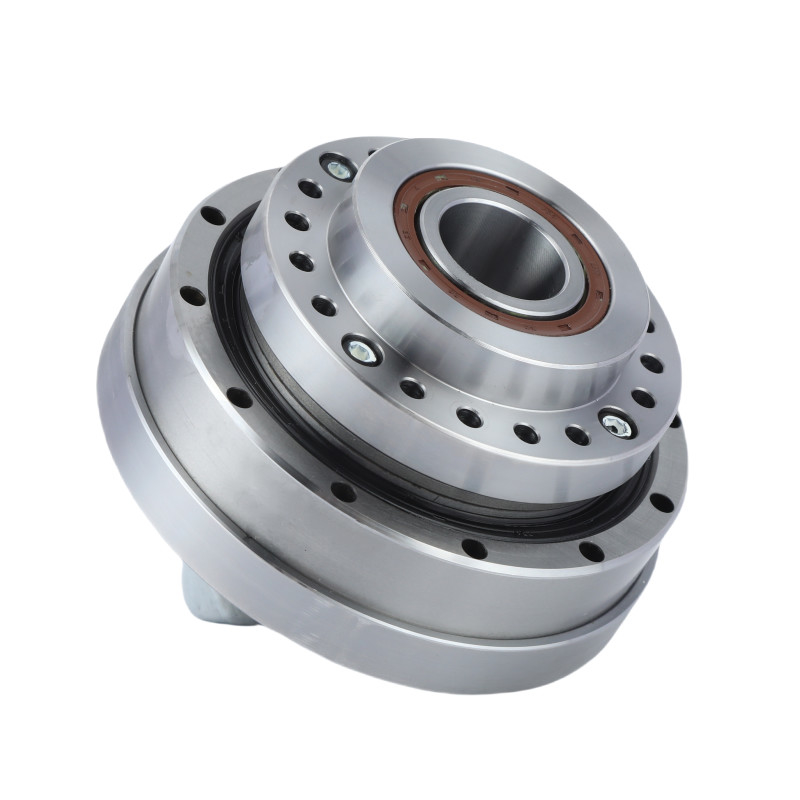

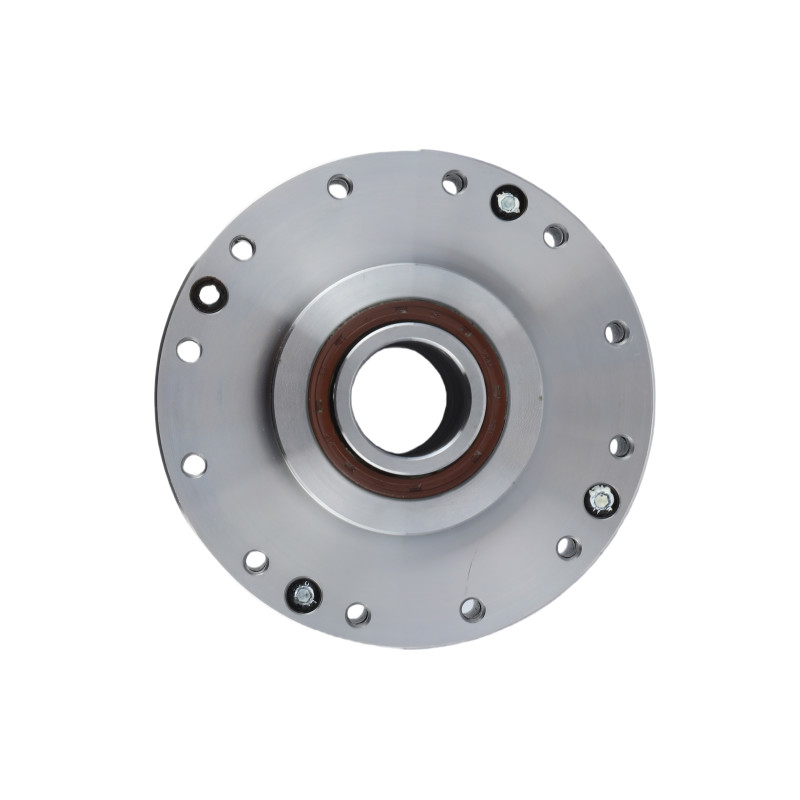

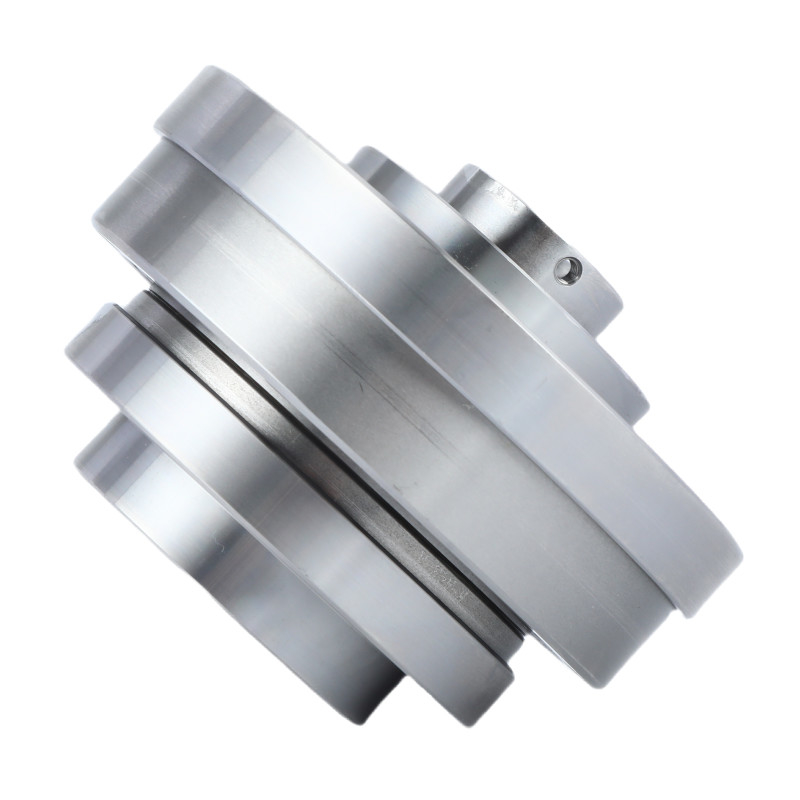

Szczegółowe obrazy
|
Kluczowe cechy jednostek przekładni harmonijnych LHT - III Model 40 | |||
| Produkt | Reduktor fal naprężeniowych modelu 40 | |||
|
Składniki
|
Generator fal, Flexspline, okrągły spline | |||
|
Wskaźnik redukcji
|
50:1, 80:1, 100:1, 120:1 | |||
|
Reakcja
|
Mniej niż 20 sekund łukowych | |||
|
Średnia prędkość wejścia
|
4000 obrotów/min | |||
|
Maksymalna prędkość wejścia
|
3500 obrotów/min | |||
|
Życie zaprojektowane
|
15000 godzin | |||
|
Model
|
40 | |||
|
Waga
|
70,2 kg | |||
| Gwarancja | 1 rok | |||
Wnioski
|
|
|
|
| Robot przemysłowy | Robot humanoidalny | Urządzenia medyczne | System produkcji |
