Name: Generator skrzyni biegów o wysokim momentzie obrotowym w przemyśle lotniczym i kosmicznym
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-14-XX-U-IV
Availability: InStock

Do domu > produkty > Napęd harmoniczny >

Generator skrzyni biegów o wysokim momentzie obrotowym w przemyśle lotniczym i kosmicznym

Silnik harmonijny wysokiego momentu obrotowego

Napęd harmonijny lotniczy

Skrzynia biegów z falami naprężeniowymi w przemyśle lotniczym

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

LHT-14-XX-U-IV

Skontaktuj się z nami

Poproś o wycenę

Generator skrzyni biegów o wysokim momentzie obrotowym w przemyśle lotniczym i kosmicznym

Szczegóły produktu

Produkt:

Reduktor harmonicznych Model 14

składniki:

Generator fal, Flexspline, Splajn kołowy

Współczynnik redukcji:

50:1, 80:1, 100:1, 120:1

Reakcja:

≤20 sek. łuku

Maksymalna prędkość wejściowa:

8500 obrotów/min

Średnia prędkość wejściowa:

3500 obr./min

Zaprojektuj życie:

15000 godzin

Waga:

0,66 kg

Zastosowanie:

Robotyka, przemysł lotniczy, sprzęt medyczny

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Lekka waga 2,47 kg Model 32 Reduktor fal naprężeniowych

Najlepszą cenę

Niski odruch i wysoka wydajność Model 25 Reducer fal naprężeniowych Ultralight Harmonic Gear Units

Najlepszą cenę

Wysoki współczynnik redukcji LSN serii Model 20 Reducer fal naprężeniowych 0,73 kg Jednostki biegów lekkiej wagi

Najlepszą cenę

Kompaktowy i lekki projekt Reduktor fal naprężeniowych serii LSN Model 14

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Zębaty harmonijne o dużej pojemności momentu obrotowego

Opis produktu

Reduktor fal naprężeniowych to rodzaj transmisji, który wykorzystuje generator fal do generowania kontrolowanych fal elastycznych deformacji w elastycznych biegów w celu osiągnięcia ruchu i przesyłu mocy.Reduktor harmoniczny narodził się w okresie eksploracji Księżyca przez Stany Zjednoczone i Związek Radziecki w ubiegłym wieku.,głównie w celu rozwiązania pilnej potrzeby agencji motoryzacyjnych w przemyśle lotniczym w zakresie reduktorów o kompaktowej konstrukcji, niskiej masie, niewielkich rozmiarach, dużym współczynniku redukcji,wysoka wydajność transmisji i wysoka precyzja transmisji.

Cechy

1Wysoka precyzja i powtarzalność: niezbędne do zastosowań wymagających dokładnego pozycjonowania i kontroli.

2Kompaktowy rozmiar: oszczędza przestrzeń, umożliwiając bardziej kompaktowe i lekkie konstrukcje.

3Wysoki współczynnik momentu obrotowego do masy: zapewnia silny moment obrotowy bez znaczącej wagi.

4Niski poziom zużycia i długa żywotność: ze względu na kontakt zębów, co minimalizuje zużycie i wydłuża żywotność napędu.

5.Płynna obsługa: zapewnia płynne i spójne ruchy, idealne do delikatnych zadań.

Specyfikacja

Model	Współczynnik redukcji	Nazwa momentu obrotowego przy wejściu 2000 r/min		Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu		Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia		Dopuszczalny maksymalny moment obrotowy		Maksymalna dopuszczalna prędkość obrotowa wprowadzania (grusz)	Dopuszczalna średnia prędkość obrotowa wejściowa (grusz)	Reakcja	Waga	Żywotność projektu
		Nazwa momentu obrotowego przy wejściu 2000 r/min						Dopuszczalny maksymalny moment obrotowy			Dopuszczalna średnia prędkość obrotowa wejściowa (grusz)	Reakcja	Waga	Żywotność projektu
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	Kilogramowo	Godzina
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	≤ 20	0.66	10000
	80	10	1	30	3.1	14	1.4	61	6.2					15000
	100	10	1	36	3.7	14	1.4	70	7.2					15000
	120	10	1	36	3.7	14	1.4	70	7.2					15000

Rysunki

Generator skrzyni biegów o wysokim momentzie obrotowym w przemyśle lotniczym i kosmicznym 1

Szczegółowe obrazy

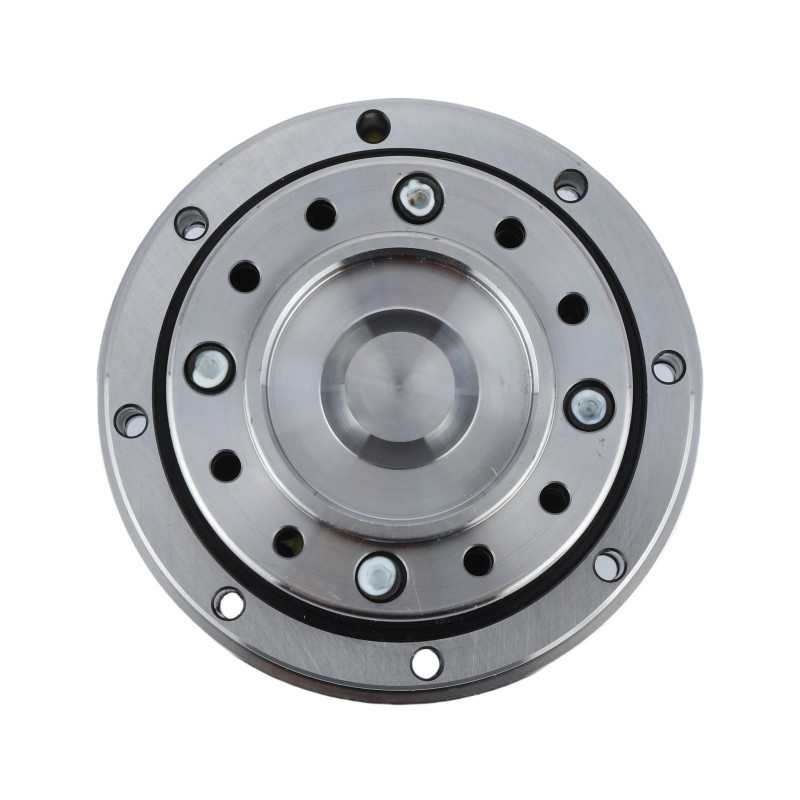

Generator skrzyni biegów o wysokim momentzie obrotowym w przemyśle lotniczym i kosmicznym 3

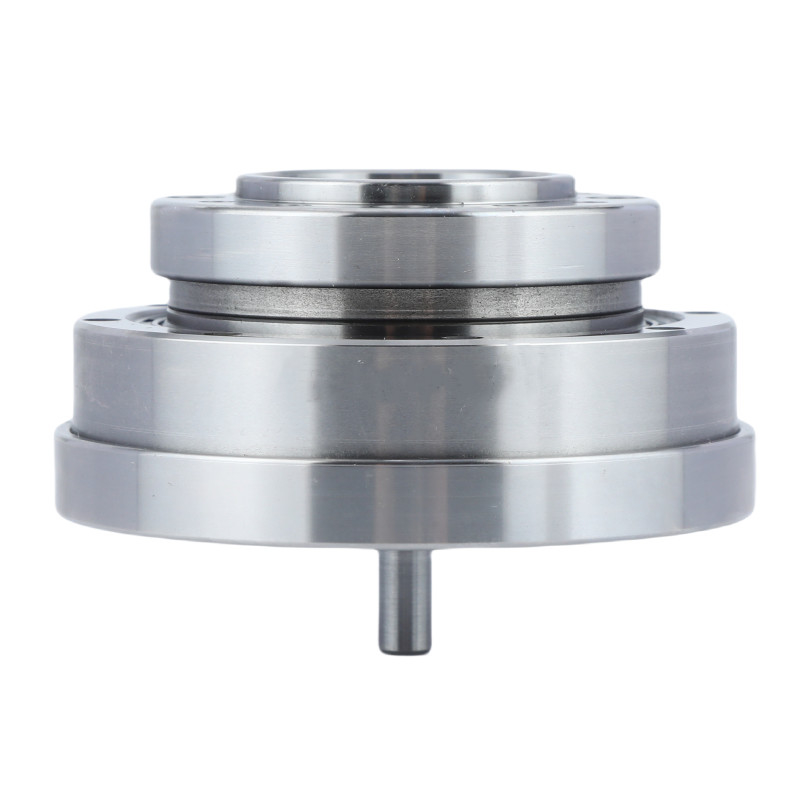

Generator skrzyni biegów o wysokim momentzie obrotowym w przemyśle lotniczym i kosmicznym 4

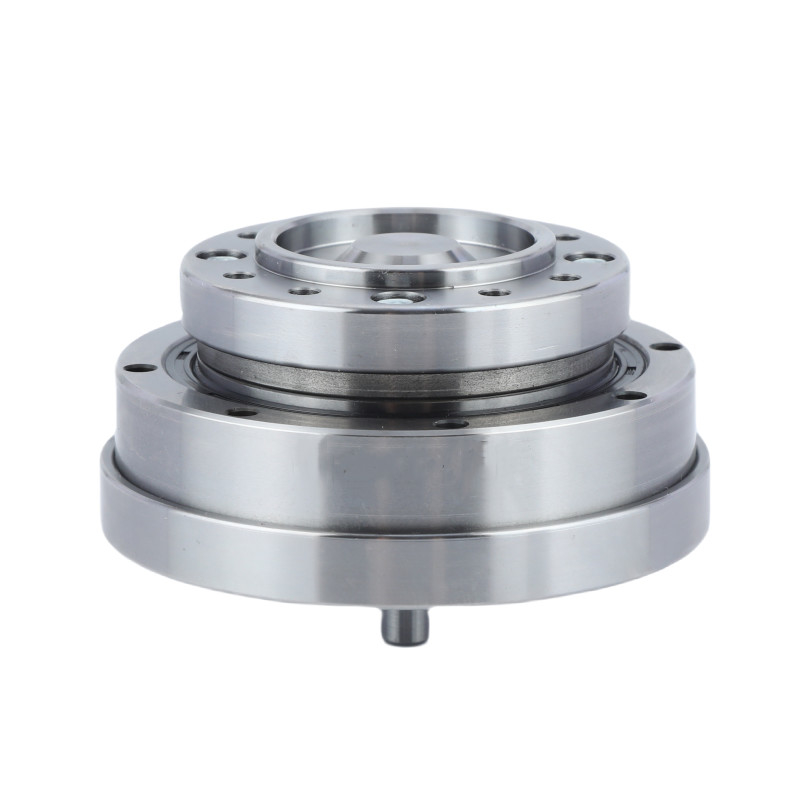

Generator skrzyni biegów o wysokim momentzie obrotowym w przemyśle lotniczym i kosmicznym 5

Kluczowe atrybuty jednostek przekładni harmonijnych LHT - IV modelu 14
Produkt	Model 14 Harmoniczny napęd
Składniki	Generator fal, Flexspline, okrągły spline
Wskaźnik redukcji	50:1, 80:1, 100:1, 120:1
Reakcja	Mniej niż 20 sekund łukowych
Średnia prędkość wejścia	8500 obrotów/min
Maksymalna prędkość wejścia	3500 obrotów/min
Życie zaprojektowane	15000 godzin
Model	14
Waga	00,66 kg
Gwarancja	1 rok

Wnioski


Roboty przemysłowe	Urządzenia medyczne	Roboty humanoidalne

Powietrzno-kosmiczne	Systemy produkcyjne	System półprzewodnikowy
