Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Giant Precision
Orzecznictwo:
ISO9001
Numer modelu:
LHT-17-XX-U-IV
Krągłowy szczebel, falę naprężenia, napęd harmonijny
Opis produktu
Mechanizm ten składa się z trzech podstawowych elementów: generatora fal, flex spline i spline okrągłego.
Bardziej złożone wersje mają czwarty element, zwykle używany do skrócenia długości całkowitej lub zwiększenia redukcji biegów w mniejszej średnicy, ale nadal stosują te same podstawowe zasady.
 |
Składniki 1Generator fal składa się z dwóch oddzielnych części: eliptycznego dysku zwanego wtyczką generatora fal i zewnętrznego łożyska kulkowego. 2. Flex spline ma kształt płytkiej filiżanki.W rezultacie znacząca elastyczność ścian na otwartym końcu ze względu na cienką ścianę, a z zamkniętej strony jest wystarczająco sztywna, aby być szczelnie zabezpieczona. 3. Okrągła splina jest sztywnym okrągłym pierścieniem z zębami wewnątrz.zestaw zębów zęba flex spline i zęba zęba okrągłego. |
Specyfikacja
| Model | Współczynnik redukcji | Nazwa momentu obrotowego przy wejściu 2000 r/min | Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu | Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia | Dopuszczalny maksymalny moment obrotowy | Maksymalna dopuszczalna prędkość obrotowa wprowadzania (grusz) | Dopuszczalna średnia prędkość obrotowa wejściowa (grusz) | Reakcja | Waga | Żywotność projektu | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | Kilogramowo | Godzina | ||
| 17 | 50 | 21 | 2.1 | 44 | 4.5 | 34 | 3.4 | 91 | 9 | 7300 | 3500 | ≤ 20 | 0.9 | 10000 |
| 80 | 29 | 2.9 | 56 | 5.7 | 35 | 3.6 | 113 | 12 | 15000 | |||||
| 100 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 143 | 15 | 15000 | |||||
| 120 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 112 | 11 | 15000 | |||||
Rysunki

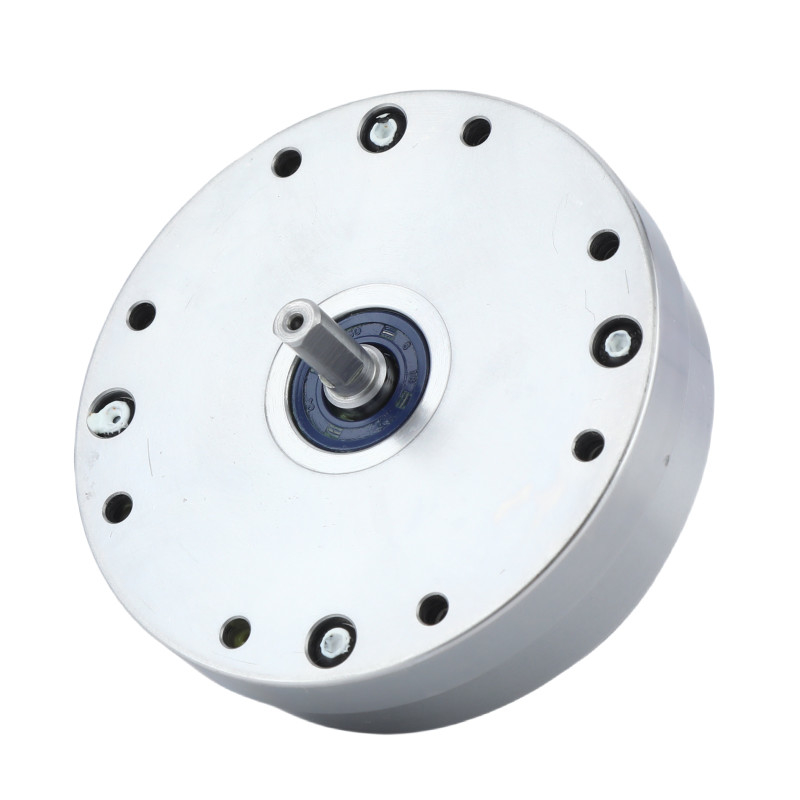

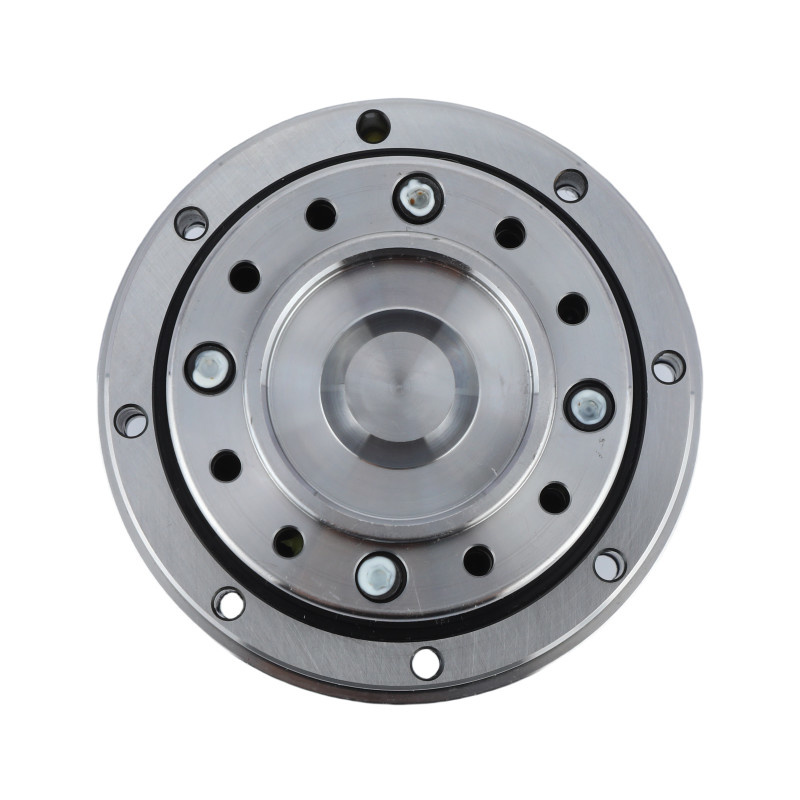

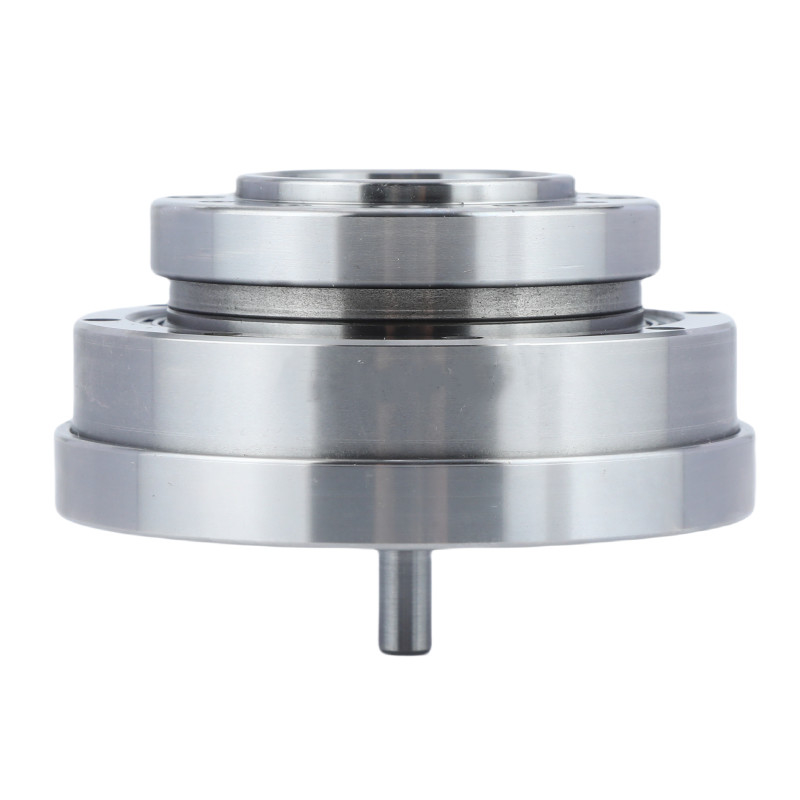

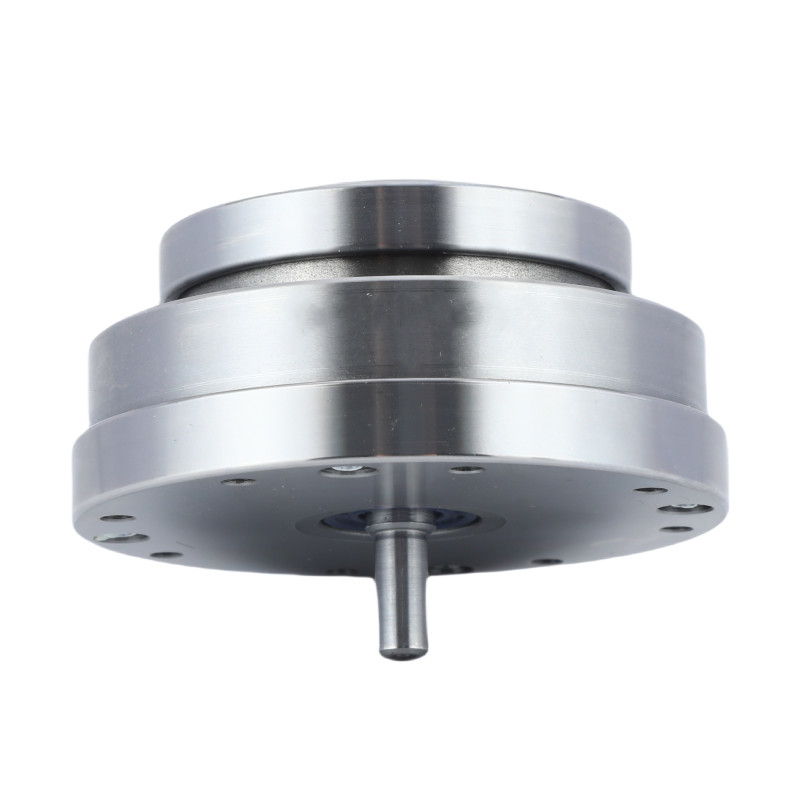

Szczegółowe obrazy
| Kluczowe cechy jednostek przekładni harmonijnych LHT - IV modelu 17 | |||
| Produkt | Model 17 Harmoniczny napęd | ||
|
Składniki
|
Generator fal, Flexspline, okrągły spline | ||
|
Wskaźnik redukcji
|
50:1, 80:1, 100:1, 120:1 | ||
|
Reakcja
|
Mniej niż 20 sekund łukowych | ||
|
Średnia prędkość wejścia
|
7300 obrotów/min | ||
|
Maksymalna prędkość wejścia
|
3500 obrotów/min | ||
|
Życie zaprojektowane
|
15000 godzin | ||
|
Model
|
17 | ||
|
Waga
|
00,9 kg | ||
| Gwarancja | 1 rok | ||
Wnioski
|
|
|
| Półprzewodnik | Maszyny CNC | Systemy pakowania |
|
|
|
| Roboty humanoidalne | Powietrzne | Roboty przemysłowe |
