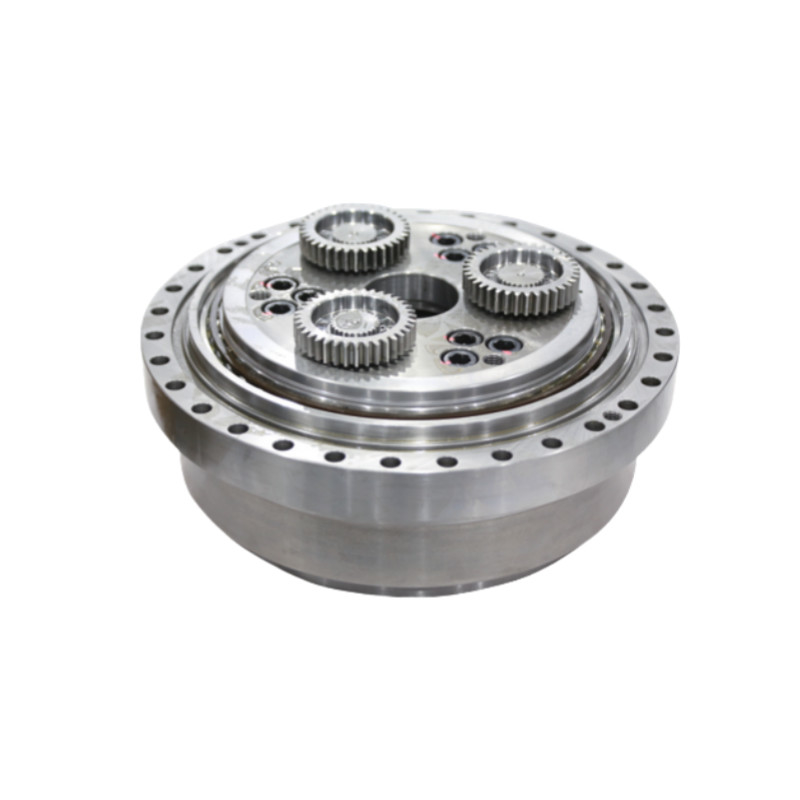

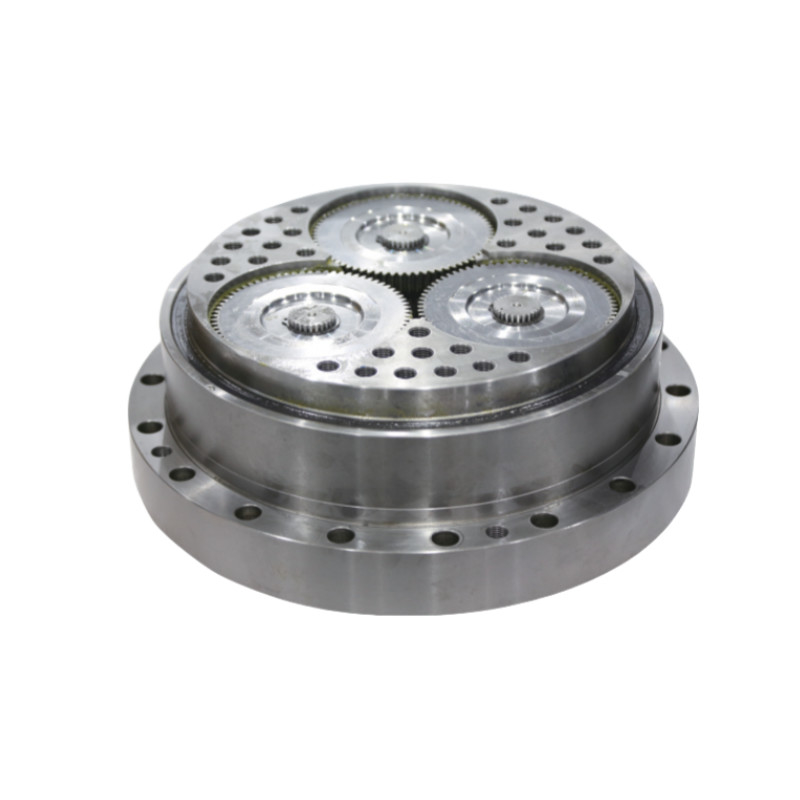

RV-F Robot Planetary Zero Backlash Cycloidal Gearbox Wysoki moment obrotowy

Zestaw biegów cykloidalny z robotem bez reakcji przeciwnej

Zbiór biegów cykloidalnych o zerowym oddziale planetarnym

Przesyłowie planetarne robota o wysokim momentu obrotowym

Miejsce pochodzenia:

Jiangsu, Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

RV - F

Skontaktuj się z nami

Poproś o wycenę

RV-F Robot Planetary Zero Backlash Cycloidal Gearbox Wysoki moment obrotowy

Szczegóły produktu

Produkt:

Reduktor RV serii F

Materiał:

Stal, aluminium

prędkość wyjściowa:

15 obr./min

Moment wyjściowy:

5390 do 6860 Nm

Dopuszczalny moment zginający:

10780 do 15000 Nm

Utracony ruch:

Max. 1 min.

Moc wejściowa:

11,3 do 14,4 kW

Reakcja:

Max. 1 min.

Momentary max. Chwilowy maks. allowable torque dopuszczalny moment obrotowy<:

26950 do 34300 Nm

Model:

BX550F, BX700F

Kolor:

Słupek

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Kompaktowy sprzęt robotowy RV Reducer prędkości Minimalne reakcje

Najlepszą cenę

RV-C Flanged Robot Reducer Prędkości Głowa biegów Pusty wał

Najlepszą cenę

Zmniejszacz biegów z paskiem z głowicą biegów RV z reduktorem biegów serii Solid

Najlepszą cenę

RV-E Flanged Planetary Wheel Drive Reduccja skrzynia biegów Niska reakcja

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Wysoka precyzja i zero reakcji zwrotnej, wysoki moment obrotowy, skrzynia biegów RV serii F, RV - reduktor F

Reduktor wektorowy obrotowy (RV) to rodzaj reduktorów prędkości, który stanowi podstawowy element większości zaawansowanych robotów.zwiększona wydajność i mniejsze rozmiary.

Głównym celem reduktorów RV jest uczynienie farby wystarczająco cienką, aby można było ją rozpylać pistoletem, a także zapewnić wyrównanie farby i przyczepność.Składają się z kombinacji lub mieszanki różnych rozpuszczalników.

Kluczowe cechy

1Kompaktna konstrukcja: Reduktory RV są znane ze swojej kompaktowości, dzięki czemu nadają się do zastosowań, w których przestrzeń jest ograniczona.

2Wysoki współczynnik redukcji biegów: oferuje wysoki współczynnik redukcji biegów w stosunkowo małym opakowaniu, zapewniając precyzyjne sterowanie i wysoki moment obrotowy.

3. Zero Backlash: Jedną z kluczowych cech reduktorów RV jest ich zerowa reakcja, zapewniająca dokładne pozycjonowanie i płynną transmisję ruchu.

4Wysoka precyzja: Reduktory RV zapewniają wysoką precyzję i powtarzalność, dzięki czemu nadają się do zastosowań wymagających precyzyjnej kontroli ruchu.

SpEcyfikacjas

Tabela parametrów serii RV - F

Prędkość wyjścia ((r/min) 15 sztywność gięcia (wartość odniesienia) Dopuszczalny moment gięcia Maksymalna dopuszczalna chwilowość
moment biegnięcia Dopuszczalne przyspieszenie/
moment hamowania Maksymalna dopuszczalna chwilowość
moment obrotowy Błąd przenoszenia kątowego Reakcja Reakcja sprzętu sztywność skrętowa (wartość odniesienia) Dopuszczalne obciążenie siłą napędową

Model Współczynnik redukcji jednej jednostki redukcyjnej moment wyjściowy Moc wejściowa

Nm ((kgf-m) kW Nm/arc.min. (kgf-m/arc.min.) Nm ((kgf-m) Nm ((kgf-m) Nm ((kgf-m) Nm ((kgf-m) Max.Arc.min. Max.Arc.min. Max.Arc.min. Nm/arc.min. (kgf-m/arc.min.) N (kgf)

BX550F 40 5390 11.3 9100
(928) 10780
(1100) 21560
(2200) 13475
(wzrost) 26950
(2750) 1 1 1 1666
(170) 31360
(3200)

BX700F 200.33 6860 14.4 12700
(1296) 15000
(1530) 30000
3061) 17150
(1750) 34300
(3500) 1 1 1 2120
(216) 44000
(4489)

250.6

Kluczowe cechy reduktorów RV serii F

Produkt Wysokiej precyzji Reduktor RV

Materiał

Stal, aluminium

moment wyjściowy
5390 do 6860 Nm

Prędkość wyjścia 15 obrotów/min

Reakcja

Max. 1 min.

Maksymalny dopuszczalny moment obrotowy
26950 do 34300 Nm

Utrata ruchu

Max. 1 min.

Model

BX550F, BX700F

Kolor Słupek

Gwarancja 1 rok

Zastosowanie

Narzędzie maszyny wielozadaniowej

Narzędzie maszynowe CNC

Centrum obróbcze o podwójnej kolumnie

Maszyny do pakowania

Znaków：

Zestaw biegów cykloidalny z robotem bez reakcji przeciwnej

Zbiór biegów cykloidalnych o zerowym oddziale planetarnym

Przesyłowie planetarne robota o wysokim momentu obrotowym
