Cykloidalny koło szczytowe robot prędkość RV Reducer skrzynia biegów Aluminiowa stal

Przewód z reduktorem cycloidalnym

Aluminiowa skrzynia biegów reduktorów dla pojazdów ciężarowych

Cykloidalny robot redukujący prędkość

Miejsce pochodzenia:

Jiangsu, Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

RV - E

Skontaktuj się z nami

Poproś o wycenę

Cykloidalny koło szczytowe robot prędkość RV Reducer skrzynia biegów Aluminiowa stal

Szczegóły produktu

Produkt:

Zmniejszacz pojazdów samochodowych serii E

Materiał:

Stal, aluminium

Sztywność zakrętowa:

372 do 7448 Nm/arc.min.

Znamionowy moment obrotowy:

167 do 4410 Nm

Moment wyjściowy:

17 do 450 Nm

Utracony ruch:

Max. 1 min.

Znamionowa prędkość wyjściowa:

15 obr./min

Model:

BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E

Waga:

4,7 do 66,4 kg

Kolor:

Słupek

Zaprojektuj życie:

6000 godzin

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Kompaktowy sprzęt robotowy RV Reducer prędkości Minimalne reakcje

Najlepszą cenę

RV-C Flanged Robot Reducer Prędkości Głowa biegów Pusty wał

Najlepszą cenę

Zmniejszacz biegów z paskiem z głowicą biegów RV z reduktorem biegów serii Solid

Najlepszą cenę

RV-E Flanged Planetary Wheel Drive Reduccja skrzynia biegów Niska reakcja

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Solid Shaft Dobry sztywność i silna odporność na uderzenia Reducer RV serii E

Name: Cykloidalny koło szczytowe robot prędkość RV Reducer skrzynia biegów Aluminiowa stal
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: RV - E
Availability: InStock

Reduktor RV składa się z cykloidalnego koła szpilkowego i wsparcia planetarnego. Jest szeroko stosowany w robotach przemysłowych, narzędziach maszynowych i zastosowaniach medycznych ze względu na niewielki rozmiar,silna odporność na uderzenia, duży moment obrotowy, wysoka dokładność pozycjonowania, niskie drgania i duży współczynnik redukcji.

Reduktor RV ma dobrą sztywność, silną odporność na uderzenia, płynną transmisję i wysoką precyzję.Reduktor RV musi przesyłać duży moment obrotowyW projekcie zastosowano stosunkowo skomplikowaną konstrukcję przełożenia,i proces produkcji i kontrola kosztów są trudne. Reduktor RV nie ma elastycznie zdeformowanych komponentów siłowych wewnątrz, więc może wytrzymać określony moment obrotowy.Łatwo przebić się przez limit siły łożyska i spowodować nieprawidłowe zużycie lub złamanie łożyskaProblem ten jest bardziej widoczny podczas pracy przy dużych prędkościach, dlatego oczekiwany moment obrotowy reduktor RV znacznie zmniejsza się wraz z prędkością wejścia.

Kluczowe cechy

Odpowiedź przeciwna mniejsza niż 1 arc.min.
Strata ruchu mniejsza niż 1 łuk.min.
Wewnętrzne łożysko główne

SpEcyfikacjas

	Specyfikacja	Prędkość obrotowa
	20	17(167)
	40	42(412)
	80	80(784)
	110	110(1078)
	160	160(1568)
	320	320(3136)
	450	450 ((4410)

Tabela parametrów serii RV - E

Model	Sztywność skrętowa	Wymiar ((mm)		Moment obrotowy nominalny (T0)	Prędkość wyjściowa znamionowa (N0)	sztywność torsyjna	Utrata ruchu		Reakcja	Dopuszczalny moment gięcia (Nm)	Dopuszczalne obciążenie siłą napędową (N)	Waga (kg)
Model	Nm/arc.min.	a)	b	Moment obrotowy nominalny (T0)	Prędkość wyjściowa znamionowa (N0)	Nm/arc.min.	arc.min	Określenie prędkości obrotowej (Nm)	Arc.min.	Dopuszczalny moment gięcia (Nm)	Dopuszczalne obciążenie siłą napędową (N)	Waga (kg)
BX20E	372	20.1	113.3	167Nm	15 obrotów/min	49	MAX1	± 5.00	MAX1	882	3920	4.7
BX40E	931	29.6	143.7	412Nm		108		± 123		1666	5194	9.3
BX80E	1176	33.4	166	784Nm		196		± 23.5		2156	7840	13.1
BX110E	1470	32.2	176.6	1078Nm		294		± 323		2940	10780	17.4
BX160E	2940	47.8	210.9	1568Nm		392		±47.0		3920	14700	26.4
BX320E BX320E3	4900	56.4	251.4	3136Nm		980		±94.0		7056	19600	44.3
BX450E	7448	69	292.7	4410Nm		1176		±132.0		8820	24500	66.4

Szczegółowe obrazy

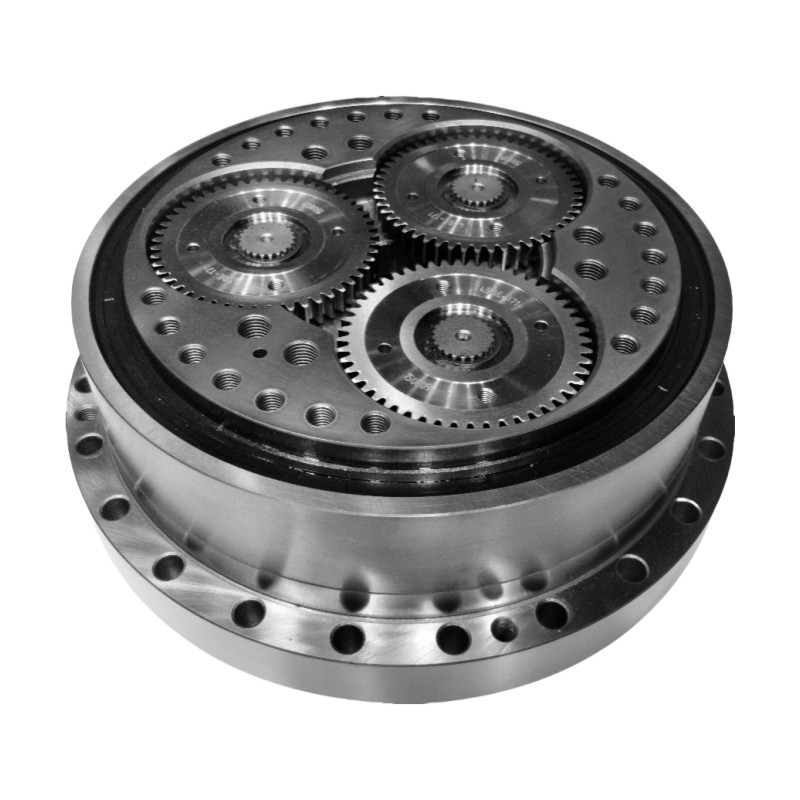

Cykloidalny koło szczytowe robot prędkość RV Reducer skrzynia biegów Aluminiowa stal 1

Kluczowe cechy reduktorów RV - E serii
Produkt	Zmniejszacz silnika RV
Materiał	Stal, aluminium
Standardowy współczynnik	od 57 do 160
Moment wyjściowy	Od 17 do 450 Nm
Sztywność skrętowa	372 do 7448 Nm/arc.min.
Moment obrotowy nominalny	Od 167 do 4410 Nm
Reakcja	Max. 1 min.
Maksymalny dopuszczalny moment obrotowy	833 do 22050 Nm
Prędkość wyjściowa znamionowa	15 obrotów/min
Model	BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E
Waga	40,7 do 66,4 kg
Żywotność projektu	6000 godzin
Gwarancja	1 rok

Zastosowanie

Wyroby układowe do układu układu układowego
SCARA, Pick & Place
Wskaźnik głowicy maszyny

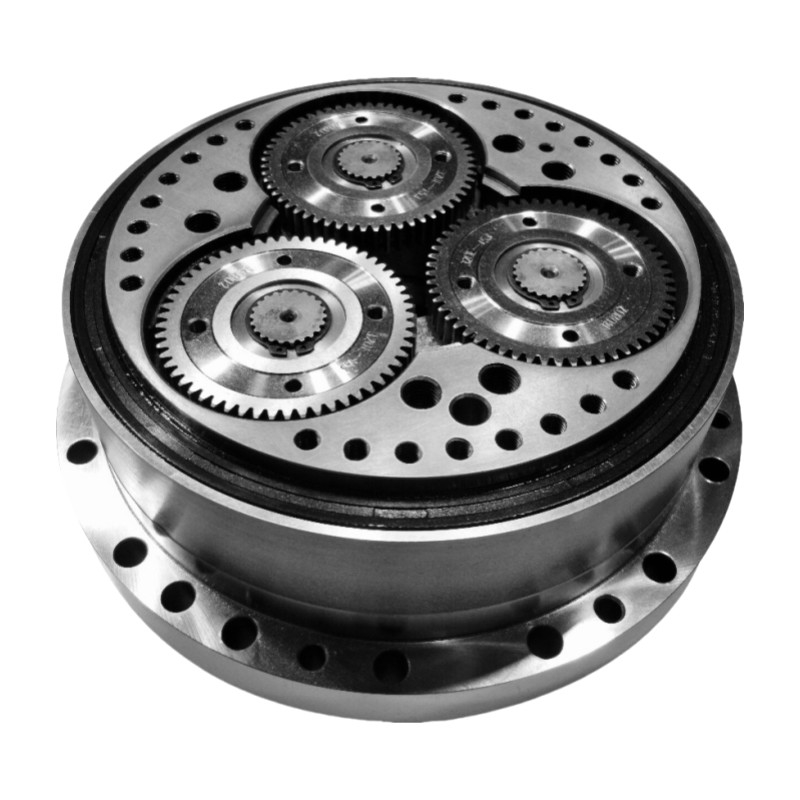

Cykloidalny koło szczytowe robot prędkość RV Reducer skrzynia biegów Aluminiowa stal 4
