Solid Shaft RV Gear Reducer Impact Resistance E Series dla robota

Reduktor biegów dla pojazdów ciężarowych Solid Shaft

Reduktor biegów dla pojazdów ciężarowych

Reduktor robotowy Solid Shaft

Miejsce pochodzenia:

Jiangsu, Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

RV - E

Skontaktuj się z nami

Poproś o wycenę

Solid Shaft RV Gear Reducer Impact Resistance E Series dla robota

Szczegóły produktu

Produkt:

Zmniejszacz pojazdów samochodowych serii E

Materiał:

Stal, aluminium

Sztywność zakrętowa:

372 do 7448 Nm/arc.min.

Znamionowy moment obrotowy:

167 do 4410 Nm

Moment wyjściowy:

17 do 450 Nm

Utracony ruch:

Max. 1 min.

Znamionowa prędkość wyjściowa:

15 obr./min

Model:

BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E

Waga:

4,7 do 66,4 kg

Kolor:

Słupek

Zaprojektuj życie:

6000 godzin

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Kompaktowy sprzęt robotowy RV Reducer prędkości Minimalne reakcje

Najlepszą cenę

RV-C Flanged Robot Reducer Prędkości Głowa biegów Pusty wał

Najlepszą cenę

Zmniejszacz biegów z paskiem z głowicą biegów RV z reduktorem biegów serii Solid

Najlepszą cenę

RV-E Flanged Planetary Wheel Drive Reduccja skrzynia biegów Niska reakcja

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Solid Shaft Dobry sztywność i silna odporność na uderzenia Reducer RV serii E

Reduktor RV sąwykorzystywane do trzech stawów pasa i łokcia nogi robota z dużym momentem obrotowym, a robot przemysłowy z dużym obciążeniem wykorzystuje RV do jednej, dwóch i trzech osi.W porównaniu z reduktorem harmonicznym, kluczem do redukcji RV leży w technologii przetwarzania i procesie montażu. Reduktor RV ma większą wytrzymałość na zmęczenie, sztywność i żywotność.

Kluczowe cechy

Zero Backlash: Jedną z kluczowych cech reduktorów RV jest ich zerowa reakcja, zapewniająca dokładne pozycjonowanie i płynną transmisję ruchu.
Wysoka precyzja: Reduktory RV zapewniają wysoką precyzję i powtarzalność, co sprawia, że nadają się do zastosowań wymagających precyzyjnej kontroli ruchu.
Wysoka zdolność momentu obrotowego: pomimo kompaktowych rozmiarów reduktory RV mogą obsługiwać obciążenia z dużym momentem obrotowym, dzięki czemu nadają się do wymagających zastosowań.
Niski poziom hałasu i wibracji: działają przy niskim poziomie hałasu i wibracji, zapewniając płynną i cichą pracę, która jest niezbędna w wielu zastosowaniach, w tym w robocie i automatyce.

SpEcyfikacjas

	Specyfikacja	Prędkość obrotowa
	20	17(167)
	40	42(412)
	80	80(784)
	110	110(1078)
	160	160(1568)
	320	320(3136)
	450	450 ((4410)

Tabela parametrów serii RV - E

Model	Sztywność skrętowa	Wymiar ((mm)		Moment obrotowy nominalny (T0)	Prędkość wyjściowa znamionowa (N0)	sztywność torsyjna	Utrata ruchu		Reakcja	Dopuszczalny moment gięcia (Nm)	Dopuszczalne obciążenie siłą napędową (N)	Waga (kg)
Model	Nm/arc.min.	a)	b	Moment obrotowy nominalny (T0)	Prędkość wyjściowa znamionowa (N0)	Nm/arc.min.	arc.min	Określenie prędkości obrotowej (Nm)	Arc.min.	Dopuszczalny moment gięcia (Nm)	Dopuszczalne obciążenie siłą napędową (N)	Waga (kg)
BX20E	372	20.1	113.3	167Nm	15 obrotów/min	49	MAX1	± 5.00	MAX1	882	3920	4.7
BX40E	931	29.6	143.7	412Nm		108		± 123		1666	5194	9.3
BX80E	1176	33.4	166	784Nm		196		± 23.5		2156	7840	13.1
BX110E	1470	32.2	176.6	1078Nm		294		± 323		2940	10780	17.4
BX160E	2940	47.8	210.9	1568Nm		392		±47.0		3920	14700	26.4
BX320E BX320E3	4900	56.4	251.4	3136Nm		980		±94.0		7056	19600	44.3
BX450E	7448	69	292.7	4410Nm		1176		±132.0		8820	24500	66.4

Szczegółowe obrazy

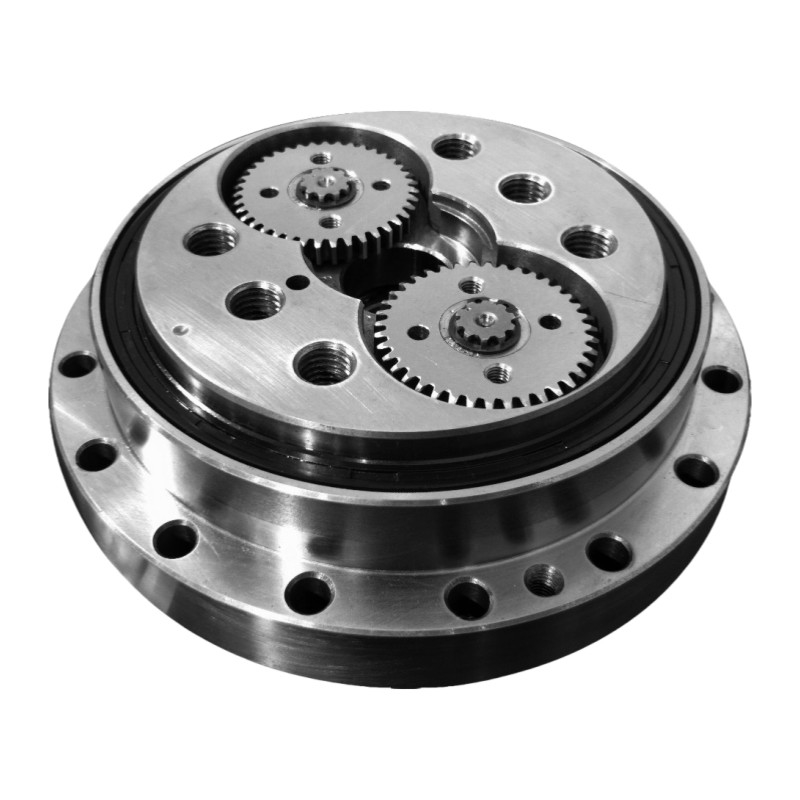

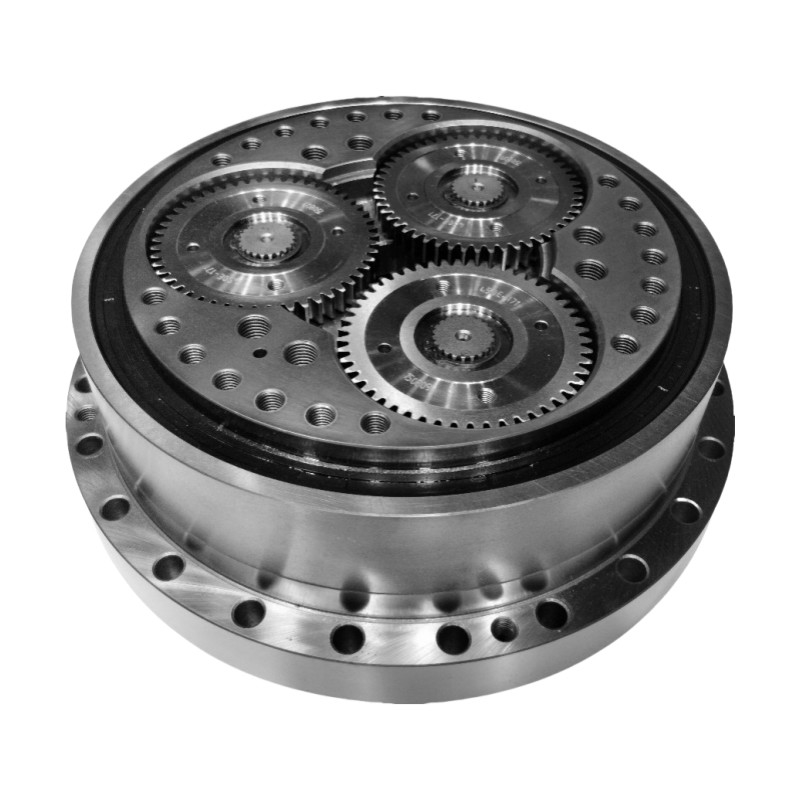

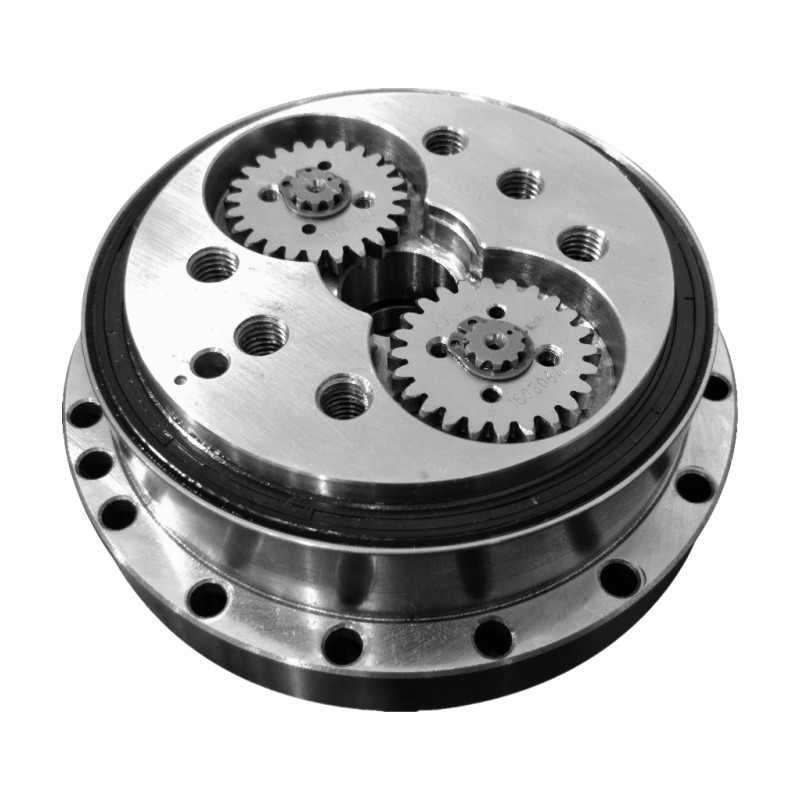

Solid Shaft RV Gear Reducer Impact Resistance E Series dla robota 1

Kluczowe cechy reduktorów RV - E serii
Produkt	Zmniejszacz silnika RV
Materiał	Stal, aluminium
Standardowy współczynnik	od 57 do 160
Moment wyjściowy	Od 17 do 450 Nm
Sztywność skrętowa	372 do 7448 Nm/arc.min.
Moment obrotowy nominalny	Od 167 do 4410 Nm
Reakcja	Max. 1 min.
Maksymalny dopuszczalny moment obrotowy	833 do 22050 Nm
Prędkość wyjściowa znamionowa	15 obrotów/min
Model	BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E
Waga	40,7 do 66,4 kg
Żywotność projektu	6000 godzin
Gwarancja	1 rok

Zastosowanie

Wyroby układowe do układu układu układowego
SCARA, Pick & Place
Wskaźnik głowicy maszyny

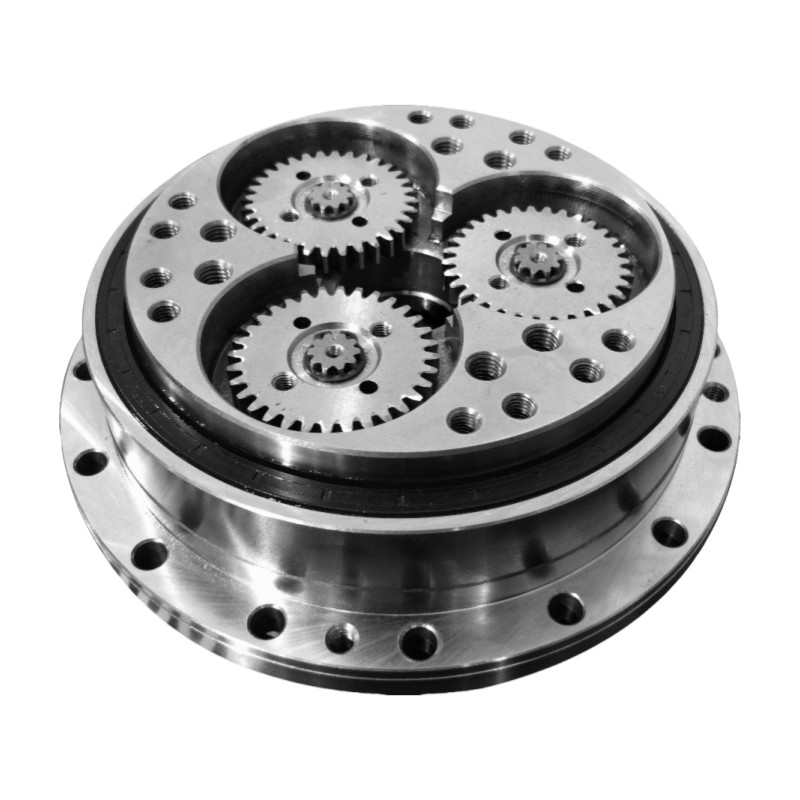

Solid Shaft RV Gear Reducer Impact Resistance E Series dla robota 4
