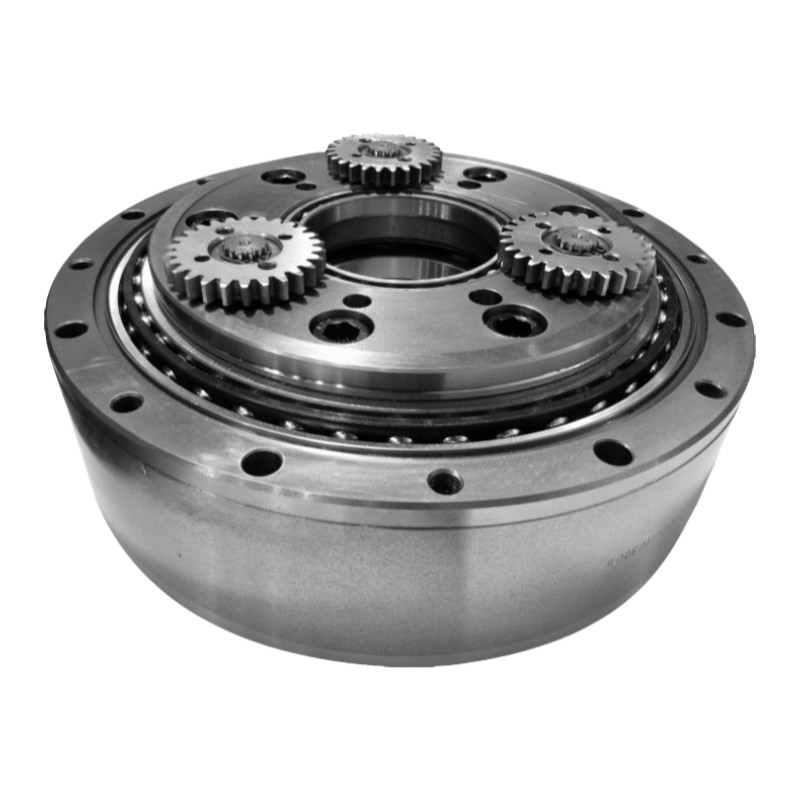

Name: RV-C zero reakcji Cycloidal Pinwheel Reducer Gearbox For Robotics
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Samochód kempingowy - C
Price: negocjowalne USD
Availability: InStock

Do domu > produkty > Reduktor RV >

RV-C zero reakcji Cycloidal Pinwheel Reducer Gearbox For Robotics

Robotika reduktor koła cykloidalnego

Zero Backlash reduktor koła cykloidalnego

Robotyka zero reakcji skrzynia biegów cykloidalnych

Miejsce pochodzenia:

Jiangsu, Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

Samochód kempingowy - C

Skontaktuj się z nami

Poproś o wycenę

RV-C zero reakcji Cycloidal Pinwheel Reducer Gearbox For Robotics

Szczegóły produktu

Produkt:

Reduktor RV z wałem drążonym serii C

Materiał:

Stal, aluminium

Sztywność zakrętowa:

421 do 24500 Nm/arc.min.

Utracony ruch:

Max. 1 min.

prędkość wyjściowa:

5 do 60 obr./min

Momentary max. Chwilowy maks. allowable torque dopuszczalny moment obrotowy<:

1372 do 78400 Nm

Maksymalna dopuszczalna prędkość obrotowa wyjścia:

80 obr./min

Model:

BX10C, BX27C, BX50C, BX100C BX120C, BX200C, BX320C, BX500C

Waga:

4,6 do 154 kg

Kolor:

Słupek

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Kompaktowy sprzęt robotowy RV Reducer prędkości Minimalne reakcje

Najlepszą cenę

RV-C Flanged Robot Reducer Prędkości Głowa biegów Pusty wał

Najlepszą cenę

Zmniejszacz biegów z paskiem z głowicą biegów RV z reduktorem biegów serii Solid

Najlepszą cenę

RV-E Flanged Planetary Wheel Drive Reduccja skrzynia biegów Niska reakcja

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Wysoki współczynnik redukcji biegów sztywność RV - C Series RV Reducer Prędkości

Reduktor RV jest nowym mechanizmem przesyłu opracowanym z tradycyjnej skrzynki biegów cykloidalnych i skrzynki biegów planetarnych.stabilna precyzja i wysoka wydajność.

Reduktor wektorowy obrotowy jest podstawowym elementem robotów przemysłowych, a wydajność transmisji jest niewątpliwie ważnym wskaźnikiem wydajności transmisji.łańcuch wymiarowy montażu prowadzi do przejścia między częściami, co może mieć pewien wpływ na efektywność przesyłu.

Kluczowe cechy

Konstrukcja osobowości wnętrznej

Odpowiedź przeciwna mniejsza niż 1 arc.min.

Strata ruchu mniejsza niż 1 łuk.min.

SpEcyfikacjas

　 Specyfikacja Prędkość obrotowa

10 10(98)

27 27(265)

50 50(490)

100 100 ((980)

120 120(1176)

200 200(1961)

320 320(3136)

400 400(3920)

500 500(4900)

Tabela parametrów RV - serii C

Model
Sztywność skrętowa

Nm/arc.min.
Wymiar ((mm) Dopuszczalny moment gięcia
(Nm) Dopuszczalne obciążenie siłą napędową
(N) sztywność torsyjna Reakcja przeciwna/Utracony wniosek

a) b Nm/arc.min. arc.min Określenie prędkości obrotowej
(Nm)

BX10C 421 28 119.2 686 5880 47 MAX1 ± 2.94

BX27C 1068 38.2 150.3 980 8820 147 ± 7.94

BX50C 1960 50.4 187.1 1764 11760 255 ± 14.7

BX100C 2813 58.7 207.6 2450 13720 510 ± 29.4

BX120C 2813 58.7 207.6 2450 13720 510 ± 29.4

BX200C 9800 76 280.4 8820 19600 980 ±58.8

BX320C 12740 114.5 360.5 20580 29400 1960 ±94.1

BX500C 24500 125 413.4 34300 39200 3430 ± 147.0

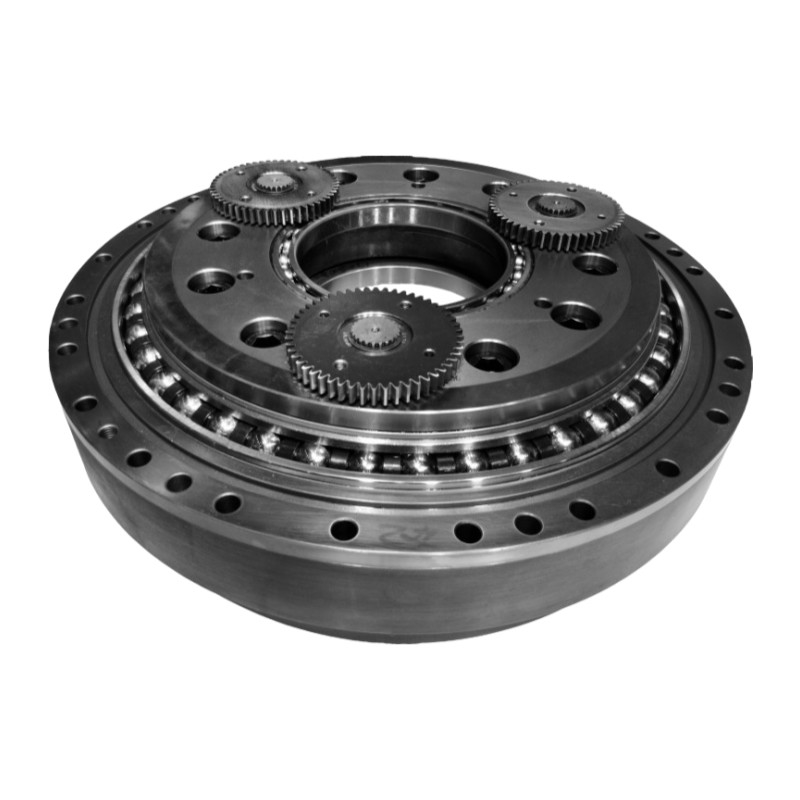

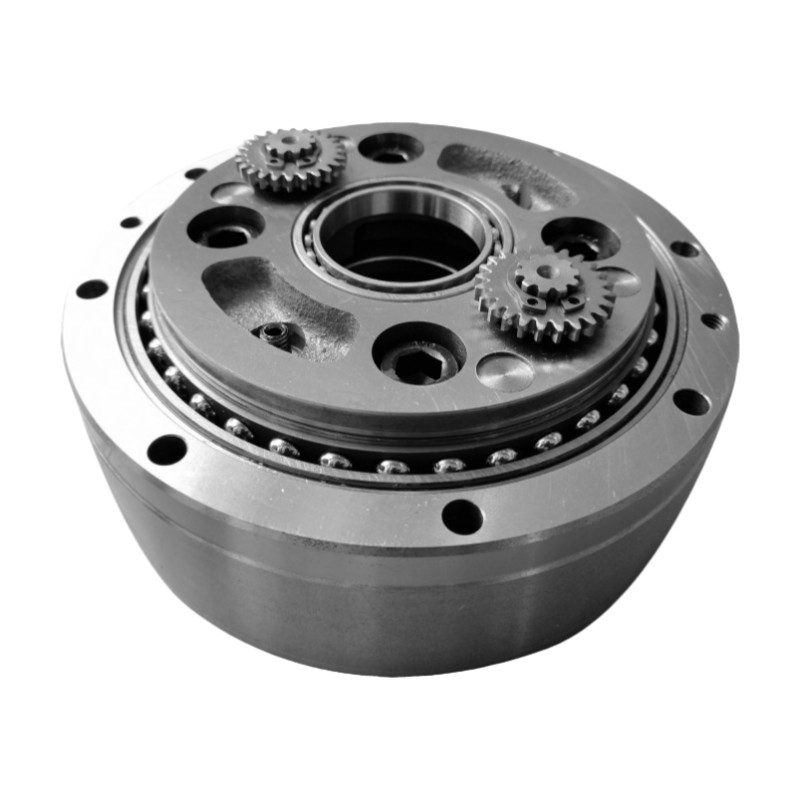

Szczegółowe obrazy

Kluczowe cechy RV - Reduktor RV z otworem pustym serii C

Produkt Reduktor RV z otworem pustym

Materiał

Stal, aluminium

Sztywność skrętowa
421 do 24500 Nm/arc.min.

Prędkość wyjściowa (r/min) Od 5 do 60

Reakcja

Max. 1 min.

Maksymalny dopuszczalny moment obrotowy
1372 do 78400 Nm

Maksymalna dopuszczalna prędkość obrotowa wyjściowa

80 obrotów/min

Model

BX10C, BX27C, BX50C, BX100, BX120C, BX200C, BX320C, BX500C

Waga
40,6 do 154 kg

Gwarancja 1 rok

Zastosowanie

Narzędzie maszyny wielozadaniowej

Żuraw stackerowy

Centrum obróbcze o podwójnej kolumnie

Stół trunnionowy

Znaków：

Robotika reduktor koła cykloidalnego

Zero Backlash reduktor koła cykloidalnego

Robotyka zero reakcji skrzynia biegów cykloidalnych

Wyślij do nas zapytanie

	Specyfikacja	Prędkość obrotowa
	10	10(98)
	27	27(265)
	50	50(490)
	100	100 ((980)
	120	120(1176)
	200	200(1961)
	320	320(3136)
	400	400(3920)
	500	500(4900)

Model	Sztywność skrętowa Nm/arc.min.	Wymiar ((mm)		Dopuszczalny moment gięcia (Nm)	Dopuszczalne obciążenie siłą napędową (N)	sztywność torsyjna	Reakcja przeciwna/Utracony wniosek
Model	Sztywność skrętowa Nm/arc.min.	a)	b	Dopuszczalny moment gięcia (Nm)	Dopuszczalne obciążenie siłą napędową (N)	Nm/arc.min.	arc.min	Określenie prędkości obrotowej (Nm)
BX10C	421	28	119.2	686	5880	47	MAX1	± 2.94
BX27C	1068	38.2	150.3	980	8820	147		± 7.94
BX50C	1960	50.4	187.1	1764	11760	255		± 14.7
BX100C	2813	58.7	207.6	2450	13720	510		± 29.4
BX120C	2813	58.7	207.6	2450	13720	510		± 29.4
BX200C	9800	76	280.4	8820	19600	980		±58.8
BX320C	12740	114.5	360.5	20580	29400	1960		±94.1
BX500C	24500	125	413.4	34300	39200	3430		± 147.0

Kluczowe cechy RV - Reduktor RV z otworem pustym serii C
Produkt	Reduktor RV z otworem pustym
Materiał	Stal, aluminium
Sztywność skrętowa	421 do 24500 Nm/arc.min.
Prędkość wyjściowa (r/min)	Od 5 do 60
Reakcja	Max. 1 min.
Maksymalny dopuszczalny moment obrotowy	1372 do 78400 Nm
Maksymalna dopuszczalna prędkość obrotowa wyjściowa	80 obrotów/min
Model	BX10C, BX27C, BX50C, BX100, BX120C, BX200C, BX320C, BX500C
Waga	40,6 do 154 kg
Gwarancja	1 rok
