Name: Precyzyjny generator fal naprężeniowych zamknięty Harmoniczny Zero Reakcja zwrotna Reducer Przesyłki
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-20-XX-U-IV
Availability: InStock

Do domu > produkty > Napęd harmoniczny >

Precyzyjny generator fal naprężeniowych zamknięty Harmoniczny Zero Reakcja zwrotna Reducer Przesyłki

Precyzyjny generator fal naprężeniowych

Zamknięty generator fal naprężenia harmonicznego

Zamknięty harmoniczny zerowy reduktor reakcji

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

LHT-20-XX-U-IV

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Produkt:

Reduktor harmonicznych Model 20

składniki:

Generator fal, Flexspline, Splajn kołowy

Współczynnik redukcji:

50:1, 80:1, 100:1, 120:1, 160:1

Reakcja:

≤20 sek. łuku

Maksymalna prędkość wejściowa:

6500 obr./min

Średnia prędkość wejściowa:

3500 obr./min

Zaprojektuj życie:

15000 godzin

Waga:

1,29 kg

Zastosowanie:

Maszyna do obróbki metalu, maszyny do obróbki, roboty

Gwarancja:

1 rok

Cechy:

Kompaktowość i niewielka waga, wysokie przełożenia, zerowy luz

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Lekka waga 2,47 kg Model 32 Reduktor fal naprężeniowych

Najlepszą cenę

Niski odruch i wysoka wydajność Model 25 Reducer fal naprężeniowych Ultralight Harmonic Gear Units

Najlepszą cenę

Wysoki współczynnik redukcji LSN serii Model 20 Reducer fal naprężeniowych 0,73 kg Jednostki biegów lekkiej wagi

Najlepszą cenę

Kompaktowy i lekki projekt Reduktor fal naprężeniowych serii LSN Model 14

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Doskonała biegówka o precyzyjnym układzie napędowym

Opis produktu

Zęby reduktor harmoniczny mają trzy podstawowe elementy: generator fali, flex spline i spline okrągły.

Bardziej złożone wersje mają czwarty element, zwykle używany do skrócenia długości całkowitej lub zwiększenia redukcji biegów w mniejszej średnicy, ale nadal stosują te same podstawowe zasady.

Zmiany reduktorów fal naprężeniowych oferują takie zalety, jak wysokie współczynniki redukcji w jednym etapie, zerowe odruchy i wysoka precyzja, której nie można równać konwencjonalnym zestawom biegów.

Składniki

1.Generator fal zestawu fal obciążeniowych składa się ze specjalnie zaprojektowanego cienkiego łożyska kulkowego, który jest zamontowany na węzlu eliptycznym.

2.Flexspline jest cienką, cylindryczną kubką wykonaną ze stali stopowej z zewnętrznymi zębami na otwartym końcu kubka.

3.Połączona zęba Flexspline przechodzą przez główną oś elipsu generatora fal.

Tabela parametrów znamionowych

Model	Współczynnik redukcji	Nazwa momentu obrotowego przy wejściu 2000 r/min		Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu		Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia		Dopuszczalny maksymalny moment obrotowy		Maksymalna dopuszczalna prędkość obrotowa wprowadzania (grusz)	Dopuszczalna średnia prędkość obrotowa wejściowa (grusz)	Reakcja	Waga	Żywotność projektu
		Nazwa momentu obrotowego przy wejściu 2000 r/min						Dopuszczalny maksymalny moment obrotowy			Dopuszczalna średnia prędkość obrotowa wejściowa (grusz)	Reakcja	Waga	Żywotność projektu
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	Kilogramowo	Godzina
20	50	33	3.3	73	7.4	44	4.5	127	13	6500	3500	≤ 20	1.29	10000
	80	44	4.5	96	9.8	61	6.2	165	17					15000
	100	52	5.3	107	10.9	64	6.5	191	20					15000
	120	52	5.3	113	11.5	64	6.5	191	20					15000
	160	52	5.3	120	12.2	64	6.5	191	20					15000

Precyzyjny generator fal naprężeniowych zamknięty Harmoniczny Zero Reakcja zwrotna Reducer Przesyłki 1

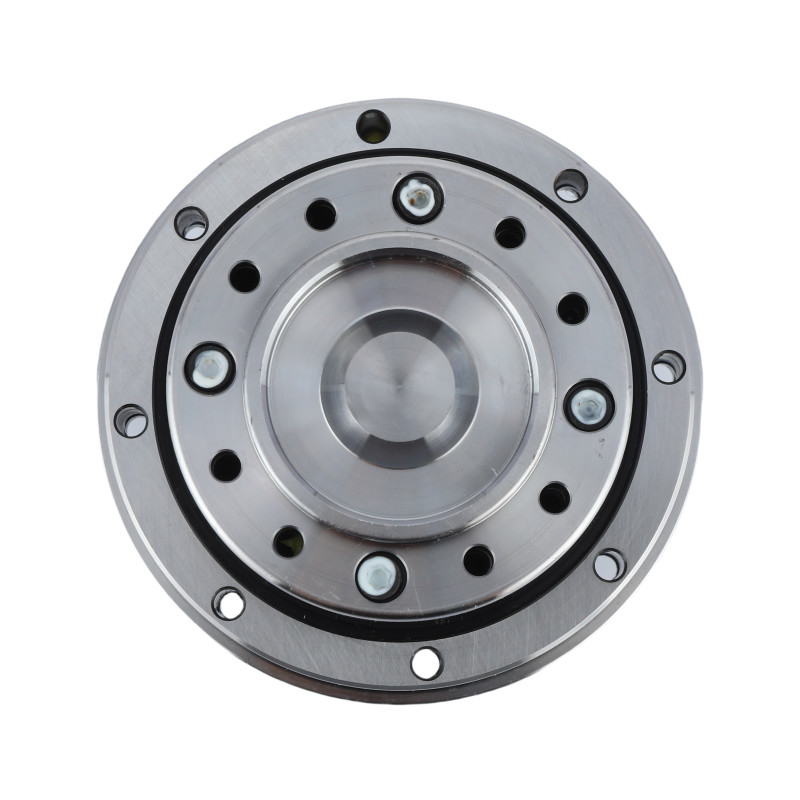

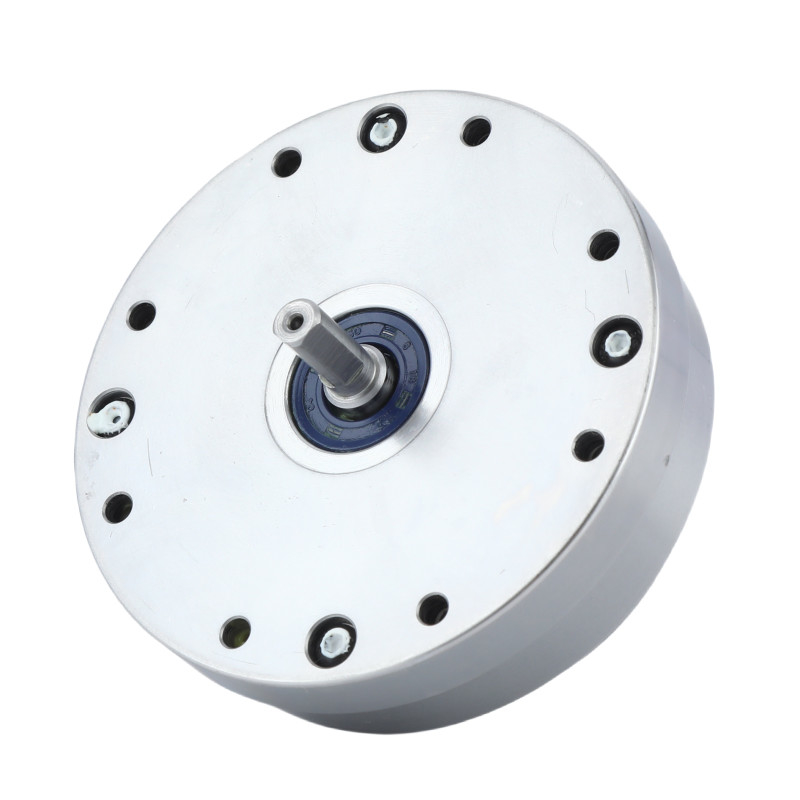

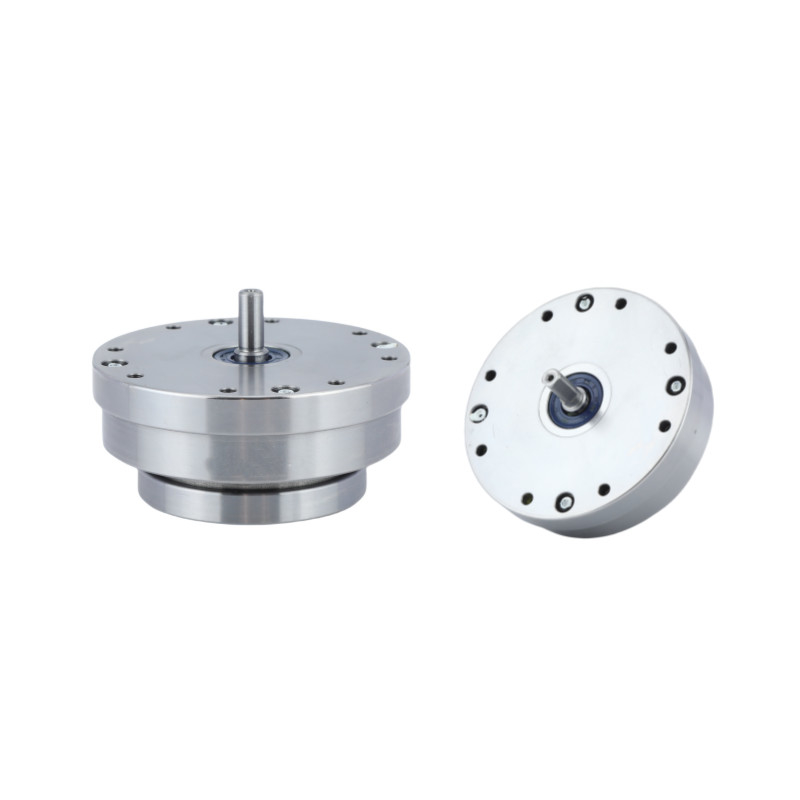

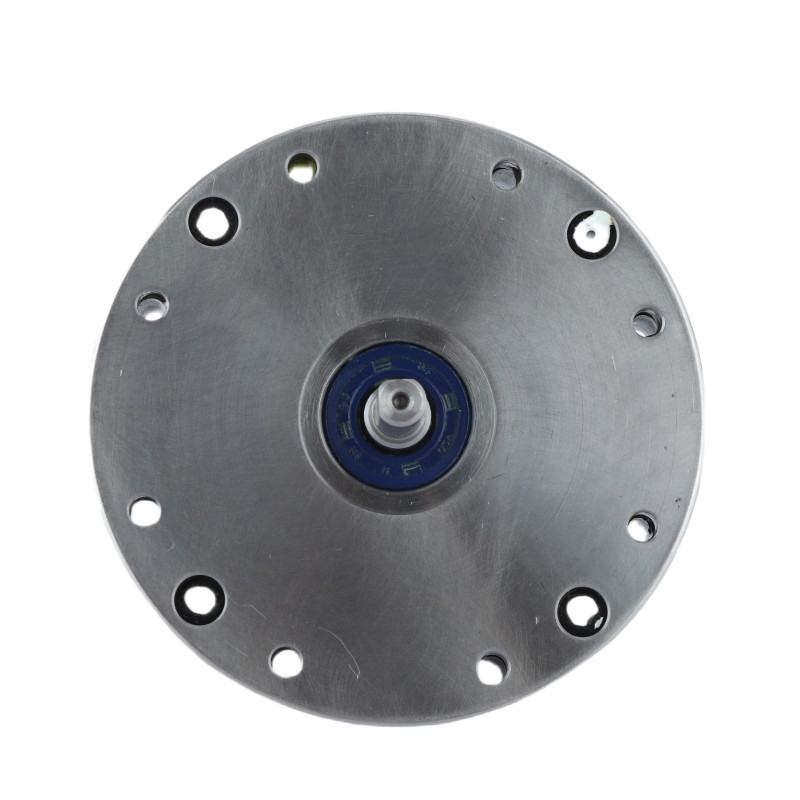

Szczegółowe obrazy

Kluczowe cechy jednostek przekładni harmonijnych LHT - IV modelu 20
Produkt	Model 20 napęd harmoniczny
Składniki	Generator fal, Flexspline, okrągły spline
Wskaźnik redukcji	50:1, 80:1, 100:1, 120:1, 160:1
Reakcja	Mniej niż 20 sekund łukowych
Średnia prędkość wejścia	6500 obrotów/min
Maksymalna prędkość wejścia	3500 obrotów/min
Życie zaprojektowane	15000 godzin
Model	20
Waga	1.29kg
Gwarancja	1 rok

Wnioski


Roboty przemysłowe	Urządzenia medyczne	Roboty humanoidalne

Maszyny optyczne	Powietrzne	Systemy produkcyjne
