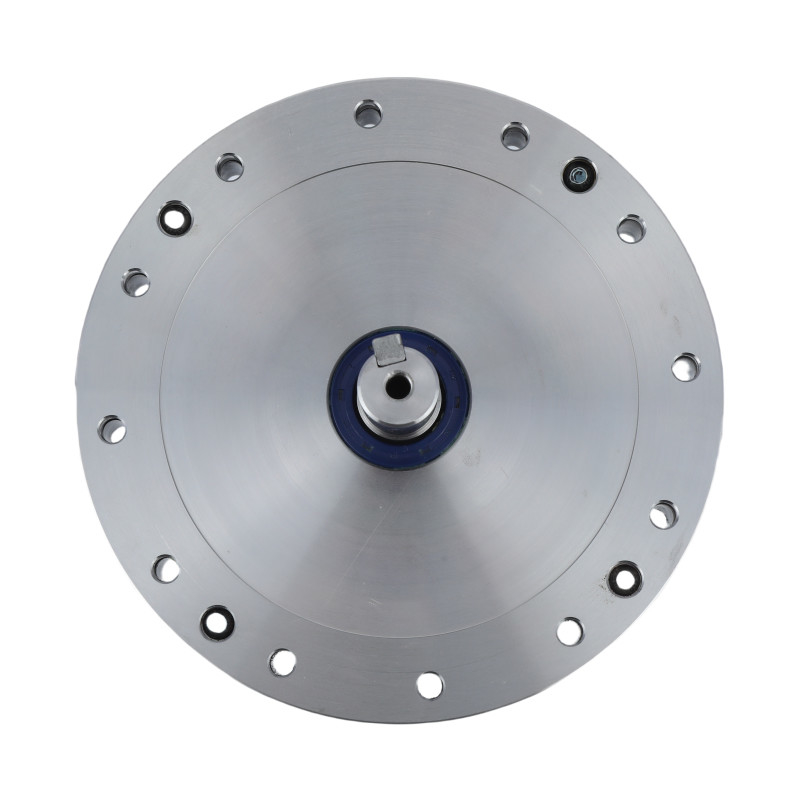

Szyfrowane przekładnie napędowe z falą naprężeniową z napędem harmonijnym do przenoszenia mocy mechanicznej

Przesyłowa skrzynia biegów harmonijna

Zmiany zestawu biegów mechanicznych

Pozostałe urządzenia

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

LHT-32-XX-U-IV

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Produkt:

Reduktor harmonicznych model 32

składniki:

Generator fal, Flexspline, Splajn kołowy

Współczynnik redukcji:

50:1, 80:1, 100:1, 120:1

Reakcja:

≤20 sek. łuku

Maksymalna prędkość wejściowa:

4800 obr./min

Średnia prędkość wejściowa:

3500 obr./min

Zaprojektuj życie:

15000 godzin

Waga:

4 kg

Zastosowanie:

Roboty humanoidalne, Maszyny do produkcji płytek drukowanych, Roboty, Systemy produkcyjne półprzewod

Gwarancja:

1 rok

Cechy:

Wysokie przełożenia, zerowy luz, wysoka precyzja

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Lekka waga 2,47 kg Model 32 Reduktor fal naprężeniowych

Najlepszą cenę

Niski odruch i wysoka wydajność Model 25 Reducer fal naprężeniowych Ultralight Harmonic Gear Units

Najlepszą cenę

Wysoki współczynnik redukcji LSN serii Model 20 Reducer fal naprężeniowych 0,73 kg Jednostki biegów lekkiej wagi

Najlepszą cenę

Kompaktowy i lekki projekt Reduktor fal naprężeniowych serii LSN Model 14

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Wysokiej precyzji model 32 pieczętowane zębatki harmoniczne

Name: Szyfrowane przekładnie napędowe z falą naprężeniową z napędem harmonijnym do przenoszenia mocy mechanicznej
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-32-XX-U-IV
Availability: InStock

Opis produktu

Reduktory harmoniczne są w swojej klasie, jeśli chodzi o sterowanie ruchem i mechaniczną transmisję mocy.

Zmiany reduktorów fal naprężeniowych oferują takie zalety, jak wysokie współczynniki redukcji w jednym etapie, zerowe odruchy i wysoka precyzja, której nie można równać konwencjonalnym zestawom biegów.

Zęby reduktor harmoniczny mają trzy podstawowe elementy: generator fali, flex spline i spline okrągły.

Jak to działa

Flexspline ma nieco mniejszą średnicę i ma dwa zęby mniej niż Spline okrągłe.Eliptyczny kształt generatora fal powoduje, że zęby Flexspline angażują się w okrągłą linię w dwóch przeciwnych regionach wzdłuż głównej osi elipsyNa każde 180 stopni obrotu w kierunku ruchu wskazówek zegara, zęby Flexspline są przesuwane w kierunku przeciwnym do ruchu wskazówek zegara o jeden ząb w stosunku do okrągłej linii.Każde pełne obrócenie w kierunku wskazówek wskazówek wskazówek zegara powoduje, że Flexspline porusza się w kierunku przeciwnym do wskazówek zegara o dwa zęby od swojej pierwotnej pozycji w stosunku do okrągłego spline

Szyfrowane przekładnie napędowe z falą naprężeniową z napędem harmonijnym do przenoszenia mocy mechanicznej 0

Specyfikacja

Model	Współczynnik redukcji	Nazwa momentu obrotowego przy wejściu 2000 r/min		Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu		Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia		Dopuszczalny maksymalny moment obrotowy		Maksymalna dopuszczalna prędkość obrotowa wprowadzania (grusz)	Dopuszczalna średnia prędkość obrotowa wejściowa (grusz)	Reakcja	Waga	Żywotność projektu
		Nazwa momentu obrotowego przy wejściu 2000 r/min						Dopuszczalny maksymalny moment obrotowy			Dopuszczalna średnia prędkość obrotowa wejściowa (grusz)	Reakcja	Waga	Żywotność projektu
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	Kilogramowo	Godzina
32	50	99	10	281	29	140	14	497	51	4800	3500	≤ 20	4	10000
	80	153	16	395	40	217	22	738	75					15000
	100	178	18	433	44	281	29	841	86					15000
	120	178	18	459	47	281	29	892	91					15000

Rysunki

Szyfrowane przekładnie napędowe z falą naprężeniową z napędem harmonijnym do przenoszenia mocy mechanicznej 4

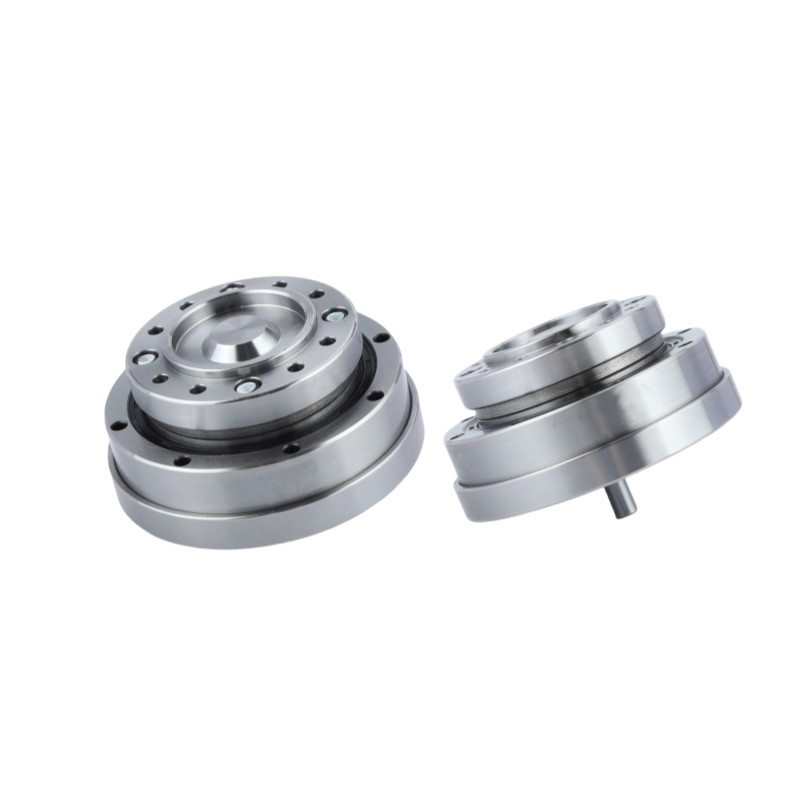

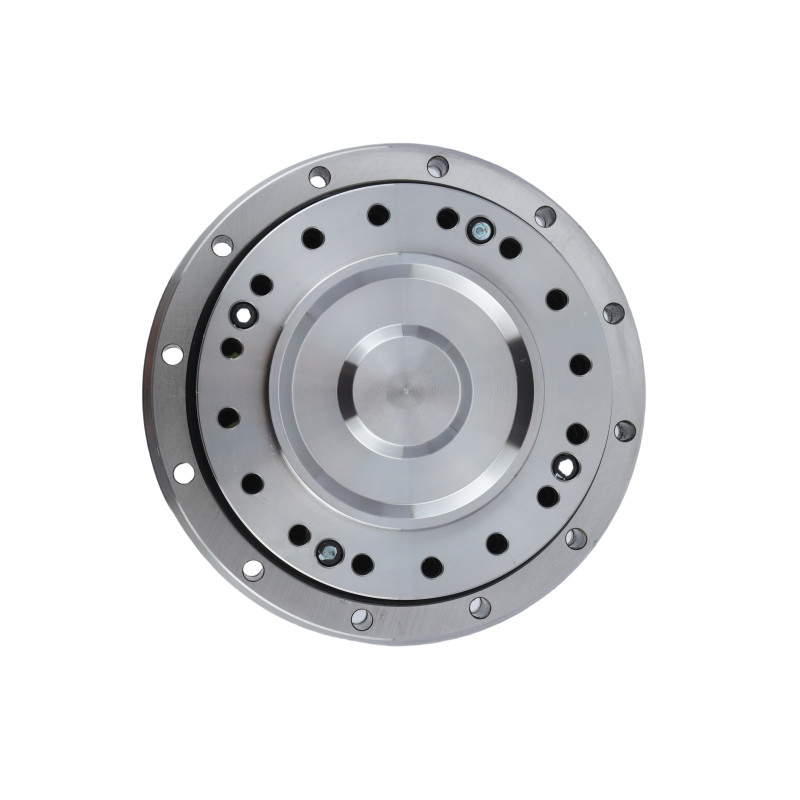

Szczegółowe obrazy

Kluczowe cechy jednostek przekładni harmonijnych LHT - IV wzoru 32
Produkt	Model 32 Harmoniczny napęd
Składniki	Generator fal, Flexspline, okrągły spline
Wskaźnik redukcji	50:1, 80:1, 100:1, 120:1
Reakcja	Mniej niż 20 sekund łukowych
Średnia prędkość wejścia	4800 obrotów/min
Maksymalna prędkość wejścia	3500 obrotów/min
Życie zaprojektowane	15000 godzin
Model	32
Waga	4 kg
Gwarancja	1 rok

Wnioski


Roboty przemysłowe	Roboty humanoidalne	Półprzewodnik
