Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Giant Precision
Orzecznictwo:
ISO9001
Numer modelu:
LHT-40-XX-U-IV
Przesunięcie z napięciem szczytowym Model 40
Opis produktu
Reduktory harmoniczne są w swojej klasie, jeśli chodzi o sterowanie ruchem i mechaniczną transmisję mocy.
Zmiany reduktorów fal naprężeniowych oferują takie zalety, jak wysokie współczynniki redukcji w jednym etapie, zerowe odruchy i wysoka precyzja, której nie można równać konwencjonalnym zestawom biegów.
Zęby reduktor harmoniczny mają trzy podstawowe elementy: generator fali, flex spline i spline okrągły.
Ta prosta konstrukcja składająca się z trzech elementów w połączeniu z unikalną zasadą działania umożliwia niezwykle wysoki współczynnik redukcji w bardzo kompaktowym i lekkim opakowaniu.Nie zmieniają się wielkość ani masa narzędzia w zależności od współczynnika redukcjiWysokie właściwości tej technologii przekładni, w tymzerowe odruchy, wysoki moment obrotowy, kompaktowy rozmiar, doskonała dokładność pozycji i powtarzalność są bezpośrednim wynikiem unikalnej zasady działania.
Jak to działa
Flexspline ma nieco mniejszą średnicę i ma dwa zęby mniej niż Spline okrągłe.Eliptyczny kształt generatora fal powoduje, że zęby Flexspline angażują się w okrągłą linię w dwóch przeciwnych regionach wzdłuż głównej osi elipsyNa każde 180 stopni obrotu w kierunku ruchu wskazówek zegara, zęby Flexspline są przesuwane w kierunku przeciwnym do ruchu wskazówek zegara o jeden ząb w stosunku do okrągłej linii.Każde pełne obrócenie w kierunku wskazówek wskazówek wskazówek zegara powoduje, że Flexspline porusza się w kierunku przeciwnym do wskazówek zegara o dwa zęby od swojej pierwotnej pozycji w stosunku do okrągłego spline
Tabela parametrów znamionowych
| Model | Współczynnik redukcji | Nazwa momentu obrotowego przy wejściu 2000 r/min | Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu | Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia | Dopuszczalny maksymalny moment obrotowy | Maksymalna dopuszczalna prędkość obrotowa wprowadzania (grusz) | Dopuszczalna średnia prędkość obrotowa wejściowa (grusz) | Reakcja | Waga | Żywotność projektu | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | Kilogramowo | Godzina | ||
| 32 | 50 | 99 | 10 | 281 | 29 | 140 | 14 | 497 | 51 | 4800 | 3500 | ≤ 20 | 4 | 10000 |
| 80 | 153 | 16 | 395 | 40 | 217 | 22 | 738 | 75 | 15000 | |||||
| 100 | 178 | 18 | 433 | 44 | 281 | 29 | 841 | 86 | 15000 | |||||
| 120 | 178 | 18 | 459 | 47 | 281 | 29 | 892 | 91 | 15000 | |||||

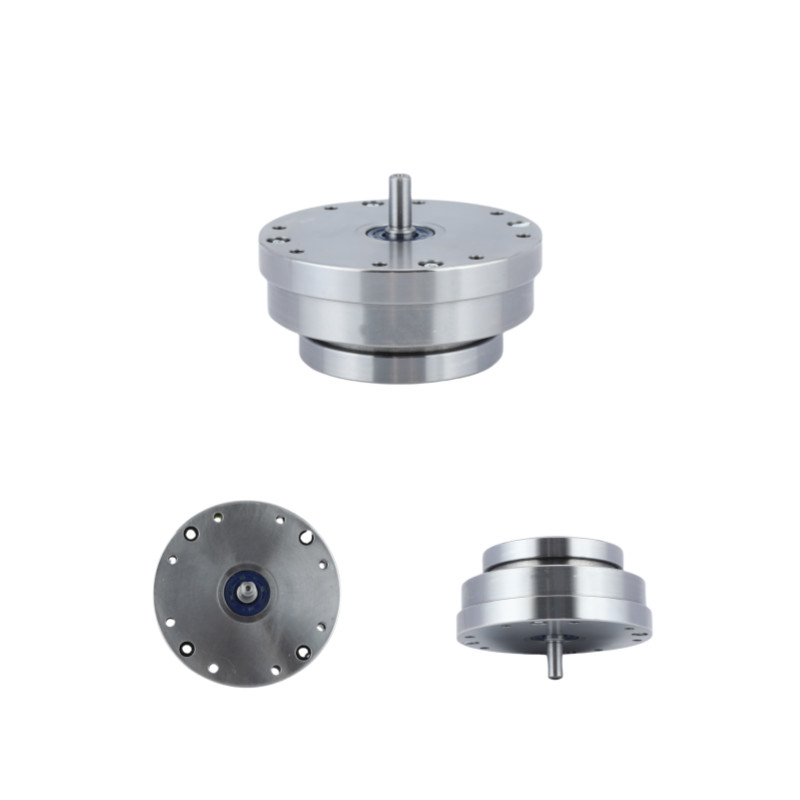

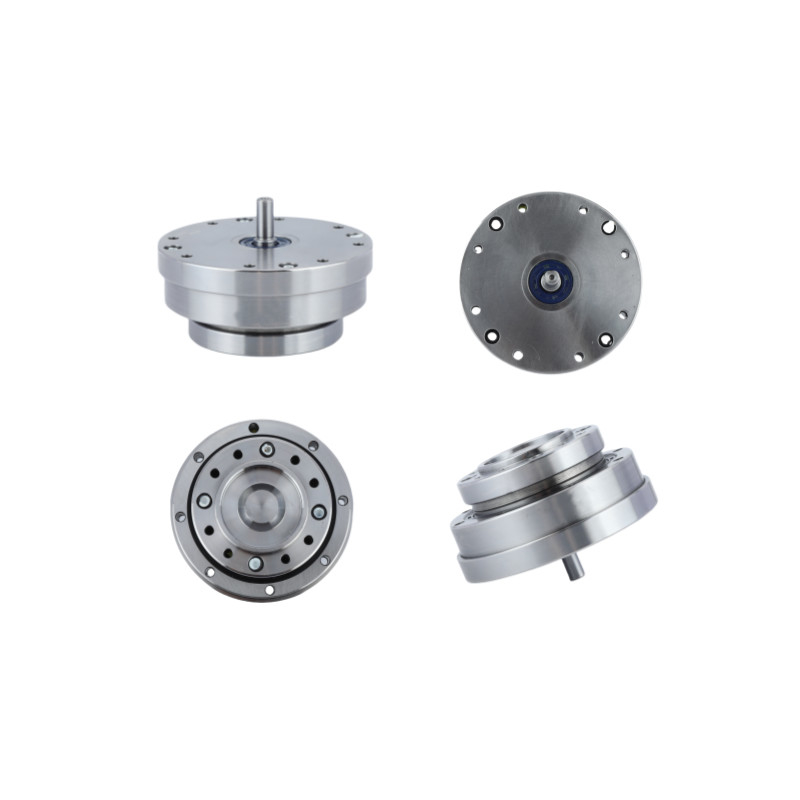

Szczegółowe obrazy
| Kluczowe cechy jednostek przekładni harmonijnych LHT - IV wzoru 40 | |||
| Produkt | Reduktor fal naprężeniowych modelu 40 | ||
|
Składniki
|
Generator fal, Flexspline, okrągły spline | ||
|
Wskaźnik redukcji
|
50:1, 80:1, 100:1, 120:1 | ||
|
Reakcja
|
Mniej niż 20 sekund łukowych | ||
|
Średnia prędkość wejścia
|
4000 obrotów/min | ||
|
Maksymalna prędkość wejścia
|
3000 obrotów/min | ||
|
Życie zaprojektowane
|
15000 godzin | ||
|
Model
|
40 | ||
|
Waga
|
7 kg | ||
| Gwarancja | 1 rok | ||
| Zastosowanie | Maszyny przetwórcze, systemy pomiarowe, analityczne i badawcze, roboty | ||
Wnioski
|
|
|
| Roboty przemysłowe | Urządzenia medyczne | Roboty humanoidalne |
|
|
|
| Maszyny optyczne | Półprzewodnik | Powietrzne |
