Zmniejszacz fal naprężeniowych dla robotyki

Szybko zmniejszający się układ napędowy

Przesunięcie harmoniczne fal naprężeniowych

Reduktor fal obciążenia harmonijnego

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

LSN-14-XX-U-II

Skontaktuj się z nami

Poproś o wycenę

Zmniejszacz fal naprężeniowych dla robotyki

Szczegóły produktu

Model:

Produkt:

Reduktor fali naprężeń model 14

składniki:

Generator fal, Flexspline, Splajn kołowy

Współczynnik redukcji:

50:1, 80:1, 100:1, 120:1

Reakcja:

≤20 sek. łuku

Znamionowy moment obrotowy przy prędkości wejściowej 2000 obr./min:

50,4 do 7,8 Nm

Maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu:

Od 18 do 28 Nm

Średnia prędkość wejściowa:

3500 obr./min

Zaprojektuj życie:

15000 godzin

Cechy:

Wysoki moment obrotowy, wysoka precyzja i niski luz

Waga:

0,39 kg

Zastosowanie:

Nowy przemysł energetyczny, robotyka, przemysł lotniczy, maszyny CNC

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Lekka waga 2,47 kg Model 32 Reduktor fal naprężeniowych

Najlepszą cenę

Niski odruch i wysoka wydajność Model 25 Reducer fal naprężeniowych Ultralight Harmonic Gear Units

Najlepszą cenę

Wysoki współczynnik redukcji LSN serii Model 20 Reducer fal naprężeniowych 0,73 kg Jednostki biegów lekkiej wagi

Najlepszą cenę

Kompaktowy i lekki projekt Reduktor fal naprężeniowych serii LSN Model 14

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Wysokie współczynniki redukcji Harmoniczne przekładnie Reducer fal naprężeniowych

Seria LSN to zestaw biegów składowych o wysokim momentie obrotowym w połączeniu z precyzyjnym łożyskiem i kołnierzem biegów krzyżowych.Seria LSN II jest dostępna w 5 rozmiarach z stosunkami 501:1 do 160:1Jeśli Twoja aplikacja nie wymaga dużego momentu obrotowego, przekładnia serii LSN jest doskonałym alternatywnym przekładnikiem.

Kluczowe cechy

Zero sprzeciwu
Maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu: od 18Nm do 28Nm
Dokładność <1 minę łukową
Współczynnik redukcji 50:1 do 120:1
Wysoka sztywność skrętowa
Wysoka wydajność
Bezproblemowa eksploatacja
Ręczne łożyska wyjściowe rurowe
Flanca wyjściowa do bezpośredniego zamontowania obciążenia

Specyfikacje

Model	Współczynnik redukcji	Nazwa momentu obrotowego przy wejściu 2000 r/min		Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu		Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia		Dopuszczalny maksymalny moment obrotowy		Maksymalna dopuszczalna prędkość obrotowa wejściowa	Dopuszczalna średnia prędkość obrotowa wejściowa	Reakcja	Waga	Żywotność projektu
		Nazwa momentu obrotowego przy wejściu 2000 r/min						Dopuszczalny maksymalny moment obrotowy		Tłuszcz	Tłuszcz	Reakcja	Waga	Żywotność projektu
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	kg	Godzina
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤ 20	0.39	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000

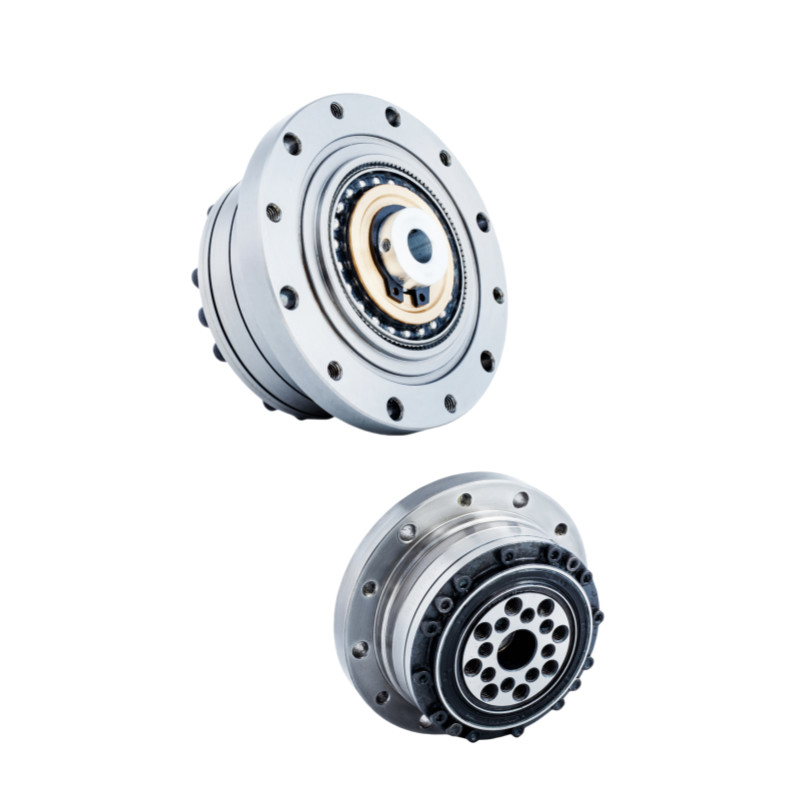

Zmniejszacz fal naprężeniowych dla robotyki 1

Szczegółowe obrazy

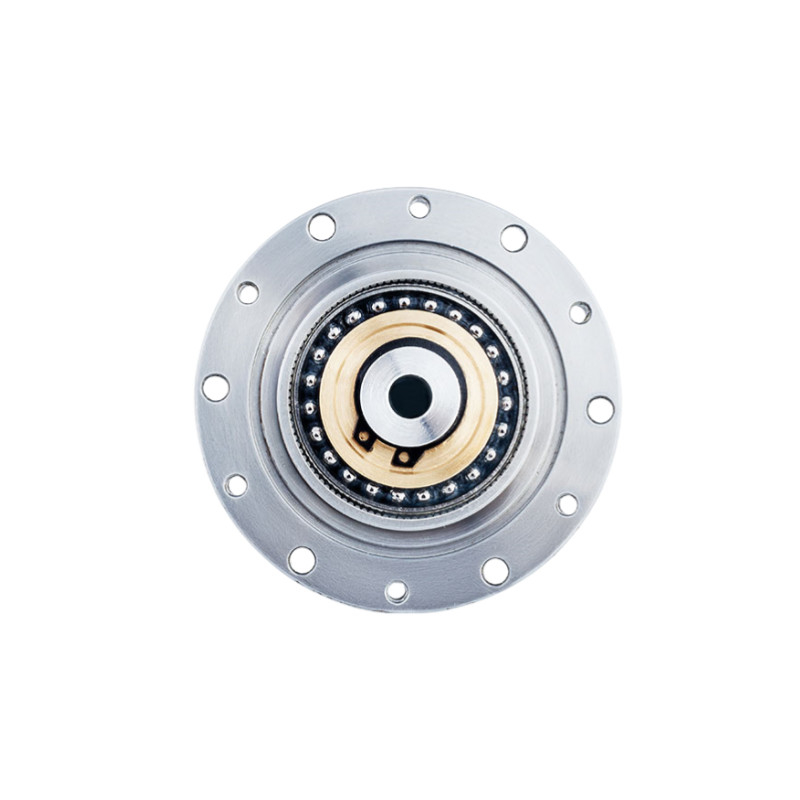

Zmniejszacz fal naprężeniowych dla robotyki 2

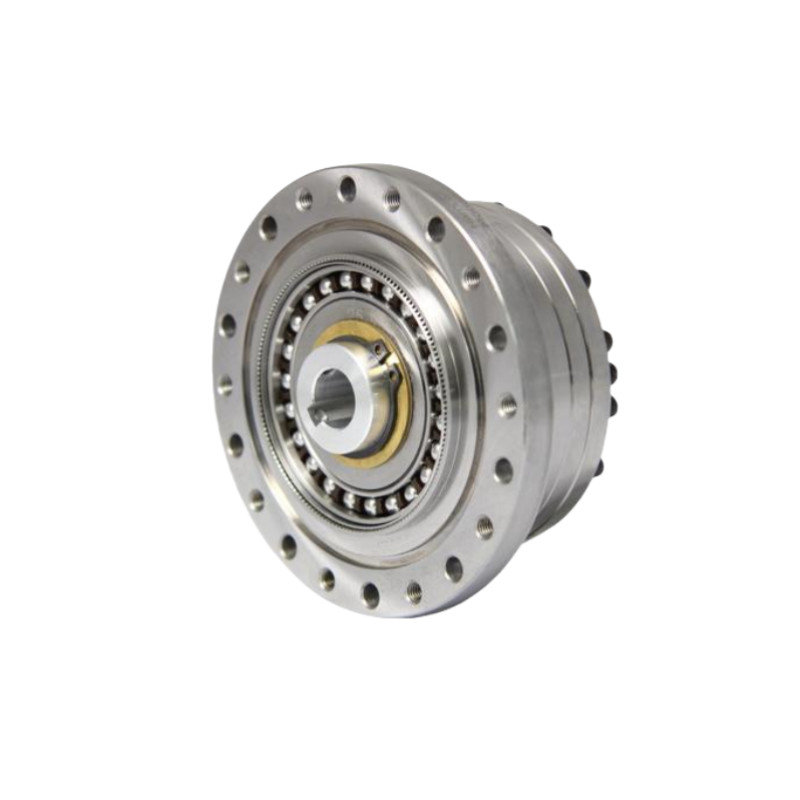

Zmniejszacz fal naprężeniowych dla robotyki 3

Zmniejszacz fal naprężeniowych dla robotyki 4

	Kluczowe cechy jednostek przekładni harmonijnych LSN - II modelu 14
	Produkt	Model 14 Harmoniczny napęd
	Składniki	Generator fal, Flexspline, okrągły spline
	Wskaźnik redukcji	50:1, 80:1, 100:1, 120:1
	Reakcja	Mniej niż 20 sekund łukowych
	Średnia prędkość wejścia	3500 obrotów/min
	Maksymalna prędkość wejścia	8500 obrotów/min
	Życie zaprojektowane	15000 godzin
	Model	14
	Waga	00,39 kg
	Gwarancja	1 rok

Wnioski


Roboty przemysłowe	Urządzenia medyczne	Roboty humanoidalne

Maszyny optyczne	Powietrzne	Systemy produkcyjne
