Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Giant Precision
Orzecznictwo:
ISO9001
Numer modelu:
LSN-17-XX-U-II

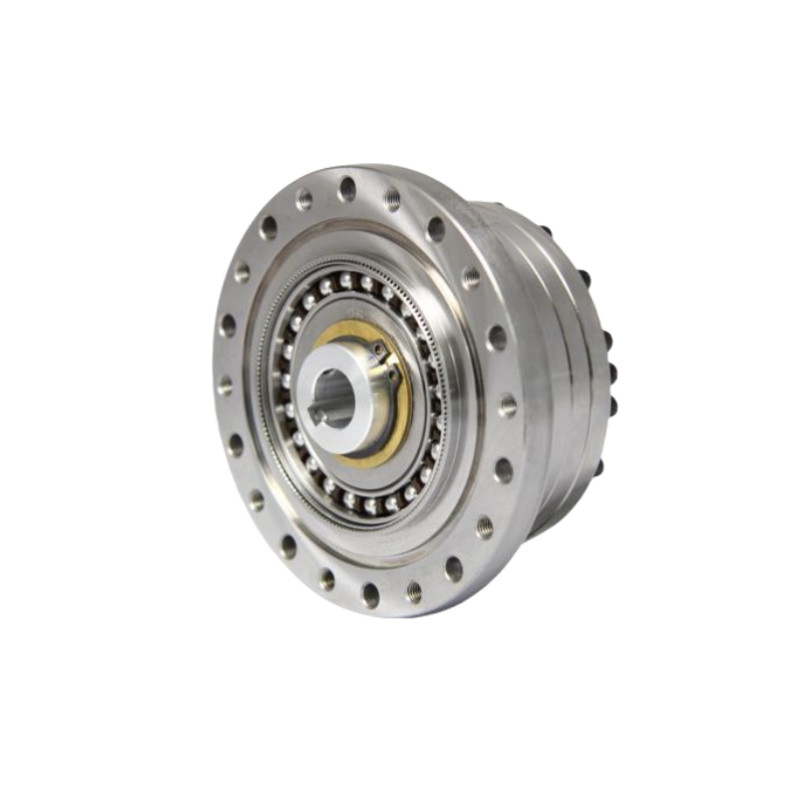

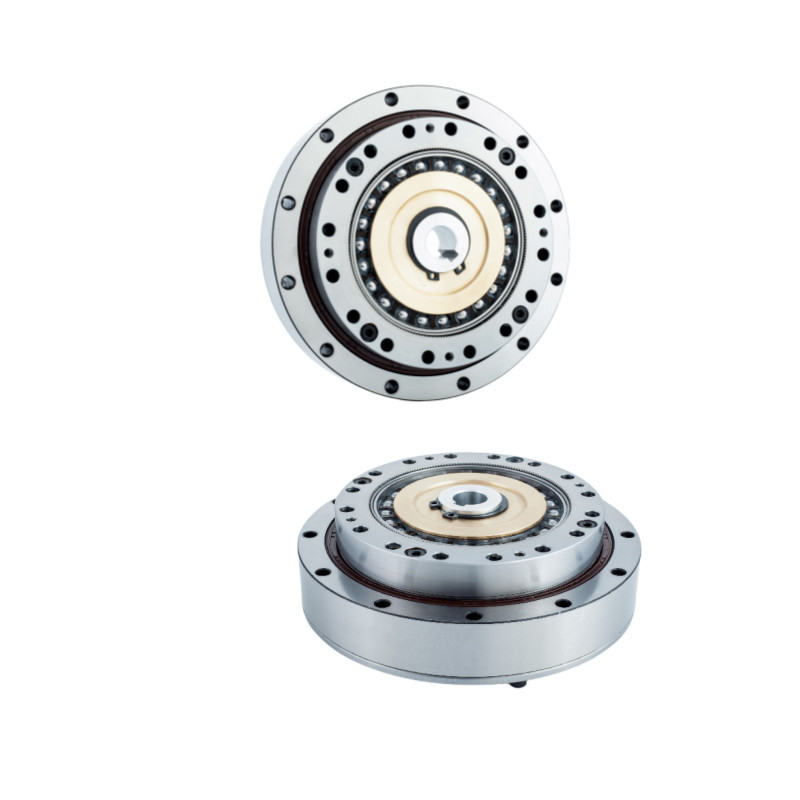

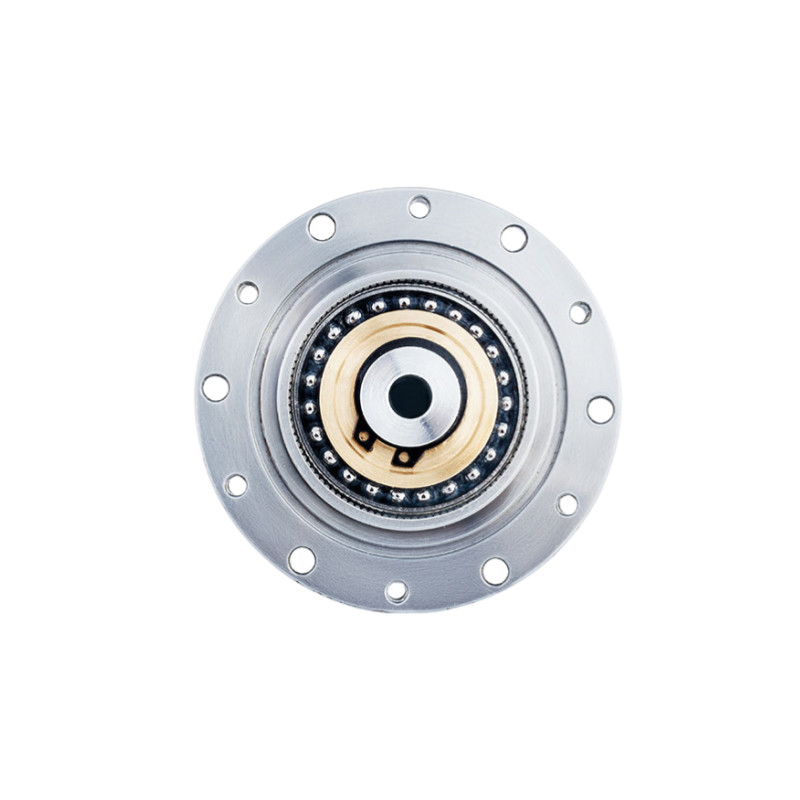

Seria LSN to zestaw biegów składowych o wysokim momentie obrotowym w połączeniu z precyzyjnym łożyskiem i kołnierzem biegów krzyżowych.Seria LSN II jest dostępna w 5 rozmiarach z stosunkami 501:1 do 160:1Jeśli Twoja aplikacja nie wymaga dużego momentu obrotowego, przekładnia serii LSN jest doskonałym alternatywnym przekładnikiem.
Seria LSN jest linią lekkich produktów, zaprojektowaną w celu zmniejszenia masy samego sprzętu mechanicznego i ułatwienia lekkiej konstrukcji robotów przemysłowych.Umożliwia to większe prędkości i zwiększenie pojemności ładunku dla robotów przemysłowych.
 |
Kluczowe cechy
|
Zalety
Łatwość konstrukcji jest osiągana dzięki zoptymalizowanej konstrukcji i wykorzystaniu najwyższej jakości materiałów, co powoduje znaczne zmniejszenie masy produktu o 30%.
Standardowa konstrukcja beczki w kształcie kubka dla elastycznego koła, w połączeniu z wysoko sztywnymi łożyskami krzyżowymi pełnego walca.
Wykorzystując samodzielnie opracowany proces obróbki cieplnej CMP, konstrukcja profilu zęba LS zapewnia precyzyjne szlifowanie z dokładnością ścieżki 1um.
Kompaktny i zwięzły projekt konstrukcyjny, bez sprzeciwu, bezpośrednie podłączenie silnika i wygodna instalacja.
Wejście i wyjście koksyjne.
Doskonała dokładność i powtarzalność.
Artykuł specyfikacji
| Model | Współczynnik redukcji | Nazwa momentu obrotowego przy wejściu 2000 r/min | Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu | Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia | Dopuszczalny maksymalny moment obrotowy | Maksymalna dopuszczalna prędkość obrotowa wejściowa | Dopuszczalna średnia prędkość obrotowa wejściowa | Reakcja | Waga | Żywotność projektu | ||||
| Tłuszcz | Tłuszcz | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Godzina | ||
| 14 | 50 | 5.4 | 0.55 | 18 | 1.8 | 6.9 | 0.7 | 35 | 3.6 | 8500 | 3500 | ≤ 20 | 0.39 | 10000 |
| 80 | 7.8 | 0.8 | 23 | 2.4 | 11 | 1.1 | 47 | 4.8 | 15000 | |||||
| 100 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 120 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
Rysunek
|
Kluczowe cechy urządzenia LSN - II Model 17 Harmonic Reudcer | |||
| Produkt | Model 17 Harmoniczne napędy | |||
|
Składniki
|
Generator fal, Flexspline, okrągły spline | |||
|
Wskaźnik redukcji
|
50:1, 80:1, 100:1, 120:1 | |||
|
Reakcja
|
Mniej niż 20 sekund łukowych | |||
|
Średnia prędkość wejścia
|
3500 obrotów/min | |||
|
Maksymalna prędkość wejścia
|
7300 obrotów/min | |||
|
Życie zaprojektowane
|
15000 godzin | |||
|
Model
|
17 | |||
|
Waga
|
00,52 kg | |||
| Gwarancja | 1 rok | |||
