Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Giant Precision
Orzecznictwo:
ISO9001
Numer modelu:
LSN-20-XX-U-II

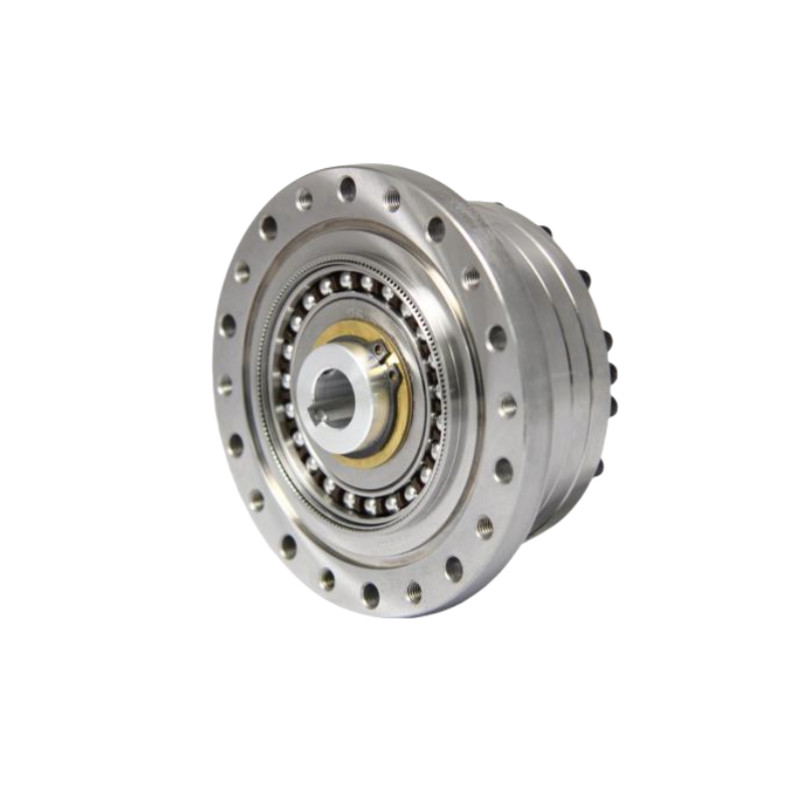

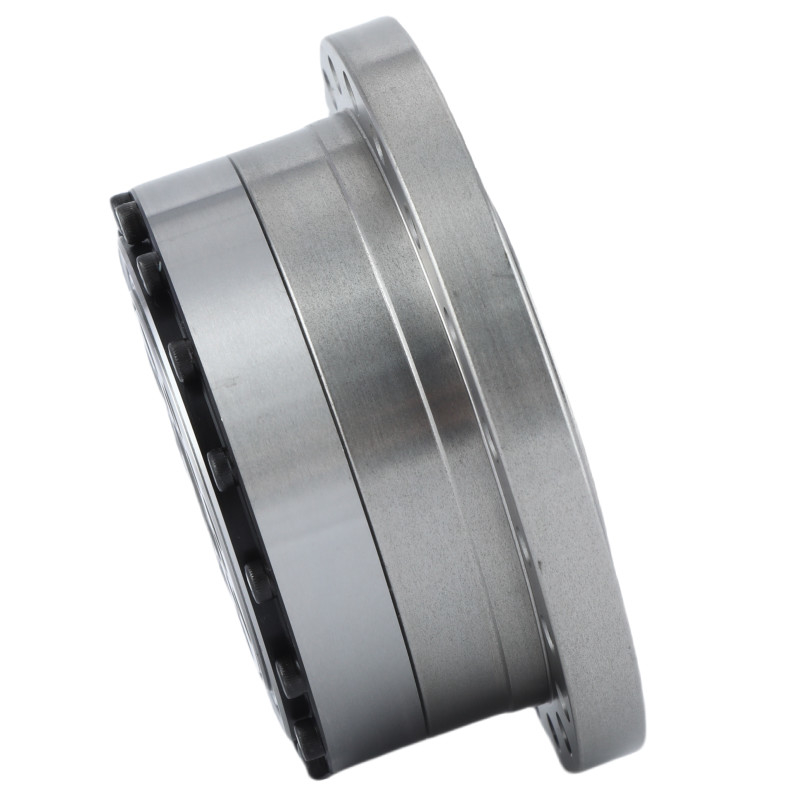

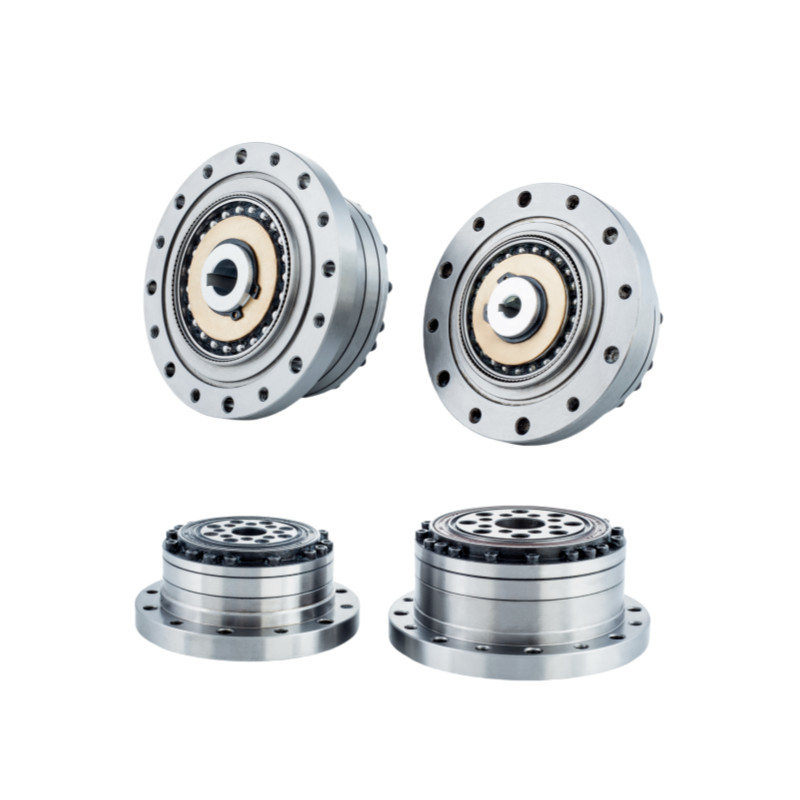

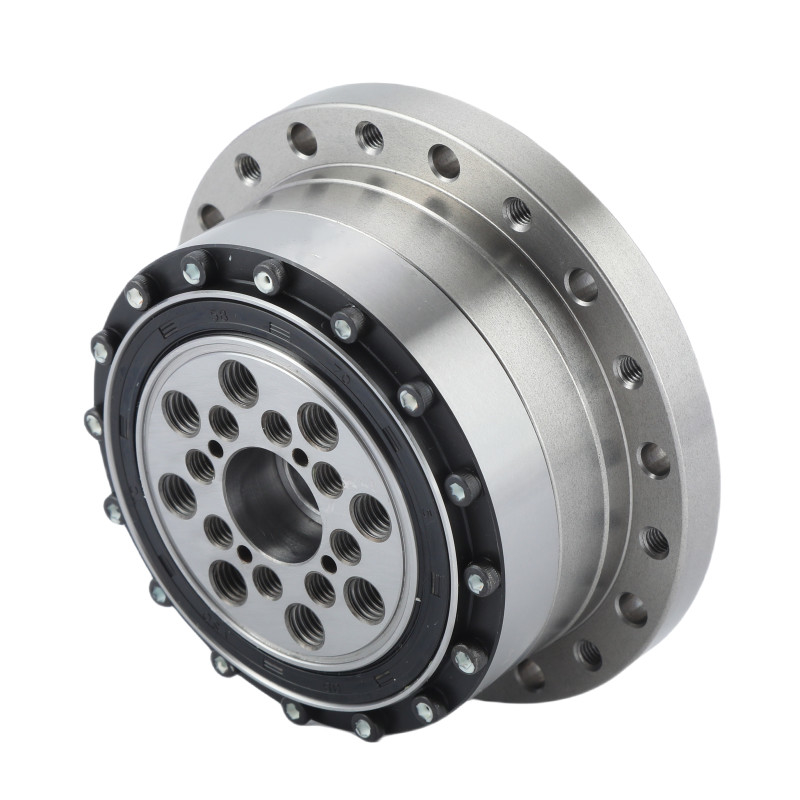

Seria LSN to zestaw biegów składowych o wysokim momentie obrotowym w połączeniu z precyzyjnym łożyskiem i kołnierzem biegów krzyżowych.Seria LSN II jest dostępna w 5 rozmiarach z stosunkami 501:1 do 160:1Jeśli Twoja aplikacja nie wymaga dużego momentu obrotowego, przekładnia serii LSN jest doskonałym alternatywnym przekładnikiem.
Seria LSN jest linią lekkich produktów, zaprojektowaną w celu zmniejszenia masy samego sprzętu mechanicznego i ułatwienia lekkiej konstrukcji robotów przemysłowych.Umożliwia to większe prędkości i zwiększenie pojemności ładunku dla robotów przemysłowych.
Jak to działa
Flexspline ma nieco mniejszą średnicę i ma dwa zęby mniej niż Spline okrągłe.Eliptyczny kształt generatora fal powoduje, że zęby Flexspline angażują się w okrągłą linię w dwóch przeciwnych regionach wzdłuż głównej osi elipsyNa każde 180 stopni obrotu w kierunku ruchu wskazówek zegara, zęby Flexspline są przesuwane w kierunku przeciwnym do ruchu wskazówek zegara o jeden ząb w stosunku do okrągłej linii.Każde pełne obrócenie w kierunku wskazówek wskazówek wskazówek zegara powoduje, że Flexspline porusza się w kierunku przeciwnym do wskazówek zegara o dwa zęby od swojej pierwotnej pozycji w stosunku do okrągłej szpiny.
|
Kluczowe cechy
|
Zalety
Łatwość konstrukcji jest osiągana dzięki zoptymalizowanej konstrukcji i wykorzystaniu najwyższej jakości materiałów, co powoduje znaczne zmniejszenie masy produktu o 30%.
Standardowa konstrukcja beczki w kształcie kubka dla elastycznego koła, w połączeniu z wysoko sztywnymi łożyskami krzyżowymi pełnego walca.
Wykorzystując samodzielnie opracowany proces obróbki cieplnej CMP, konstrukcja profilu zęba LS zapewnia precyzyjne szlifowanie z dokładnością ścieżki 1um.
Kompaktny i zwięzły projekt konstrukcyjny, bez sprzeciwu, bezpośrednie podłączenie silnika i wygodna instalacja.
Wejście i wyjście koksyjne.
Doskonała dokładność i powtarzalność.
Artykuł specyfikacji
| Model | Współczynnik redukcji | Nazwa momentu obrotowego przy wejściu 2000 r/min | Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu | Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia | Dopuszczalny maksymalny moment obrotowy | Maksymalna dopuszczalna prędkość obrotowa wejściowa | Dopuszczalna średnia prędkość obrotowa wejściowa | Reakcja | Waga | Żywotność projektu | ||||
| Tłuszcz | Tłuszcz | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Godzina | ||
| 20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤ 10 | 0.73 | 10000 |
| 80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
| 100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
| 160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||
Rysunek
|
Kluczowe cechy urządzenia LSN - II Model 20 Harmonic Reudcer | |||
| Produkt | Moduł 20 Harmoniczne napędy | |||
|
Składniki
|
Generator fal, Flexspline, okrągły spline | |||
|
Wskaźnik redukcji
|
50:1, 80:1, 100:1, 120:1, 160:1 | |||
|
Reakcja
|
Mniej niż 20 sekund łukowych | |||
|
Średnia prędkość wejścia
|
3500 obrotów/min | |||
|
Maksymalna prędkość wejścia
|
6500 obrotów/min | |||
|
Życie zaprojektowane
|
15000 godzin | |||
|
Model
|
20 | |||
|
Waga
|
00,73 kg | |||
| Gwarancja | 1 rok | |||
