Name: Kompaktowy reduktor prędkości harmonicznej z napędem na fali
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSN-25-XX-U-II
Availability: InStock

Do domu > produkty > Napęd harmoniczny >

Kompaktowy reduktor prędkości harmonicznej z napędem na fali

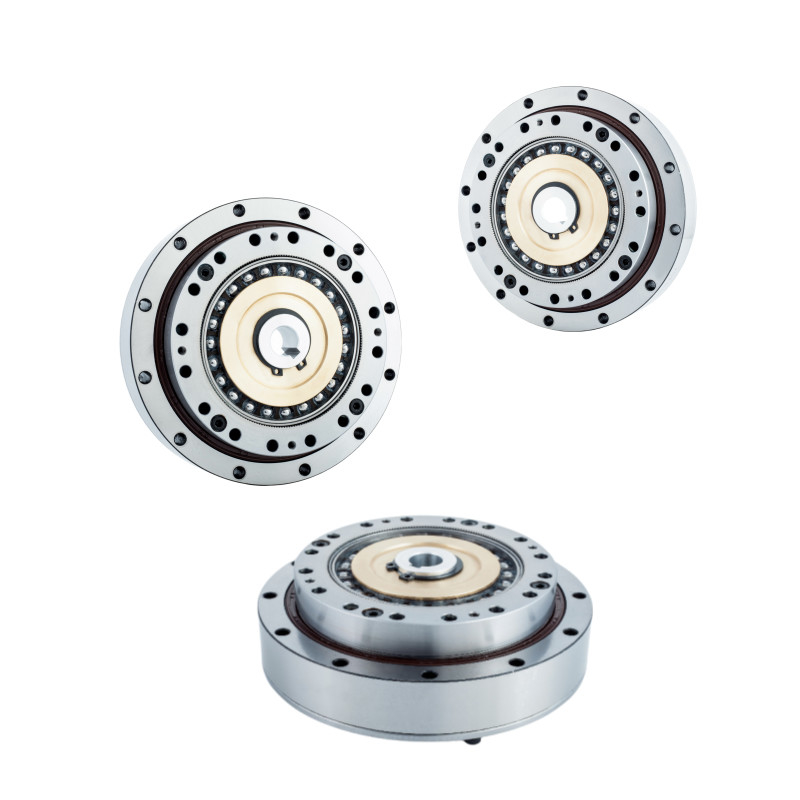

Kompaktowy reduktor prędkości harmonicznej

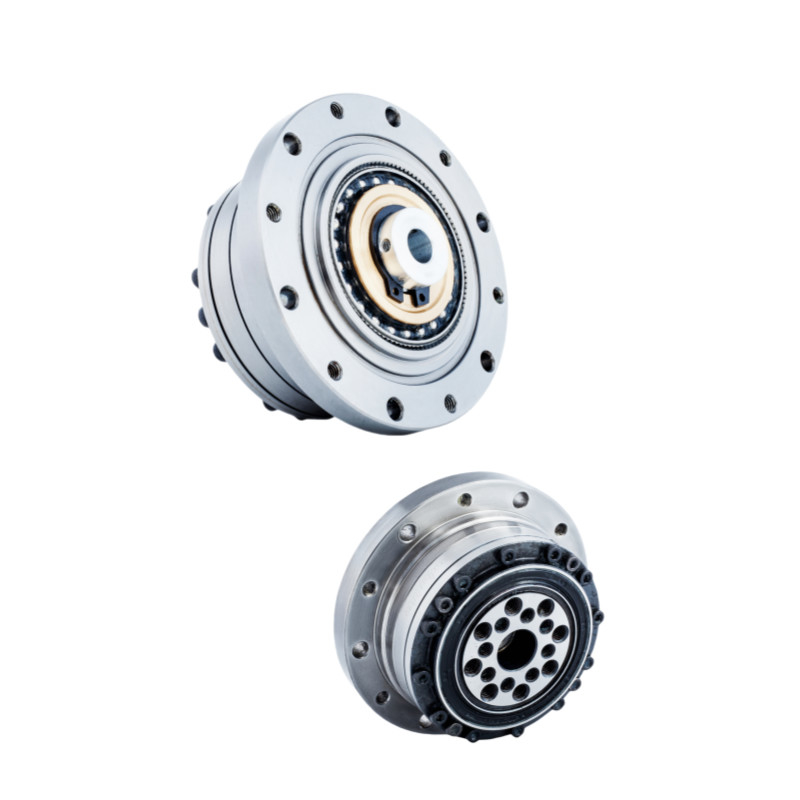

Niestandardowy reduktor prędkości harmonicznej

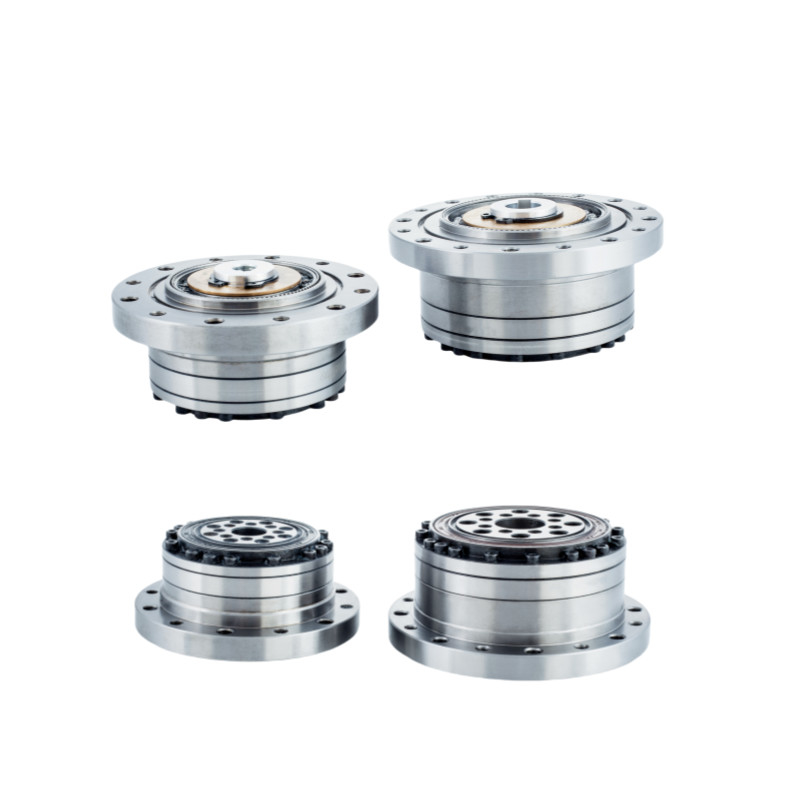

Kompaktowe urządzenia dla fal obciążeniowych

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

LSN-25-XX-U-II

Skontaktuj się z nami

Poproś o wycenę

Kompaktowy reduktor prędkości harmonicznej z napędem na fali

Szczegóły produktu

Produkt:

Przekładnie redukujące falę naprężeniową model 25

Współczynnik redukcji:

50:1, 80:1, 100:1, 120:1

Reakcja:

≤20 sek. łuku

Znamionowy moment obrotowy przy prędkości wejściowej 2000 obr./min:

39 Nm do 67 Nm

Maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu:

98 do 167 Nm

Średnia prędkość wejściowa:

3500 obr./min

Maksymalna prędkość wejściowa:

5600 obr./min

Zaprojektuj życie:

15000 godzin

Cechy:

Wysoki moment obrotowy, wysoka precyzja, wysoka dokładność, zerowy luz

Waga:

1,14 KG

Zastosowanie:

Obrabiarki do drewna, metali lekkich i tworzyw sztucznych, sprzęt kosmiczny, maszyny optyczne

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Lekka waga 2,47 kg Model 32 Reduktor fal naprężeniowych

Najlepszą cenę

Niski odruch i wysoka wydajność Model 25 Reducer fal naprężeniowych Ultralight Harmonic Gear Units

Najlepszą cenę

Wysoki współczynnik redukcji LSN serii Model 20 Reducer fal naprężeniowych 0,73 kg Jednostki biegów lekkiej wagi

Najlepszą cenę

Kompaktowy i lekki projekt Reduktor fal naprężeniowych serii LSN Model 14

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

30% lżejszy reduktor harmoniczny biegów reduktor fal naprężenia

Reduktor harmoniczny serii LSN jest idealny do zastosowań, w których waga jest czynnikiem krytycznym, ale wymagany jest wysoki moment obrotowy i zerowe odruchy.LSN - 25 - XX - U - II to zestaw biegów składników o wysokim momentie obrotowym w połączeniu z precyzyjnym łożyskiem wyjściowym rurowatym i brzytwąJest to bardzo kompaktowe, wytrzymałe i łatwe w obsłudze rozwiązanie dla głowic biegów.1.

Jak to działa

Flexspline ma nieco mniejszą średnicę i ma dwa zęby mniej niż Spline okrągłe.Eliptyczny kształt generatora fal powoduje, że zęby Flexspline angażują się w okrągłą linię w dwóch przeciwnych regionach wzdłuż głównej osi elipsyNa każde 180 stopni obrotu w kierunku ruchu wskazówek zegara, zęby Flexspline są przesuwane w kierunku przeciwnym do ruchu wskazówek zegara o jeden ząb w stosunku do okrągłej linii.Każde pełne obrócenie w kierunku wskazówek wskazówek wskazówek zegara powoduje, że Flexspline porusza się w kierunku przeciwnym do wskazówek zegara o dwa zęby od swojej pierwotnej pozycji w stosunku do okrągłego spline.

Kompaktowy reduktor prędkości harmonicznej z napędem na fali 0

Kluczowe cechy

Zero sprzeciwu
Maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu: od 98Nm do 167Nm
Współczynnik redukcji 50:1 do 120:1
Średnia waga 30% niższa niż w serii standardowej
Wysoka sztywność skrętowa
Wysoka wydajność
Kompaktny i prosty projekt
Ręczne łożyska wyjściowe rurowe
Flanca wyjściowa do bezpośredniego zamontowania obciążenia

Zalety

Łatwość konstrukcji jest osiągana dzięki zoptymalizowanej konstrukcji i wykorzystaniu najwyższej jakości materiałów, co powoduje znaczne zmniejszenie masy produktu o 30%.

Standardowa konstrukcja beczki w kształcie kubka dla elastycznego koła w połączeniu z wysoko sztywnymi łożyskami krzyżowymi pełnego walca.

Wykorzystując samodzielnie opracowany proces obróbki cieplnej CMP, konstrukcja profilu zęba LS zapewnia precyzyjne szlifowanie z dokładnością ścieżki 1um.

Kompaktny i zwięzły projekt konstrukcyjny, bez sprzeciwu, bezpośrednie podłączenie silnika i wygodna instalacja.

Wejście i wyjście koksyjne.

Doskonała dokładność i powtarzalność.

Artykuł specyfikacji

Model	Współczynnik redukcji	Nazwa momentu obrotowego przy wejściu 2000 r/min		Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu		Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia		Dopuszczalny maksymalny moment obrotowy		Maksymalna dopuszczalna prędkość obrotowa wejściowa	Dopuszczalna średnia prędkość obrotowa wejściowa	Reakcja	Waga	Żywotność projektu
		Nazwa momentu obrotowego przy wejściu 2000 r/min						Dopuszczalny maksymalny moment obrotowy		Tłuszcz	Tłuszcz	Reakcja	Waga	Żywotność projektu
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	kg	Godzina
25	50	39	4	98	10	55	5.6	186	19	5600	3500	≤ 20	1.14	10000
	80	63	6.4	137	14	87	8.9	255	26					15000
	100	67	6.8	157	16	108	11	284	29					15000
	120	67	6.8	167	17	108	11	304	31					15000

Rysunek

Kompaktowy reduktor prędkości harmonicznej z napędem na fali 5

	Kluczowe atrybuty urządzenia LSN - II Model 25 Harmonic Reudcer
	Produkt	Model 25 Harmoniczne napędy
	Składniki	Generator fal, Flexspline, okrągły spline
	Wskaźnik redukcji	50:1, 80:1, 100:1, 120:1
	Reakcja	Mniej niż 20 sekund łukowych
	Średnia prędkość wejścia	3500 obrotów/min
	Maksymalna prędkość wejścia	5600 obrotów/min
	Życie zaprojektowane	15000 godzin
	Model	25
	Waga	10,14 kg
	Gwarancja	1 rok

Wnioski


Roboty przemysłowe	Roboty humanoidalne	Półprzewodnik
