Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Giant Precision
Orzecznictwo:
ISO9001
Numer modelu:
LSN-32-XX-U-II

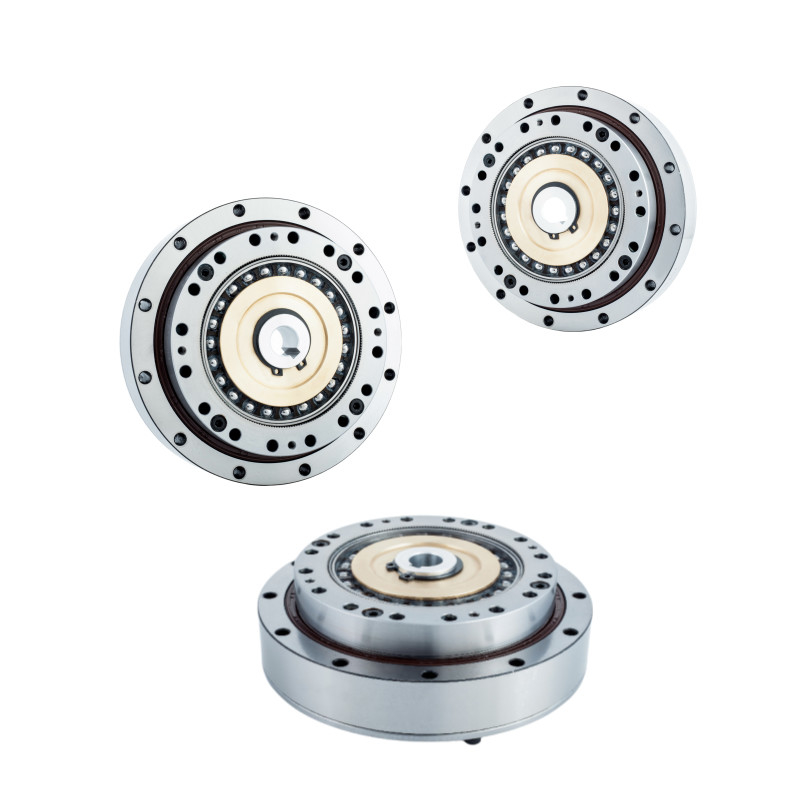

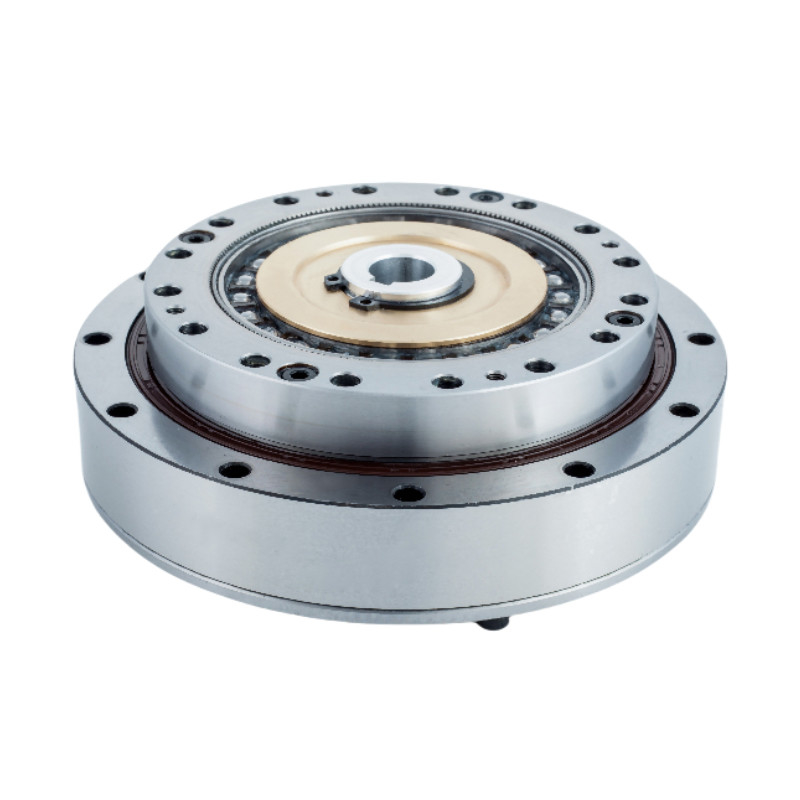

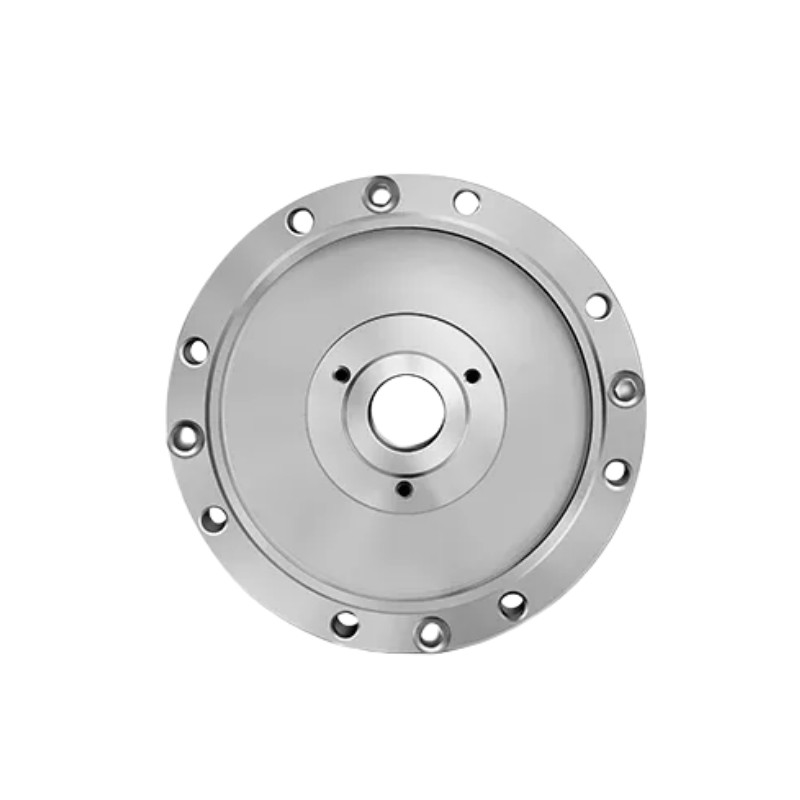

Reduktor harmoniczny serii LSN jest idealny do zastosowań, w których waga jest czynnikiem krytycznym, ale wymagany jest wysoki moment obrotowy i zerowe odruchy.LSN - 32 - XX - U - II to zestaw biegów składowych o wysokim momentie obrotowym w połączeniu z precyzyjnym łożyskiem wyjściowym rurociągu krzyżowego i obwodemJest to bardzo kompaktowe, wytrzymałe i łatwe w obsłudze rozwiązanie głowicy biegów.1.
Jak to działa
Flexspline ma nieco mniejszą średnicę i ma dwa zęby mniej niż Spline okrągłe.Eliptyczny kształt generatora fal powoduje, że zęby Flexspline angażują się w okrągłą linię w dwóch przeciwnych regionach wzdłuż głównej osi elipsyNa każde 180 stopni obrotu w kierunku ruchu wskazówek zegara, zęby Flexspline są przesuwane w kierunku przeciwnym do ruchu wskazówek zegara o jeden ząb w stosunku do okrągłej linii.Każde pełne obrócenie w kierunku wskazówek wskazówek wskazówek zegara powoduje, że Flexspline porusza się w kierunku przeciwnym do wskazówek zegara o dwa zęby od swojej pierwotnej pozycji w stosunku do okrągłej szpiny.
|
Kluczowe cechy
|
Zalety
Wysoka precyzja:Ponieważ wiele zębów włącza się jednocześnie w dwóch pozycjach symetrycznych o 180°,błędy przesuwania zębów biegów i kumulatywne błędy przesuwania zębów mają średni wpływ na dokładność obrotu, przyczyniając się do bardzo wysokiej precyzji pozycji i dokładności obrotu.
Duży stosunek napędu:Jednoetapowe urządzenie napędowe harmonijne ma prostą strukturę z stosunkiem napędu od 30:1 do 500:1Dlatego trzy podstawowe elementy na jednej osi mogą osiągnąć wysoki współczynnik napędu.
Duża pojemność obciążenia:W układach biegów o fali naprężeniowej zaangażowanie między zębami jest rodzajem kontaktu powierzchniowego.co oznacza, że pojemność obciążenia jest wyższa niż w przypadku innych form napędu.
Kompaktny i lekki:Jego objętość i waga są znacznie zmniejszone w porównaniu z zwykłymi urządzeniami biegów, a zatem rozmiar jest mały, a waga jest lekka.
Wysoka wydajność napędu i długa żywotność.
Wysoka stabilność bez uderzeń i mały hałas.
Artykuł specyfikacji
| Model | Współczynnik redukcji | Nazwa momentu obrotowego przy wejściu 2000 r/min | Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu | Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia | Dopuszczalny maksymalny moment obrotowy | Maksymalna dopuszczalna prędkość obrotowa wejściowa | Dopuszczalna średnia prędkość obrotowa wejściowa | Reakcja | Waga | Żywotność projektu | ||||
| Tłuszcz | Tłuszcz | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Godzina | ||
| 32 | 50 | 76 | 7.8 | 216 | 22 | 108 | 11 | 382 | 39 | 4800 | 3500 | ≤ 20 | 2.47 | 10000 |
| 80 | 118 | 12 | 304 | 31 | 167 | 17 | 568 | 58 | 15000 | |||||
| 100 | 137 | 14 | 333 | 34 | 216 | 22 | 647 | 66 | 15000 | |||||
| 120 | 137 | 14 | 353 | 36 | 216 | 22 | 686 | 70 | 15000 | |||||
Rysunek
|
Kluczowe cechy urządzenia LSN - II Model 32 Harmonic Reudcer | |||
| Produkt | Model 32 Harmoniczne napędy | |||
|
Składniki
|
Generator fal, Flexspline, okrągły spline | |||
|
Wskaźnik redukcji
|
50:1, 80:1, 100:1, 120:1 | |||
|
Reakcja
|
Mniej niż 20 sekund łukowych | |||
|
Średnia prędkość wejścia
|
3500 obrotów/min | |||
|
Maksymalna prędkość wejścia
|
4800 obrotów/min | |||
|
Życie zaprojektowane
|
15000 godzin | |||
|
Model
|
32 | |||
|
Waga
|
20,47 kg | |||
| Gwarancja | 1 rok | |||
