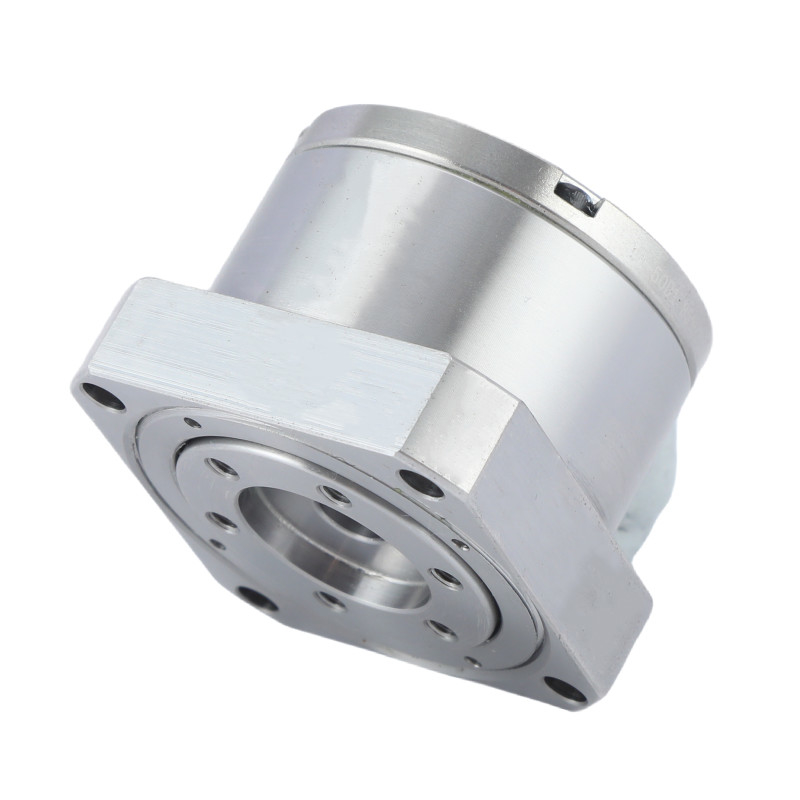

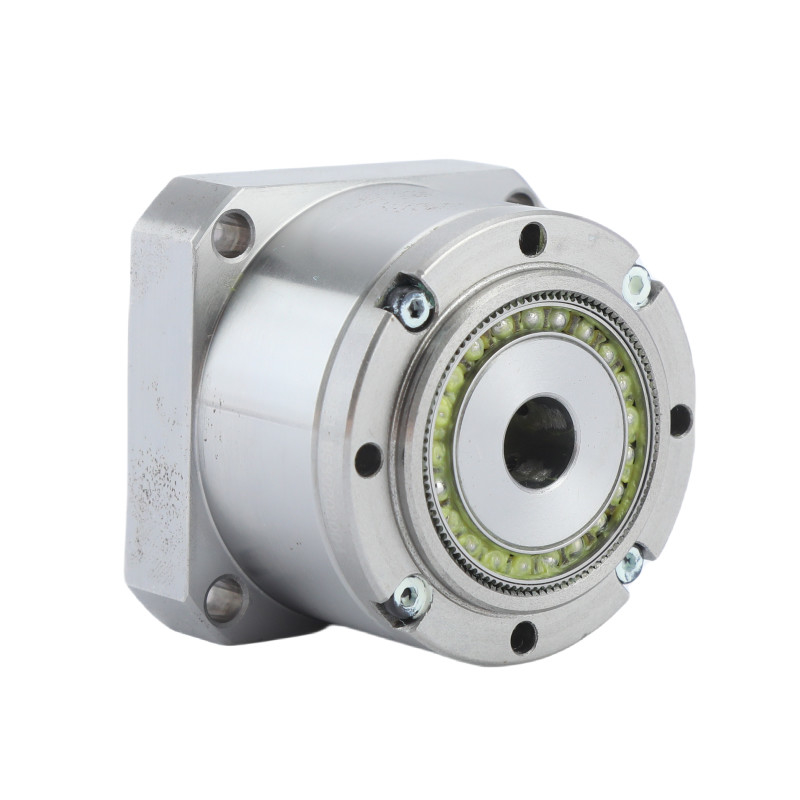

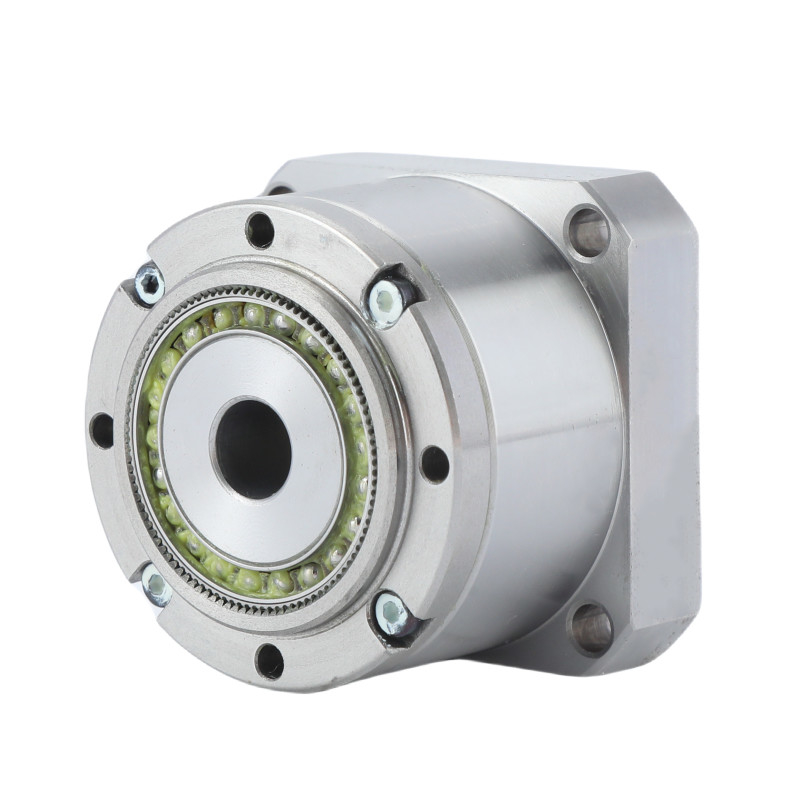

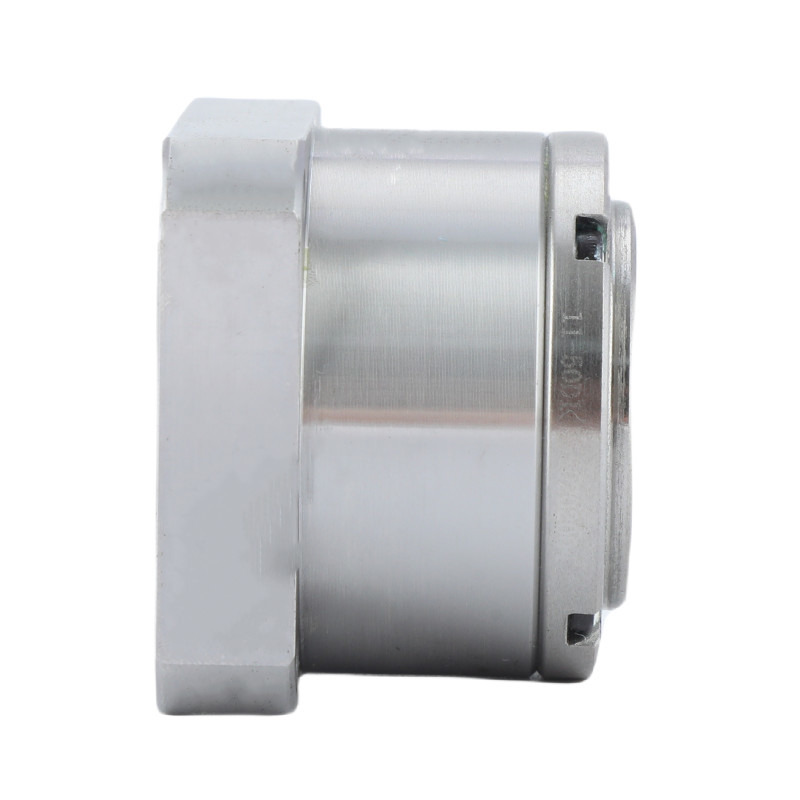

Wysokiej dokładności miniaturowy reduktor fal naprężeniowych

Opis produktu

Model 8 i model 11 napędu harmonijnego serii LS i LH są znane jako reduktor fal obciążenia w miniaturowym kształcie.

Miniaturowe reduktory fal obciążeniowych serii LS i LH zapewniają wysoką dokładność pozycjonowania w bardzo kompaktowym opakowaniu.

Te mini napędy fal obciążeniowych są odpowiednie do zastosowań półprzewodnikowych i robotycznych, zwłaszcza końcówki osi ramienia dla małych robotów przemysłowych i współpracujących.maszyny przemysłowe, w których waga jest czynnikiem krytycznym.

Jak to działa

Flexspline ma nieco mniejszą średnicę i ma dwa zęby mniej niż Spline okrągłe.Eliptyczny kształt generatora fal powoduje, że zęby Flexspline angażują się w okrągłą linię w dwóch przeciwnych regionach wzdłuż głównej osi elipsyNa każde 180 stopni obrotu w kierunku ruchu wskazówek zegara, zęby Flexspline są przesuwane w kierunku przeciwnym do ruchu wskazówek zegara o jeden ząb w stosunku do okrągłej linii.Każde pełne obrócenie w kierunku wskazówek wskazówek wskazówek zegara powoduje, że Flexspline porusza się w kierunku przeciwnym do wskazówek zegara o dwa zęby od swojej pierwotnej pozycji w stosunku do okrągłego spline.

Kluczowe cechy

UltrapłaszczyznaSeria Miniature oferuje ultrapłaską konstrukcję napędu harmonijnego, zapewniając zgodność z ograniczonymi przestrzeniami aplikacjami.

Lekka konstrukcjaZbudowany z lekkich materiałów,MiniaturowyZmniejsza całkowitą wagę bez uszczerbku dla wydajności.

Kompaktowy rozmiarZ małym czynnikiem kształtu,Miniaturowynapęd harmoniczny seryjny jest idealny do zastosowań, w których ograniczenia wielkości są problemem.

Źródło:Wykorzystując wysoko sztywne łożyska krzyżowe,MiniaturowyZapewnia płynną i precyzyjną kontrolę ruchu, zwiększając ogólną wydajność.

Najwyższe właściwości wejścioweZintegrowany reduktor fal naprężeniowych w połączeniu z wydajnym małym silnikiem zapewniaMiniaturowyserii o najwyższych właściwościach wejściowych w tych samych warunkach przekładni, zapewniających optymalną wydajność i niezawodność.

Tabela parametrów miniaturowego napędu harmonijnego



Kluczowe cechyMiniaturowy reduktor fal naprężeniowych serii LS i LH
Produkt	Mini reduktor fal naprężeniowych napęd harmoniczny
Materiał	Stal, aluminium, poliuretanu, łożyska i uszczelki, smary
Wskaźnik redukcji	50, 80, 100
Reakcja	Mniej niż 30 sekund łukowych
Średnia prędkość wejścia	3500 obrotów/min
Maksymalna prędkość wejścia	8500 obrotów/min
Życie zaprojektowane	10000 godzin
Model	8, 11
Waga	00,06 do 0,27 kg
Gwarancja	1 rok

Wnioski

Systemy produkcyjne	Powietrzne	Roboty humanoidalne
