Wysokiej precyzji przemysłowy reduktor RV do robotyki przemysłowej i automatyki

Wysokiej precyzji przemysłowy reduktor RV

Reduktor samochodowy dla robotów przemysłowych

Automatyczny reduktor RV

Place of Origin:

Jiangsu, China

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Model Number:

RV - E

Skontaktuj się z nami

Poproś o wycenę

Wysokiej precyzji przemysłowy reduktor RV do robotyki przemysłowej i automatyki

Szczegóły produktu

Product:

Solid Shaft E Series RV Reducer

Material:

Steel, Aluminum

Torsional Rigidity:

372 to 7448 Nm/arc.min.

Rated torque:

167 to 4410 Nm

Output Torque:

17 to 450 Nm

Lost motion:

MAX. 1 Arc.min.

Rated output speed:

15 r/min

Model:

BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E

Weight:

4.7 to 66.4 kg

Color:

Sliver

Design life:

6000 hours

Warranty:

1 Year

Application:

3C automation, Precision CNC machine tools, Glass polishing equipment, Humanoid robot, Laser equipment

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Packaging Details

Carton Box

Delivery Time

3-4 Weeks

Payment Terms

T/T

Supply Ability

20000 Sets per Month

ZAŁĄCZONE PRODUKTY

Kompaktowy sprzęt robotowy RV Reducer prędkości Minimalne reakcje

Najlepszą cenę

RV-C Flanged Robot Reducer Prędkości Głowa biegów Pusty wał

Najlepszą cenę

Zmniejszacz biegów z paskiem z głowicą biegów RV z reduktorem biegów serii Solid

Najlepszą cenę

RV-E Flanged Planetary Wheel Drive Reduccja skrzynia biegów Niska reakcja

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Wysokiej precyzji przemysłowy reduktor RV do robotyki przemysłowej i automatyki

Reduktor RV sąwykorzystywane do trzech stawów pasa i łokcia nogi robota z dużym momentem obrotowym, a robot przemysłowy z dużym obciążeniem wykorzystuje RV do jednej, dwóch i trzech osi.W porównaniu z reduktorem harmonicznym, kluczem do redukcji RV leży w technologii przetwarzania i procesie montażu. Reduktor RV ma większą wytrzymałość na zmęczenie, sztywność i żywotność.

Kluczowe cechy

Zero Backlash: Jedną z kluczowych cech reduktorów RV jest ich zerowa reakcja, zapewniająca dokładne pozycjonowanie i płynną transmisję ruchu.
Wysoka precyzja: Reduktory RV zapewniają wysoką precyzję i powtarzalność, dzięki czemu nadają się do zastosowań wymagających precyzyjnej kontroli ruchu.
Wysoka zdolność momentu obrotowego: pomimo kompaktowych rozmiarów reduktory RV mogą obsługiwać obciążenia z dużym momentem obrotowym, dzięki czemu nadają się do wymagających zastosowań.
Niski poziom hałasu i wibracji: działają przy niskim poziomie hałasu i wibracji, zapewniając płynną i cichą pracę, która jest niezbędna w wielu zastosowaniach, w tym w robotyce i automatyce.

SpEcyfikacjas

	Specyfikacja	Prędkość obrotowa
	20	17(167)
	40	42(412)
	80	80(784)
	110	110(1078)
	160	160(1568)
	320	320(3136)
	450	450 ((4410)

Tabela parametrów serii RV - E

Model	Sztywność skrętowa	Wymiar ((mm)		Moment obrotowy nominalny (T0)	Prędkość wyjściowa znamionowa (N0)	sztywność torsyjna	Utrata ruchu		Reakcja	Dopuszczalny moment gięcia (Nm)	Dopuszczalne obciążenie siłą napędową (N)	Waga (kg)
Model	Nm/arc.min.	a)	b	Moment obrotowy nominalny (T0)	Prędkość wyjściowa znamionowa (N0)	Nm/arc.min.	arc.min	Określenie prędkości obrotowej (Nm)	Arc.min.	Dopuszczalny moment gięcia (Nm)	Dopuszczalne obciążenie siłą napędową (N)	Waga (kg)
BX20E	372	20.1	113.3	167Nm	15 obrotów/min	49	MAX1	± 5.00	MAX1	882	3920	4.7
BX40E	931	29.6	143.7	412Nm		108		± 123		1666	5194	9.3
BX80E	1176	33.4	166	784Nm		196		± 23.5		2156	7840	13.1
BX110E	1470	32.2	176.6	1078Nm		294		± 323		2940	10780	17.4
BX160E	2940	47.8	210.9	1568Nm		392		±47.0		3920	14700	26.4
BX320E BX320E3	4900	56.4	251.4	3136Nm		980		±94.0		7056	19600	44.3
BX450E	7448	69	292.7	4410Nm		1176		±132.0		8820	24500	66.4

Szczegółowe obrazy

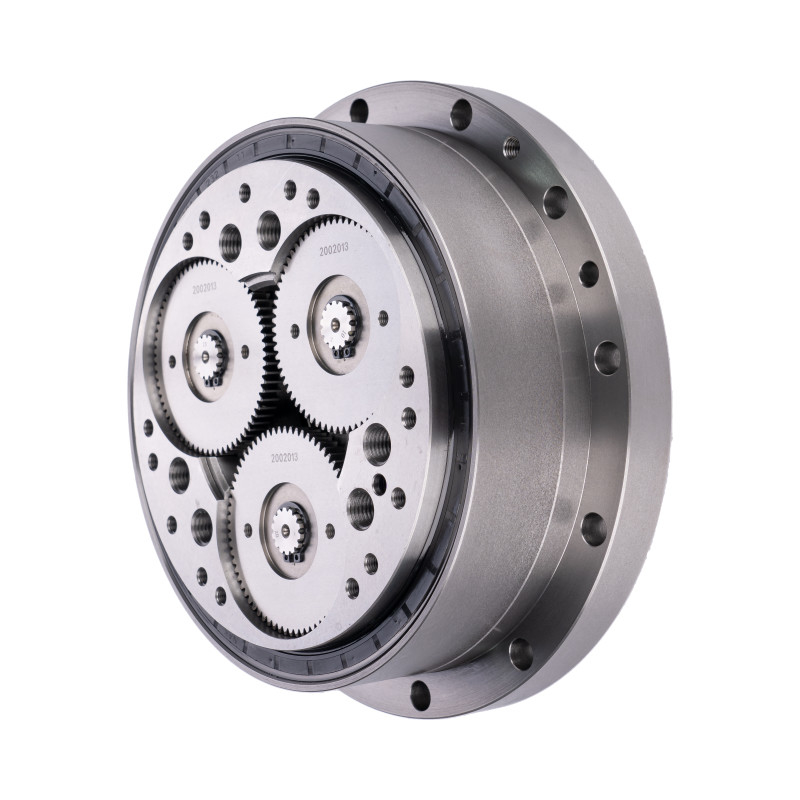

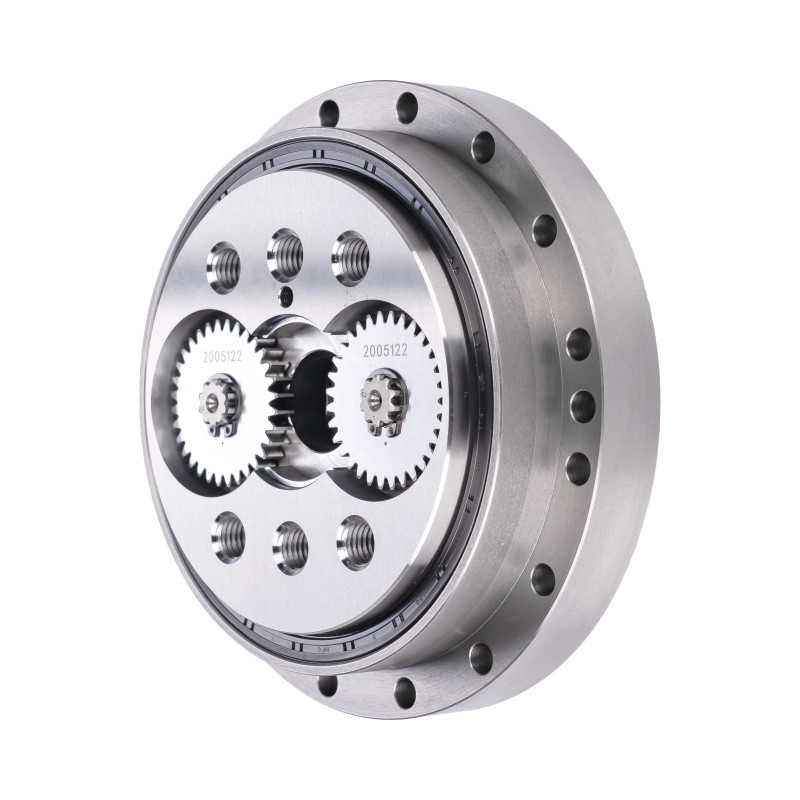

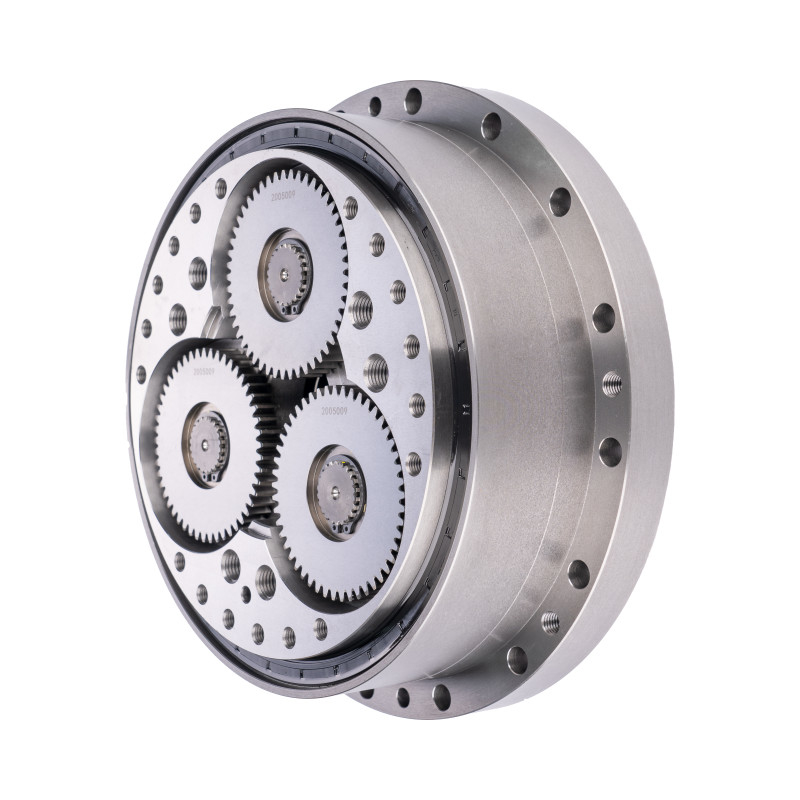

Wysokiej precyzji przemysłowy reduktor RV do robotyki przemysłowej i automatyki 1

Kluczowe cechy RV - E Series Solid Shaft RV Reducer
Produkt	Zmniejszacz silnika RV
Materiał	Stal, aluminium
Standardowy współczynnik	od 57 do 160
Moment wyjściowy	Od 17 do 450 Nm
Sztywność skrętowa	372 do 7448 Nm/arc.min.
Moment obrotowy nominalny	Od 167 do 4410 Nm
Reakcja	Max. 1 min.
Maksymalny dopuszczalny moment obrotowy	833 do 22050 Nm
Prędkość wyjściowa znamionowa	15 obrotów/min
Model	BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E
Waga	40,7 do 66,4 kg
Żywotność projektu	6000 godzin
Gwarancja	1 rok

Zastosowanie

Wyroby układowe do układu układu układowego
SCARA, Pick & Place
Wskaźnik głowicy maszyny

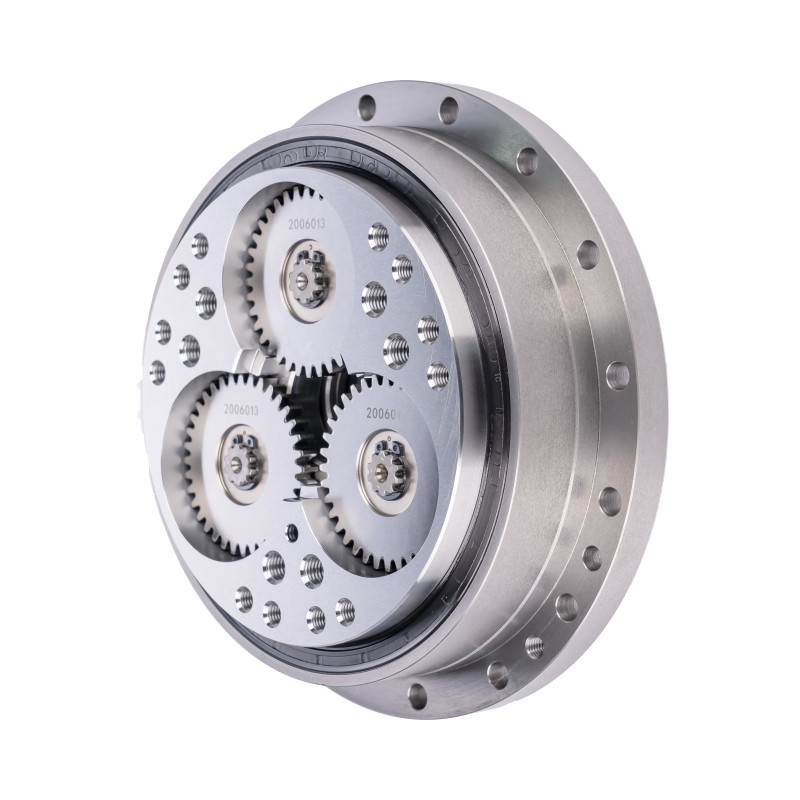

Wysokiej precyzji przemysłowy reduktor RV do robotyki przemysłowej i automatyki 4

Częste pytania

Jakie są zalety napędu cykloidalnego?

Szybkie przekładnie cykloidalne mają wiele zalet, w tym wysoki współczynnik redukcji, kompaktową konstrukcję, wyjątkową zdolność nośną, minimalną reakcję i doskonałą odporność na wstrząsy.Te cechy sprawiają, że są one idealne do zastosowań wymagających precyzyjnej kontroli ruchu i niezawodności w ciężkich obciążeniach.

Czy cykloidalny reduktor RV ma reakcję?

Zalety biegów cykloidalnych w stosunku do biegów planetarnych:
Większa sztywność, bardziej kompaktowa konstrukcja.

Jak działa cykloidalny reduktor RV?

Oś wejściowa jest zamontowana ekscentrycznie na łożysku elementowym (zwykle łożysku cylindrycznym), powodując, że dysk cykloidalny waha się w kółko.Cycloidal dysk będzie niezależnie obracać się wokół łożyska, jak jest pchany przeciwko pierścieni biegów.

Co to jest reduktor prędkości RV?

Reduktor RV jest reduktorem sterowanym z wysoką precyzją z cykloidalną strukturą redukcji koła.reduktor ma charakterystykę małej wielkości, lekkość, wysoka sztywność i odporność na przeciążenie.
