Name: Niski odruch napędowy, skrzynia biegów, reduktor fal naprężenia dla robota humanoidalnego
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Model 8, Model 11
Availability: InStock

Do domu > produkty > Napęd harmoniczny >

Niski odruch napędowy, skrzynia biegów, reduktor fal naprężenia dla robota humanoidalnego

Humanoid Robot Harmoniczny Zmianę Zmian

Zmiana biegów

Zestaw biegów z napędem harmonijnym silnika łącznego robota

Miejsce pochodzenia:

Jiangsu, Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

Model 8, Model 11

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Produkt:

Miniaturowy reduktor fal naprężeniowych

Materiał:

Stal, aluminium, poliuretanu, łożyska i uszczelki, smary

Współczynnik redukcji:

50, 80, 100

Reakcja:

≤20 sek. łuku

Średnia prędkość wejściowa:

3500 obr./min

Zaprojektuj życie:

10000 godzin

Model:

8, 11

Waga:

0,06 do 0,27 kg

Gwarancja:

1 rok

Zastosowanie:

Roboty, maszyny do pakowania i pakowania, energia

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Lekka waga 2,47 kg Model 32 Reduktor fal naprężeniowych

Najlepszą cenę

Niski odruch i wysoka wydajność Model 25 Reducer fal naprężeniowych Ultralight Harmonic Gear Units

Najlepszą cenę

Wysoki współczynnik redukcji LSN serii Model 20 Reducer fal naprężeniowych 0,73 kg Jednostki biegów lekkiej wagi

Najlepszą cenę

Kompaktowy i lekki projekt Reduktor fal naprężeniowych serii LSN Model 14

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Miniaturowa skrzynia biegów napędowych o niskim odruchu

Opis produktu

Zmiany biegów z falami naprężeniowymi (znane również jako zmiany biegów z napędem harmonijnym) to rodzaj mechanicznego układu biegów, który wykorzystuje elastyczny splin z zębami zewnętrznymi,który jest deformowany przez obracającą się zapętlę eliptyczną do zaangażowania się z wewnętrznymi zębami biegów zewnętrznego splina.
Przesunięcia z falami naprężeniowymi mają pewne zalety w porównaniu z tradycyjnymi systemami przekładni, takimi jak przekładnie spiralne lub planetarne, w tym:

bez reakcji.
kompaktowość i lekkość,
wysokie stosunki biegów
dobra rozdzielczość i doskonała powtarzalność (reprezentacja liniowa) przy przepozycjonowaniu obciążeń inercyjnych
wysoki moment obrotowy

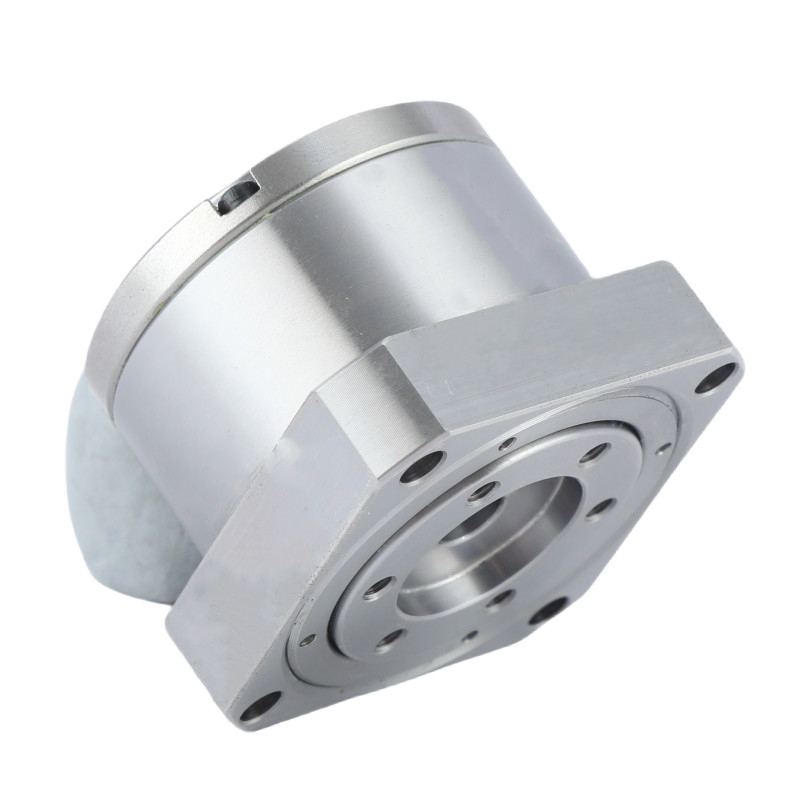

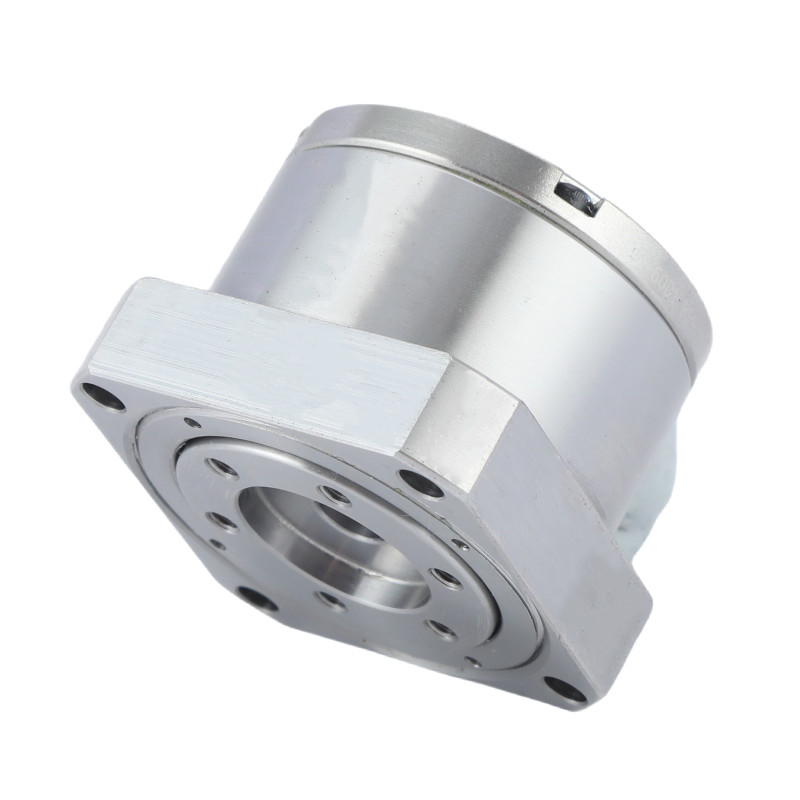

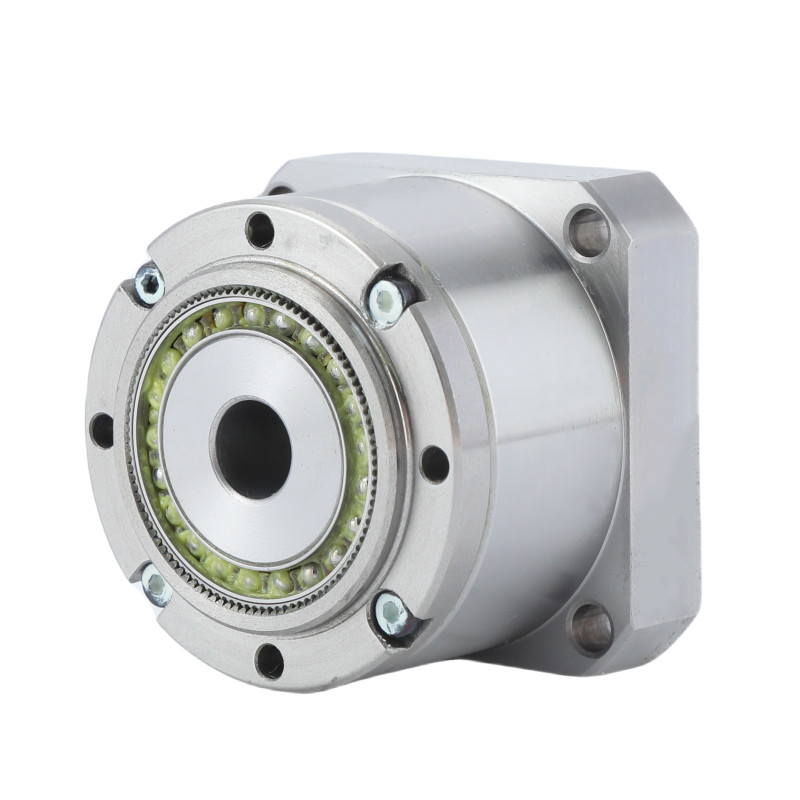

Niski odruch napędowy, skrzynia biegów, reduktor fal naprężenia dla robota humanoidalnego 0

Tabela parametrów znamionowych miniaturowego napędu harmonijnego

Model	Współczynnik redukcji	Nazwa momentu obrotowego przy wejściu 2000 r/min		Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu		Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia		Dopuszczalny maksymalny moment obrotowy		Maksymalna dopuszczalna prędkość obrotowa wejściowa - Nie, nie.	Dopuszczalna średnia prędkość obrotowa wejściowa - Nie, nie.	Reakcja	Waga	Żywotność projektu
		Nazwa momentu obrotowego przy wejściu 2000 r/min						Dopuszczalny maksymalny moment obrotowy				Reakcja	Waga	Żywotność projektu
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	kg	Godzina
8	50	1.8	0.18	3.3	0.34	2.3	0.23	6.6	0.67	8500	3500	≤ 40	0.06	10000
8	100	2.4	0.24	4.8	0.49	3.3	0.34	9	0.92	8500	3500	≤ 40	0.06	10000
11	50	3.5	0.36	8.3	0.85	5.5	0.56	17	1.73	8500	3500	≤ 30	0.27	10000
	80	4.5	0.46	9.9	1.01	8	0.82	22.5	2.3					10000
	100	5	0.51	11	1.12	8.9	0.91	25	2.55					10000

Kluczowe cechy miniaturowych reduktorów fal naprężeniowych serii LS i LH
Produkt	Mini reduktor fal naprężeniowych napęd harmoniczny
Materiał	Stal, aluminium, poliuretanu, łożyska i uszczelki, smary
Wskaźnik redukcji	50, 80, 100
Reakcja	Mniej niż 30 sekund łukowych
Średnia prędkość wejścia	3500 obrotów/min
Maksymalna prędkość wejścia	8500 obrotów/min
Życie zaprojektowane	10000 godzin
Model	8, 11
Waga	00,06 do 0,27 kg
Gwarancja	1 rok

Zastosowanie


Urządzenia medyczne	Roboty humanoidalne	Powietrzne	Maszyny CNC

Nasza fabryka

Niski odruch napędowy, skrzynia biegów, reduktor fal naprężenia dla robota humanoidalnego 8

Niski odruch napędowy, skrzynia biegów, reduktor fal naprężenia dla robota humanoidalnego 9

Niski odruch napędowy, skrzynia biegów, reduktor fal naprężenia dla robota humanoidalnego 10

Częste pytania

1Co to jest skrzynka napędowa?

Skrzynka napędowa harmonijna jest rodzajem układu biegów, który wytwarza wysokie współczynniki redukcji w kompaktowych rozmiarach.Wykorzystuje mechanikę elastycznego deformacji elementu do przesyłania ruchu i osiągnięcia wysokiej precyzji i momentu obrotowego.

2Jak działa przekładnia napędowa?

Harmoniczne skrzynki biegów działają przy użyciu okrągłego spline, flexspline i generatora fal. Generator fal deformuje flexspline w kształt eliptyczny,który następnie wchodzi w kontakt z zębami okrągłego spline w dwóch punktach, zapewniając wysoki współczynnik redukcji poprzez różnicę w liczbie zębów między zaangażowanymi elementami.

3Czy napęd harmoniczny może być odwrócony?

Tak, zespół napędowy może być napędzany wstecz.inercja obciążenia po stronie wyjściowej przekładni napędza przekładnię wstecz (w kontrolowany sposób), określana przez silnik i sterownik).

4Co robi napęd harmoniczny?

Napędy harmonijne są stosowane do zwiększania momentu obrotowego w zębach stosowanych w frezowaniu, produkcji i w maszynach, które wykorzystują ręce robotyczne.

5Czy wspierasz dostosowanie napędu harmonicznego?

Możemy dostosować napęd harmoniczny według wymagań i rysunków klienta.

6Co jest największą zaletą twoich produktów?

Możemy dostarczyć kompletną serię produktów, a jakość naszego napędu harmonicznego jest stabilna.
