Wysokiej precyzji napęd ultra-płaskoharmoniczny
Opis produktu
Harmoniczny napęd, mechaniczne urządzenie zmieniające prędkość, wynalezione w latach 50., które zmniejsza współczynnik biegów maszyny obrotowej w celu zwiększenia momentu obrotowego.Działa na zasadzie różnej od konwencjonalnych zmienników prędkościUrządzenie składa się z cienkiego pierścienia, które elastycznie odchyla się, gdy wchodzi w nieco większy sztywny, okrągły pierścień.
Podstawowy napęd harmonijny składa się z trzech elementów: okrągłego splina, flexsplina i generatora fal.Flexspline ma mniej zębów, a co za tym idzie mniejszą średnicę efektywną niż spline okrągłeGenerator fal ma kształt eliptyczny i działa jako ogniwo z dwoma rolkami, które obracają się w linii elastycznej.powodując, że układa się w siatkę z okrągłym splinem stopniowo w diametralnie przeciwnych punktachJeśli generator fal (wchodzenie) obraca się w kierunku wskazówek wskazówek zegara, podczas gdy okrągła linia jest ustawiona,flexspline (wyjście) będzie obracać się lub obracać wewnątrz okrągłego spline o znacznie wolniejszym tempie w kierunku przeciwnym do ruchu wskazówek zegara.
Kluczowe cechy
Ultrapłaskie reduktory biegów harmonijnych są bardzo odpowiednie do stosowania jako złącza końcowe robotów i reduktory końcowe dla klientów.
Nowe przekładnie o wysokim momentu obrotowym i zerowym odruchu przeciwruchu mają konfigurację ultrapłaską i posiadają duże łożyska krzyżowe o wysokiej sztywności momentu.
- Ultrapłaska konstrukcja
- Kompaktny i prosty projekt
- Niewielkie rozmiary i lekka waga
- Wysoka moc momentu obrotowego i wysoka sztywność
- Wprowadzenie i wyjście koaksjalne
Tabela parametrów napędu harmonijnego serii LHD
| Model |
Współczynnik redukcji |
Nazwa momentu obrotowego przy wejściu 2000 r/min |
Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu |
Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia |
Dopuszczalny maksymalny moment obrotowy |
Maksymalna dopuszczalna prędkość obrotowa wprowadzania (grusz) |
Dopuszczalna średnia prędkość obrotowa wejściowa (grusz) |
Reakcja |
Waga |
Żywotność projektu |
| Nm |
Nm |
Nm |
Nm |
r/min |
r/min |
Arc Sec |
Kilogramowo |
Godzina |
| 14 |
50 |
3.7 |
12 |
4.8 |
23 |
8500 |
3500 |
≤ 20 |
0.34 |
9000 |
| 80 |
5.4 |
16 |
7.7 |
35 |
10000 |
| 100 |
5.4 |
19 |
7.7 |
35 |
10000 |
| 17 |
50 |
11 |
23 |
18 |
48 |
7300 |
3500 |
≤ 20 |
0.42 |
9000 |
| 80 |
15 |
29 |
19 |
61 |
10000 |
| 100 |
16 |
37 |
27 |
71 |
10000 |
| 20 |
50 |
17 |
39 |
24 |
69 |
6500 |
3500 |
≤ 20 |
0.54 |
9000 |
| 80 |
24 |
51 |
33 |
89 |
10000 |
| 100 |
28 |
57 |
34 |
95 |
10000 |
| 25 |
50 |
27 |
69 |
38 |
127 |
5600 |
3500 |
≤ 20 |
0.95 |
9000 |
| 80 |
44 |
96 |
60 |
179 |
10000 |
| 100 |
47 |
110 |
75 |
184 |
10000 |
| 32 |
50 |
53 |
151 |
75 |
268 |
4000 |
3000 |
≤ 20 |
1.9 |
9000 |
| 80 |
83 |
213 |
117 |
398 |
10000 |
| 100 |
96 |
233 |
151 |
420 |
10000 |

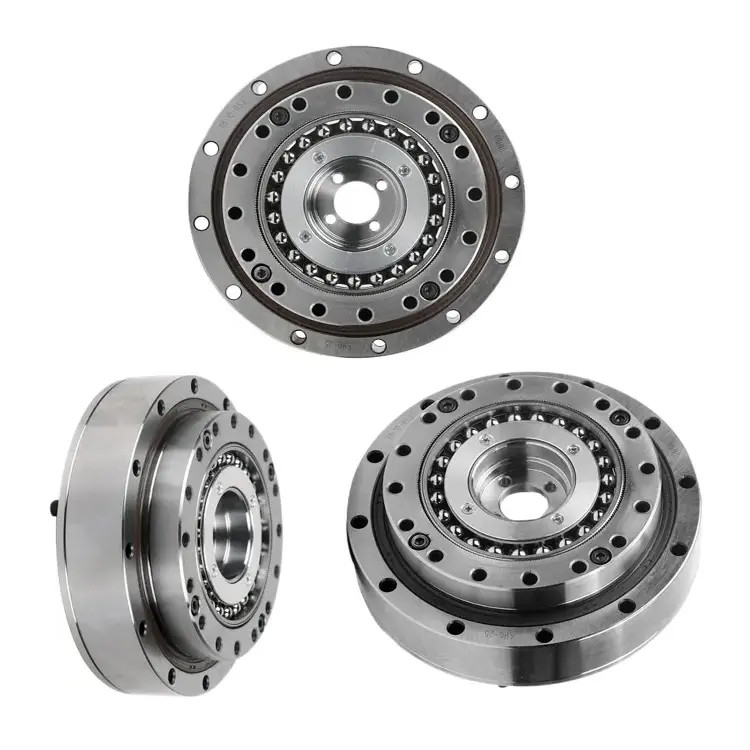

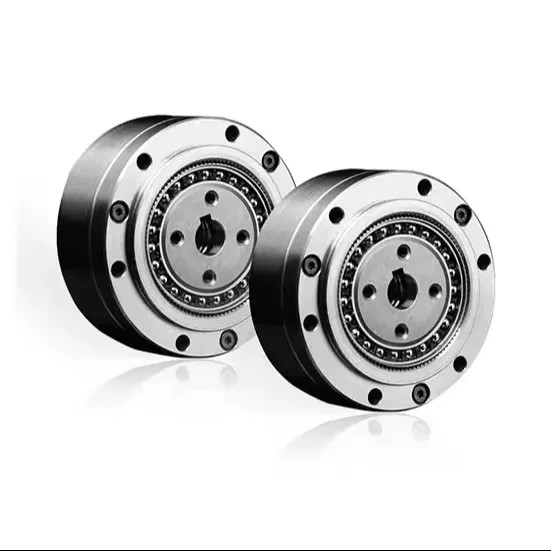

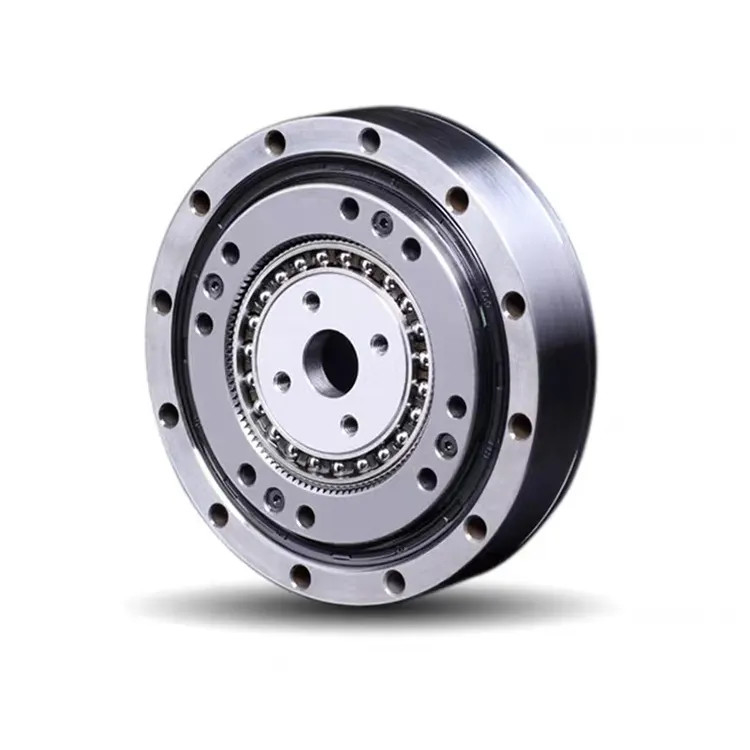

Szczegółowe obrazyz napędem harmonijnym serii LHD
| Kluczowe cechy LHD - Ultra - Flat Strain Wave Reducer serii I |
| Produkt |
Napęd harmoniczny ultra - płaski |
|
|
Stal, aluminium, poliuretanu, łożyska i uszczelki, smary |
|
Wskaźnik redukcji
|
50, 80, 100 |
|
|
Mniej niż 20 sekund łukowych |
|
Średnia prędkość wejścia
|
3500 obrotów/min |
Maksymalna prędkość wejścia
|
8500 obrotów/min |
|
Życie zaprojektowane
|
10000 godzin |
|
|
14, 17, 20, 25, 32 |
|
Waga
|
00,34 do 1,9 kg |
| Gwarancja |
1 rok |
Zastosowanie
Nasza fabryka
Zdjęcia PDF
LHD-14-XX-U-I.pdf LHD-17-XX-U-I.pdf LHD-20-XX-U-I.pdf
LHD-25-XX-U-I.pdf LHD-32-XX-U-I.pdf
Częste pytania
1Czy napęd harmoniczny może być odwrócony?
Tak, zespół napędowy może być napędzany wstecz.inercja obciążenia po stronie wyjściowej przekładni napędza przekładnię wstecz (w kontrolowany sposób), określana przez silnik i sterownik).
2Co robi napęd harmoniczny?
Napędy harmonijne są stosowane do zwiększania momentu obrotowego w zębach stosowanych w frezowaniu, produkcji i w maszynach, które wykorzystują ręce robotyczne.
3Czy wspierasz dostosowanie napędu harmonicznego?
Możemy dostosować napęd harmoniczny według wymagań i rysunków klienta.
4Co jest największą zaletą twoich produktów?
Możemy dostarczyć kompletną serię produktów, a jakość naszego napędu harmonicznego jest stabilna.
5Jakie są główne składniki napędu harmonijnego?
Głównymi składnikami są spline okrągłe (stałe pierścień zewnętrzny), flexspline (przystępny wewnętrzny pierścień z mniejszą liczbą zębów) i generator fal (eliptyczny dysk, który mieści się wewnątrz flexspline).
6W jakich zastosowaniach stosowane są napędy harmonijne?
Stosowane są w zastosowaniach wymagających wysokiej precyzji i niezawodności, takich jak robotyka, lotnictwo, obrona, sprzęt medyczny i sprzęt produkcyjny półprzewodników.
7Jak wybrać napęd harmoniczny do konkretnej aplikacji?
Wybór zależy od takich czynników, jak wymaganie momentu obrotowego, pożądany współczynnik redukcji, ograniczenia przestrzenne, pojemność obciążenia i warunki środowiskowe.Konieczne jest, aby skonsultować się z producentami lub ekspertami, aby wybrać odpowiedni model.
