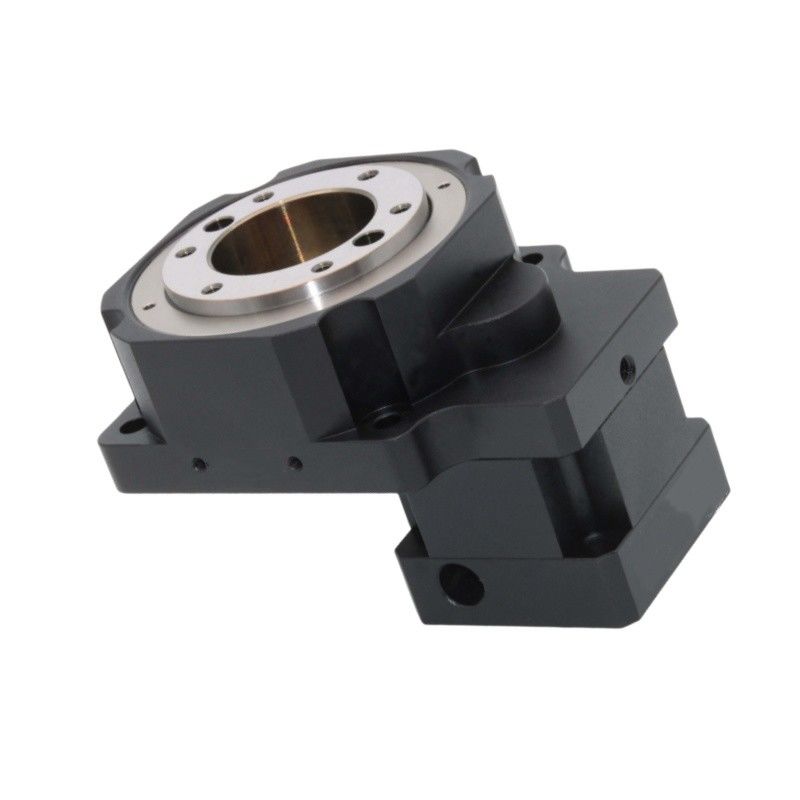

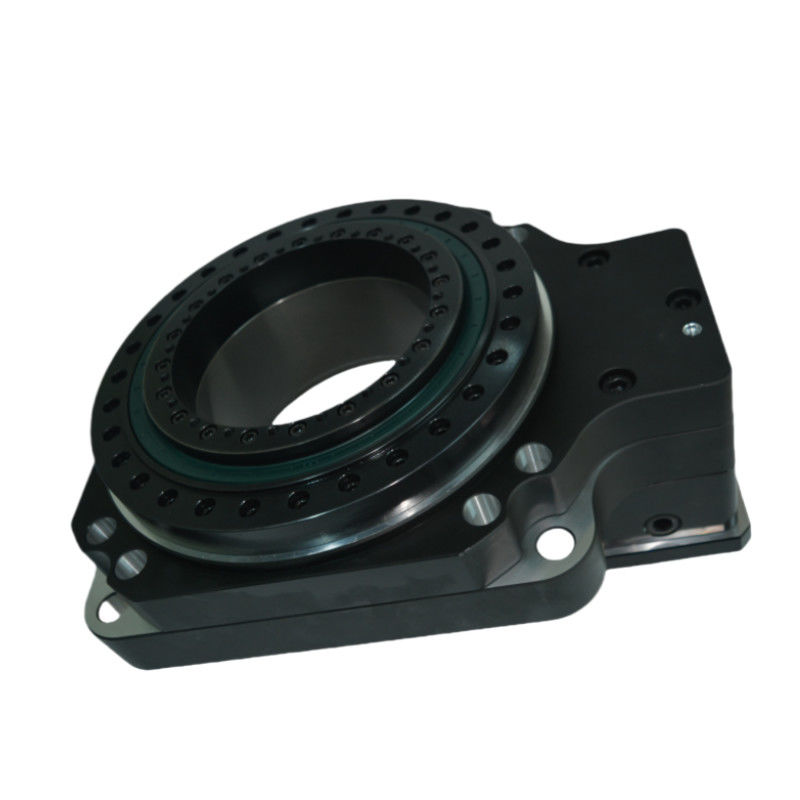

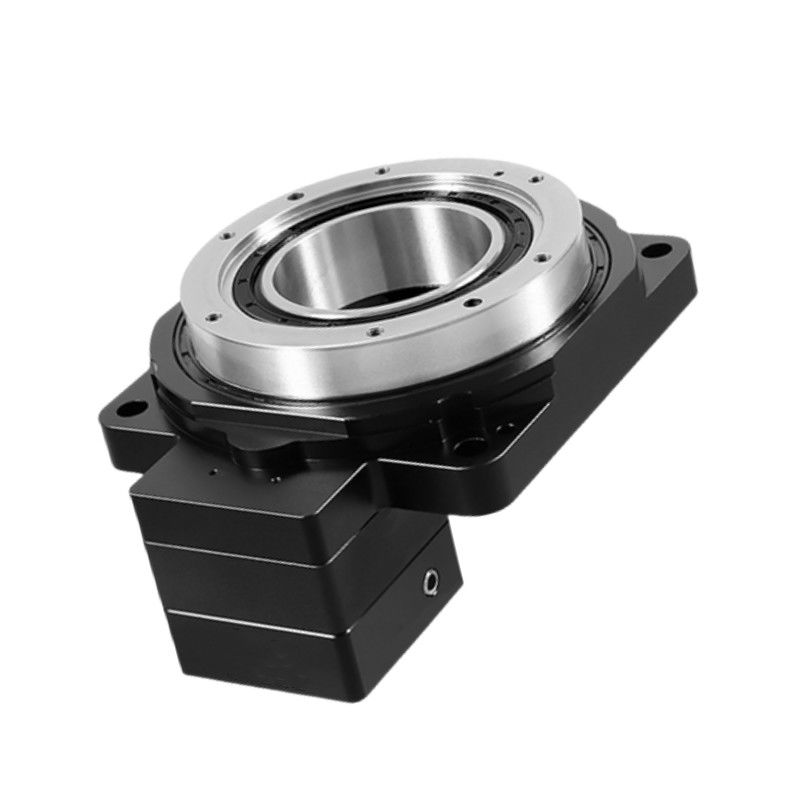

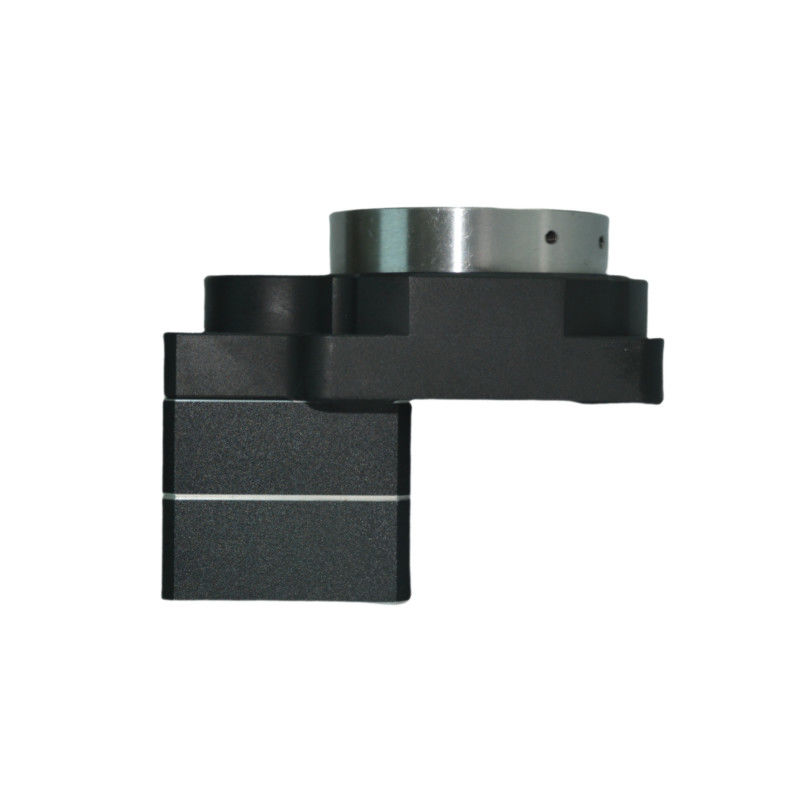

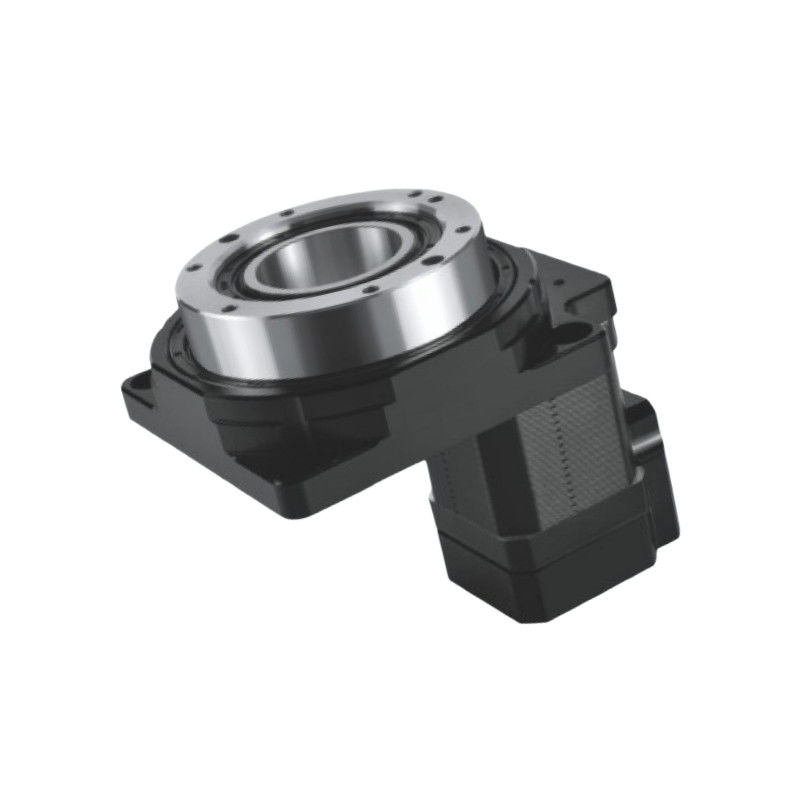

Name: Wysokiej precyzji Płaszczyzna obrotowa z otworem pustym serwo obrotowy aktuator skrzynki biegów
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Seria HRG
Availability: InStock

Do domu > produkty > Stolik obrotowy pusty >

Wysokiej precyzji Płaszczyzna obrotowa z otworem pustym serwo obrotowy aktuator skrzynki biegów

Serwo obrotowy zestaw biegów aktuator stolik obrotowy

Wysokiej precyzji stolik obrotowy z węzłem pustym

Stolik obrotowy platformy obrotowej

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

Seria HRG

Skontaktuj się z nami

Poproś o wycenę

Wysokiej precyzji Płaszczyzna obrotowa z otworem pustym serwo obrotowy aktuator skrzynki biegów

Szczegóły produktu

Produkt:

HRG 60 Stół obrotowy z pustym wnętrzem

Wsparcie platformy wyjściowej:

Skrzyżowane łożysko wałeczkowe

Zmiana ruchu:

360° (obrót pod dowolnym kątem)

Pasujący silnik (rozmiar):

Φ8-Φ30-Φ45-M3

Współczynnik redukcji:

Znamionowy wyjściowy moment obrotowy:

5Nm

Maksymalny moment przyspieszający:

9nm

Moment obrotowy zatrzymania awaryjnego:

15nm

Temperatura pracy:

－10℃~90℃

Poziom produkcji:

IP65

Poziom hałasu:

≤65dB

Warunki płatności i wysyłki

Minimalne zamówienie

Do negocjacji

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Płaszczyzna obracająca się platformy z otworem obracającym się, z otworem obracającym się

Najlepszą cenę

Wysokiej precyzji Pustka platforma obrotowa z przekładnią planetarną do obciążenia planetarnego

Najlepszą cenę

Planetarny redukcyjny stolik obrotowy ciężkiego obciążenia

Najlepszą cenę

Wysokiej precyzji pustka obrotowa platforma do obciążenia planetarnego obniżenia obrotnego stołu

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Seria HRGPusty stolik obrotowy

Pustka platforma obracająca jest rewolucyjnym produktem zaprojektowanym do różnych zastosowań ruchu rotacyjnego.sztywnośćProdukt ten stanowi przełom w zakresie mechanizmów ruchu obrotowego, osiągając równowagę między tymi elementami z dokładnością powtórnego pozycjonowania ≤ 5 sekund łukowych.Łatwo przystosowuje się do silników i zapewnia stabilną pojemność obciążenia, kompatybilne z serwomotorami AC lub silnikami kroków do arbitralnego segmentacji kąta.Nie tylko spełnia to możliwości sterowania numerycznego, których tradycyjne rozdzielnice nie mogą osiągnąć, ale również oferuje dokładność pozycjonowania porównywalną z silnikami DDZnacząco obniża koszty i przynosi nieoczekiwane korzyści.

Cechy

Kompatybilny z serwomotorami o mocy od 100 do 750 W.
Przedmioty mogą być bezpośrednio przymocowane.
Powierzchnia obracającej się platformy umożliwia bezpośrednie zablokowanie części roboczych, zwiększając wygodę załadunku.
Wygodne okablowanie; to pojemne urządzenie ułatwia zarówno okablowanie, jak i rurociągi.
Wysoka precyzja, z dokładnością pozycjonowania mniejszą niż jedna minuta łukowa i dokładnością powtarzania pozycjonowania ±15 sekund.
Bezproblemowa obsługa; platforma obraca się stabilnie, płynnie i z szybkim ustawieniem pozycji.
Kompatybilny z różnymi silnikami; pustą platformę obracającą mogą napędzać serwomotory różnych marek.

Model	Specyfikacja	Średnica otworu	Wskaźnik
Model	(mm)	(mm)	Wskaźnik
HRG60-05K	60	28	5

Parametry wydajności

Wsparcie platformy wyjściowej	łożyska z rurociągów krzyżowych	Dopuszczalna prędkość wyjścia	200 obr./min.	Inercja obrotowa	735x10-7 kg.m2
Zmiana ruchu	360° ((obrót pod każdym kątem)	Dokładność pozycjonowania powtarzalnego	±15 sekundy łukowej	Dokładność pozycjonowania	≤ 30 sekund łukowych
Odpowiedni silnik (rozmiar)	Φ8-Φ30-Φ45-M3	Dopuszczalne obciążenie osiowe	250 N	Zmiany węgla	Tłuszcz syntetyczny
Wskaźnik redukcji	5	Dopuszczalne obciążenie promieniowe	125N	temperatura pracy	-10°C~90°C
Narysowany moment wyjściowy	5NM	Równoległość platformy wyjściowej	00,02 mm	Życie w służbie	20000h
Maksymalny moment przyspieszenia	9NM	Wypływ powierzchni platformy wyjściowej	00,01 mm	Poziom produkcji	IP65
Moment awaryjnego zatrzymania	15NM	Wyjście z obwodów platformy wyjściowej	00,01 mm	Poziom hałasu	≤ 65 dB

Szczegółowe obrazy

Rysunki

Wysokiej precyzji Płaszczyzna obrotowa z otworem pustym serwo obrotowy aktuator skrzynki biegów 5

Instrukcje montażu dla pustego stołu obrotowego
