Wysokiej precyzji Pustka stolica obrotowa stosunek 10 Obrotowa skrzynia biegów Aktuator Pustka platforma obrotowa

Wskaźnik 10 Pusty stolik obrotowy

Wysokiej precyzji Pustki Stolik Obrotowy

Układ napędowy Pusty stolik obrotowy

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

Seria HRG

Skontaktuj się z nami

Poproś o wycenę

Wysokiej precyzji Pustka stolica obrotowa stosunek 10 Obrotowa skrzynia biegów Aktuator Pustka platforma obrotowa

Szczegóły produktu

Produkt:

HRG 85 Stół obrotowy z pustym wnętrzem

Wsparcie platformy wyjściowej:

Skrzyżowane łożysko wałeczkowe

Zmiana ruchu:

360° (obrót pod dowolnym kątem)

Pasujący silnik (rozmiar):

Φ14-Φ50-Φ70-M4

Współczynnik redukcji:

5, 10

Znamionowy wyjściowy moment obrotowy:

18Nm

Maksymalny moment przyspieszający:

32NM

Moment obrotowy zatrzymania awaryjnego:

54NM

Temperatura pracy:

－10℃~90℃

Poziom produkcji:

IP65

Poziom hałasu:

≤65dB

Warunki płatności i wysyłki

Minimalne zamówienie

Do negocjacji

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Płaszczyzna obracająca się platformy z otworem obracającym się, z otworem obracającym się

Najlepszą cenę

Wysokiej precyzji Pustka platforma obrotowa z przekładnią planetarną do obciążenia planetarnego

Najlepszą cenę

Planetarny redukcyjny stolik obrotowy ciężkiego obciążenia

Najlepszą cenę

Wysokiej precyzji pustka obrotowa platforma do obciążenia planetarnego obniżenia obrotnego stołu

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

HRG serii 85Pusty stolik obrotowy

Pustka platforma obracająca jest rewolucyjnym produktem zaprojektowanym do różnych zastosowań ruchu rotacyjnego.sztywnośćProdukt ten stanowi przełom w zakresie mechanizmów ruchu obrotowego, osiągając równowagę między tymi elementami z dokładnością powtórnego pozycjonowania ≤ 5 sekund łukowych.Łatwo przystosowuje się do silników i zapewnia stabilną pojemność obciążenia, kompatybilne z serwomotorami AC lub silnikami kroków do arbitralnego segmentacji kąta.Nie tylko spełnia to możliwości sterowania numerycznego, których tradycyjne rozdzielnice nie mogą osiągnąć, ale również oferuje dokładność pozycjonowania porównywalną z silnikami DDZnacząco obniża koszty i przynosi nieoczekiwane korzyści.

Cechy

Wysoka dokładność powtórzenia pozycjonowania

Płytka platforma obrotowa wykorzystuje jednostopową metodę redukcji biegów spiralnych w celu zwiększenia momentu obrotowego.w połączeniu z elastycznym mechanizmem regulacji odległości, który kontroluje reakcję przeciwną poprzez zmianę odległości środkowej między dwoma biegamiTen projekt powoduje minimalną reakcję, osiągając dokładność powtórnego pozycjonowania poniżej 5 sekund łukowych.

Wysoka sztywność

Platformę obracającą podtrzymuje zestaw precyzyjnych łożysk rolkowych.a ich średnica jest nieco większa niż wymiary drogi biegów pomiędzy wewnętrznymi i zewnętrznymi pierścieniami łożyskW rezultacie serwo obrotowa platforma może wytrzymać różne siły momentu obrotowego, w tym siły promieniowe, osiowe,i momenty przewrotne, zapewniając sztywność ponad dziesięciokrotną niż w przypadku tradycyjnych łożysk.

Wysoka precyzja obrotowa

Po montażu serwoobrotowa platforma jest ponownie gruntowana na zewnętrznej średnicy i końcowej powierzchni obrotowego dysku,wykorzystując łożyska z skrzyżowanymi walcami jako centrum obrotu (standardowa klasa jest precyzyjnie obrócona)Zapewnia to tolerancje koaksjalności i równoległości obracającego się dysku.

Elastyczna konfiguracja silnika

Pustka platforma obracająca umożliwia elastyczne zmiany rozmiaru interfejsu poprzez dostosowane flansy i otwory wału wejściowego, dzięki czemu nadaje się do podłączenia dowolnej marki silników serwo lub silników kroków.

Model

Specyfikacja

Średnica otworu

Wskaźnik

(mm)

HRG85-05K
HRG85-10K

Parametry wydajności

HRG85-05K
Wsparcie platformy wyjściowej	łożyska z rurociągów krzyżowych	Dopuszczalna prędkość wyjścia	200 obr./min.	Inercja obrotowa	1203x10-6 kg.m2
Zmiana ruchu	360° ((obrót pod każdym kątem)	Dokładność pozycjonowania powtarzalnego	±15 sekundy łukowej	Dokładność pozycjonowania	≤ 30 sekund łukowych
Odpowiedni silnik (rozmiar)	Środki odnośne:	Dopuszczalne obciążenie osiowe	500N	Zmiany węgla	Tłuszcz syntetyczny
Wskaźnik redukcji	5	Dopuszczalne obciążenie promieniowe	250 N	temperatura pracy	-10°C~90°C
Narysowany moment wyjściowy	18NM	Równoległość platformy wyjściowej	00,02 mm	Życie w służbie	20000h
Maksymalny moment przyspieszenia	32NM	Wypływ powierzchni platformy wyjściowej	00,01 mm	Poziom produkcji	IP65
Moment awaryjnego zatrzymania	54NM	Wyjście z obwodów platformy wyjściowej	00,01 mm	Poziom hałasu	≤ 65 dB
HRG85-10K
Wsparcie platformy wyjściowej	łożyska z rurociągów krzyżowych	Dopuszczalna prędkość wyjścia	200 obr./min.	Inercja obrotowa	1203x10-6 kg.m2
Zmiana ruchu	360° ((obrót pod każdym kątem)	Dokładność pozycjonowania powtarzalnego	±15 sekundy łukowej	Dokładność pozycjonowania	≤ 30 sekund łukowych
Odpowiedni silnik (rozmiar)	Środki odnośne:	Dopuszczalne obciążenie osiowe	500N	Zmiany węgla	Tłuszcz syntetyczny
Wskaźnik redukcji	10	Dopuszczalne obciążenie promieniowe	250 N	temperatura pracy	-10°C~90°C
Narysowany moment wyjściowy	14NM	Równoległość platformy wyjściowej	00,02 mm	Życie w służbie	20000h
Maksymalny moment przyspieszenia	25.2NM	Wypływ powierzchni platformy wyjściowej	00,01 mm	Poziom produkcji	IP65
Moment awaryjnego zatrzymania	42NM	Wyjście z obwodów platformy wyjściowej	00,01 mm	Poziom hałasu	≤ 65 dB

Szczegółowe obrazy

Rysunki

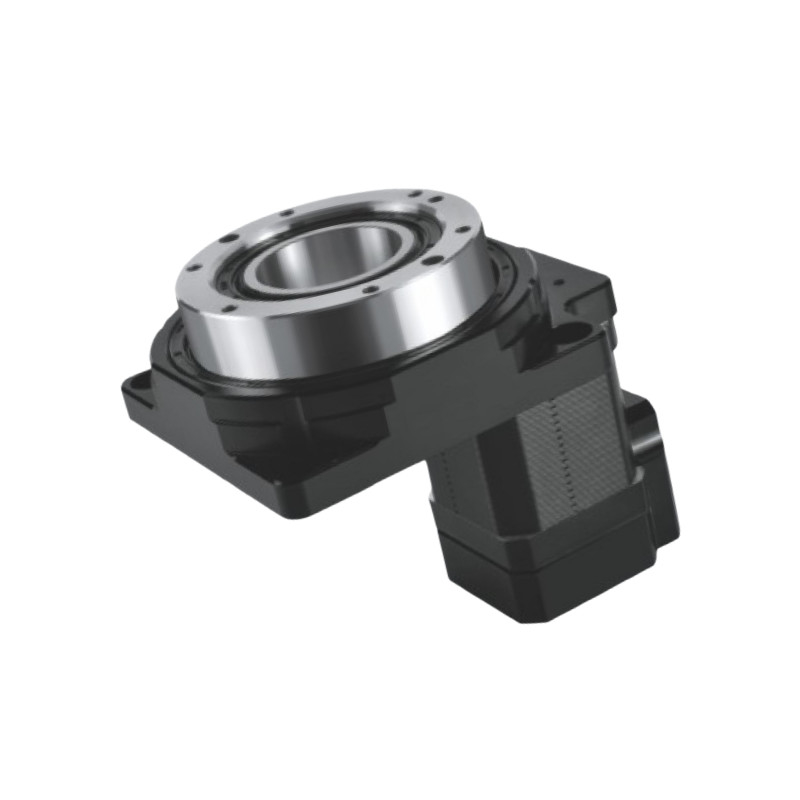

Wysokiej precyzji Pustka stolica obrotowa stosunek 10 Obrotowa skrzynia biegów Aktuator Pustka platforma obrotowa 5

Instrukcje montażu dla pustego stołu obrotowego

Opakowanie i wysyłka

Wysokiej precyzji Pustka stolica obrotowa stosunek 10 Obrotowa skrzynia biegów Aktuator Pustka platforma obrotowa 8
