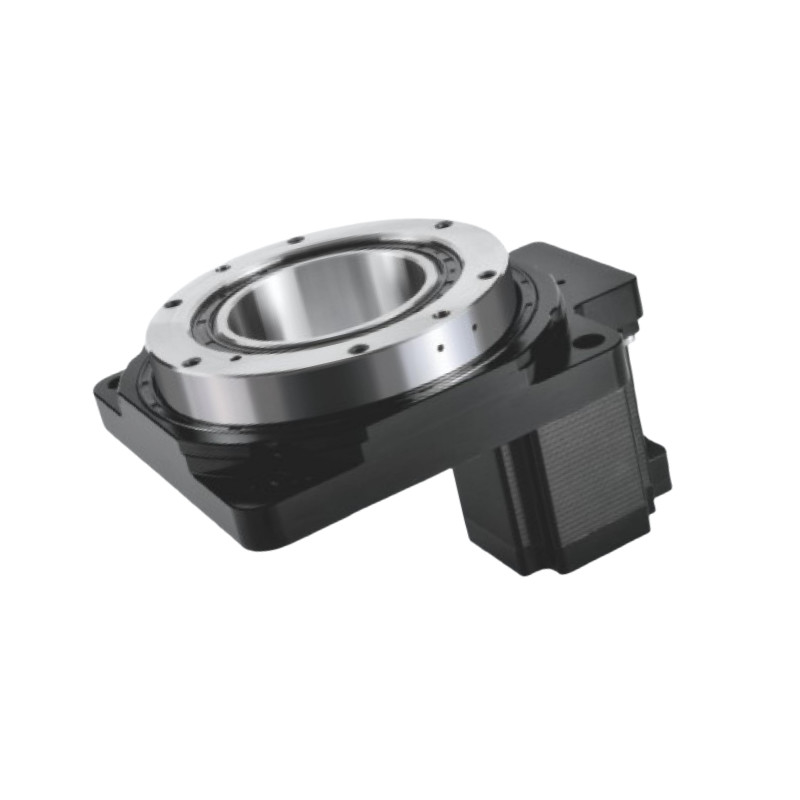

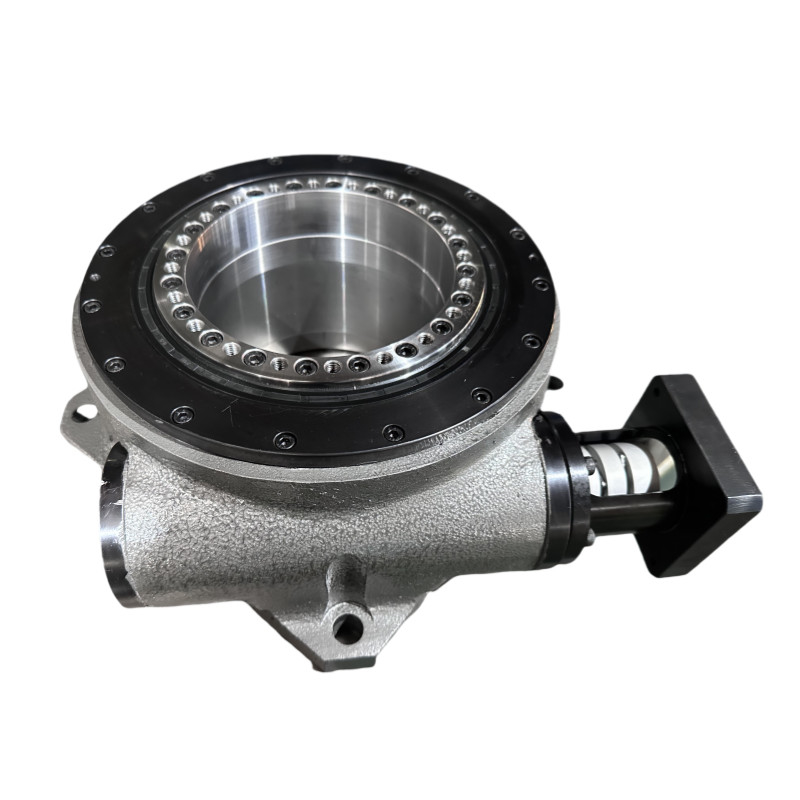

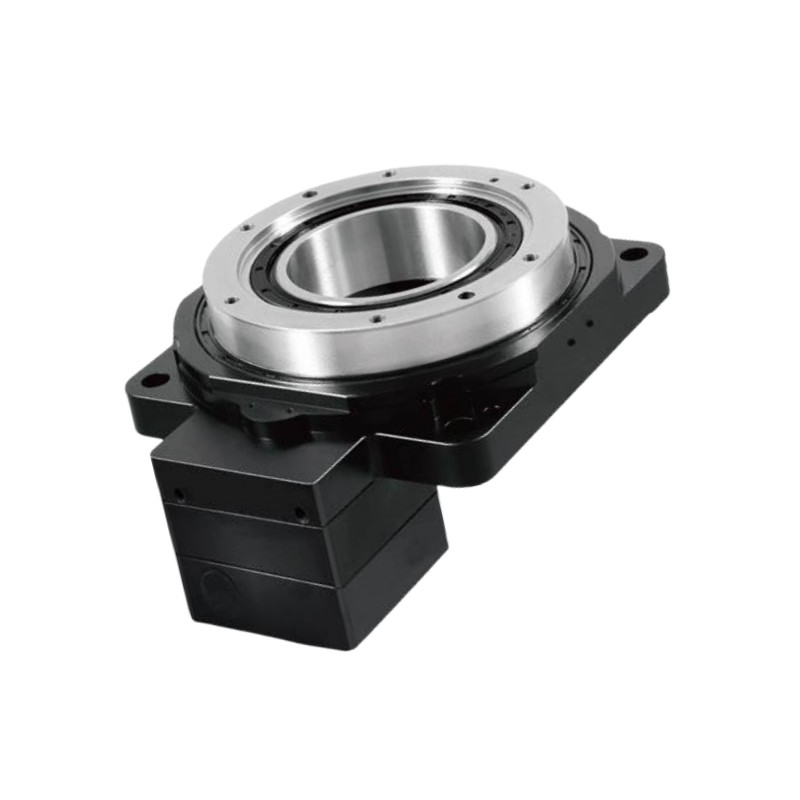

HRG serii 170Pusty stolik obrotowy
Pustka platforma obrotowa jest mechanicznym urządzeniem zaprojektowanym w celu zapewnienia precyzyjnego ruchu obrotowego, umożliwiając jednocześnie przejście kabli, rur lub innych komponentów przez jego środek.Ten wyjątkowy projekt ma kilka zalet, w tym zwiększona wszechstronność i wygodność w różnych zastosowaniach.
Kluczowe cechy
Pustka konstrukcja:
Centralne otwarcie umożliwia przemieszczanie kabli, węzłów lub innych elementów, zmniejszając bałagan i upraszczając montaż w ograniczonych przestrzeniach.
Dokładny ruch:
Zaprojektowana w celu zapewnienia wysokiej dokładności, platforma może osiągać tolerancje powtórnego pozycjonowania mniejsze niż 5 sekund łukowych, co sprawia, że nadaje się do zastosowań wymagających dokładnych ruchów.
Niezawodna konstrukcja:
Platforma, często wspierana przez wysokiej jakości łożyska z przekroczonymi rolkami, może obsługiwać znaczące obciążenia i siły, zapewniając wyjątkową sztywność i stabilność.
Elastyczna zgodność:
Zaprojektowane do obsługi różnych typów silników, w tym serwo i silników kroków, poprzez dostosowywalne kołnierze i wały wejściowe.
Wnioski:
Powszechnie stosowane w robotyce, automatyce, obróbce CNC, sprzęcie medycznym i wielu innych dziedzinach wymagających niezawodnego i precyzyjnego ruchu obrotowego.
 |
Model |
Specyfikacja |
Średnica otworu |
Wskaźnik |
| (mm) |
(mm) |
|
HRG170-10K
HRG170-18K
|
170 |
72 |
10
18
|
Parametry wydajności
| HRG170-10/18K |
| Wsparcie platformy wyjściowej |
łożyska z rurociągów krzyżowych |
Dopuszczalna prędkość wyjścia |
200 obr./min. |
Inercja obrotowa |
27619x10-6 kg.m2 |
| Zmiana ruchu |
360° ((obrót pod każdym kątem) |
Dokładność pozycjonowania powtarzalnego |
±15 sekundy łukowej |
Dokładność pozycjonowania |
≤ 30 sekund łukowych |
| Odpowiedni silnik (rozmiar) |
Φ19-Φ70-Φ90-M6 |
Dopuszczalne obciążenie osiowe |
3000N |
Zmiany węgla |
Tłuszcz syntetyczny |
| Wskaźnik redukcji |
10 |
18 |
Dopuszczalne obciążenie promieniowe |
2000N |
temperatura pracy |
¥-10°C~90°C |
| Narysowany moment wyjściowy |
55NM |
45NM |
Równoległość platformy wyjściowej |
00,02 mm |
Życie w służbie |
20000h |
| Maksymalny moment przyspieszenia |
99NM |
81NM |
Wypływ powierzchni platformy wyjściowej |
00,01 mm |
Poziom produkcji |
IP65 |
| Moment awaryjnego zatrzymania |
165NM |
135NM |
Wyjście z obwodów platformy wyjściowej |
00,01 mm |
Poziom hałasu |
≤ 65 dB |

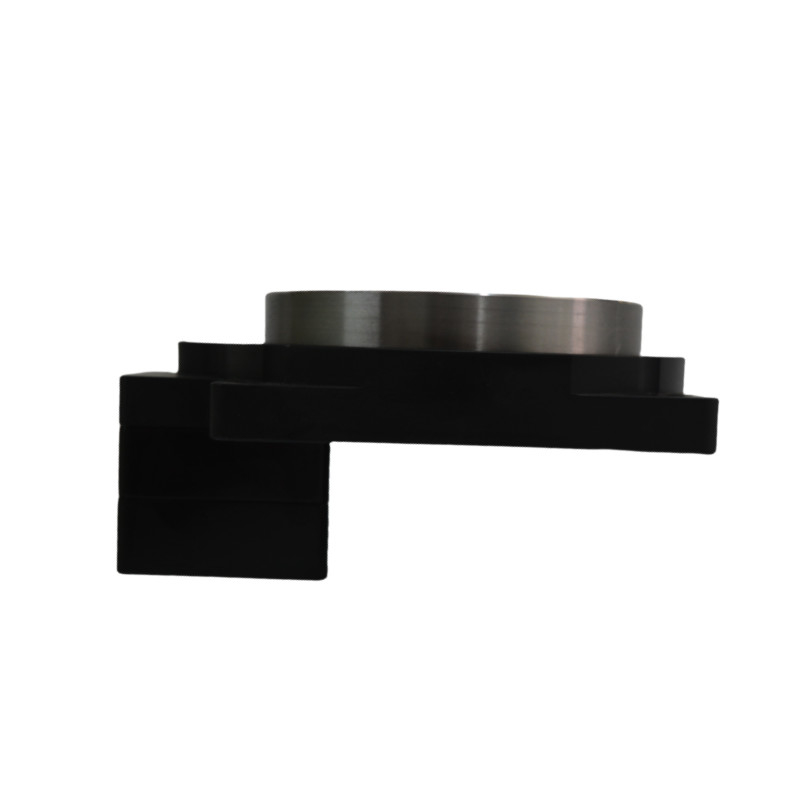

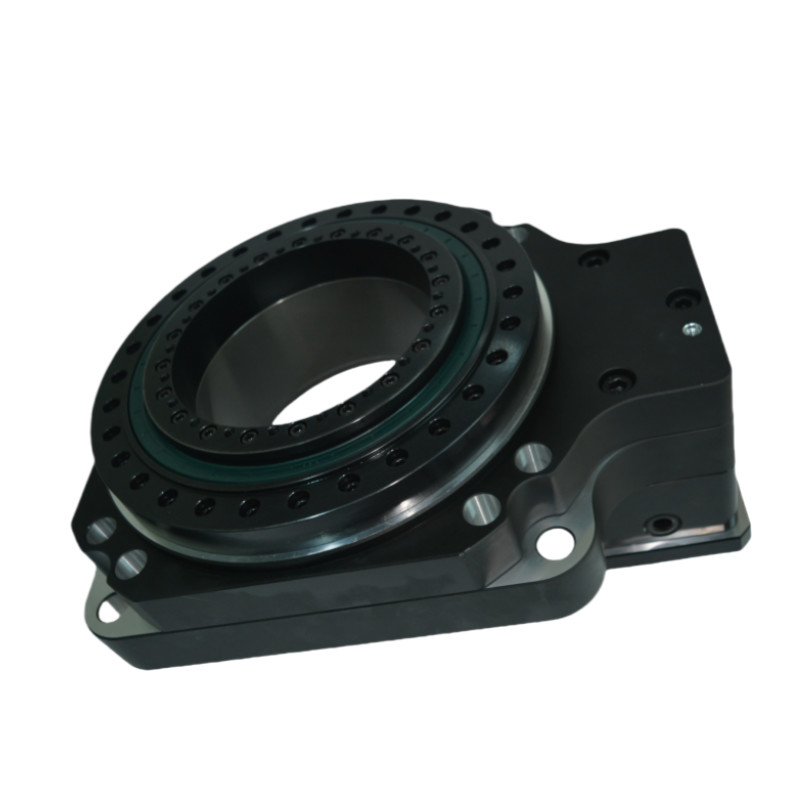

Szczegółowe obrazy
Rysunki
Instrukcje montażu dla pustego stołu obrotowego
Zastosowania platformy rotacyjnej w powietrzu pustym
Robotyka:
Wykorzystywane w rękach i manipulacjach robotycznych w celu precyzyjnego pozycjonowania i ruchu w zadaniach montażowych i obsługi materiałów.
Systemy automatyki:
Zintegrowane z zautomatyzowanymi liniami produkcyjnymi do zadań takich jak sortowanie, pakowanie i paletowanie, w których dokładne ruchy rotacyjne są niezbędne.
Obróbka CNC:
Stosowane w maszynach CNC do precyzyjnego obrotu części roboczych podczas frezowania, wiercenia i obracania.
Sprzęt medyczny:
Używane w urządzeniach medycznych, takich jak systemy obrazowania, roboty chirurgiczne i automatyka laboratoryjna do dokładnego pozycjonowania i ruchu.
Lotnictwo kosmiczne i obrona:
Stosowane w symulatorze lotu, systemach radarowych i bezzałogowych statkach powietrznych w celu dokładnej orientacji i stabilizacji.
Działania telekomunikacyjne:
Używane w systemach pozycjonowania anten w celu zapewnienia dokładnego wyrównania dla optymalnej transmisji sygnału.
Badanie i pomiar:
Zintegrowane w urządzeniach badawczych do obrotowych próbek lub komponentów w celu oceny wydajności w różnych warunkach.
Rozrywka i media:
Używane w aparatach fotograficznych i systemach oświetlenia do płynnego i kontrolowanego ruchu w produkcji filmowej i na żywo.
Urządzenia przemysłowe:
Stosowane w przenośnikach i systemach sortowania, w których potrzebne jest ruch obrotowy w celu skutecznego obróbki materiału.
Badania i rozwój:
Używane w laboratoriach i obiektach badawczych do instalacji eksperymentalnych wymagających precyzyjnych regulacji kątowych.
