HRG serii 200APusty planetarny zintegrowany stolik obrotowy
Pustka platforma obrotowa z przekładnią planetarną to mechaniczny system łączący pustą obrotową strukturę z przekładnią planetarną w celu precyzyjnego ruchu.Puszcza konstrukcja umożliwia łatwe przeprowadzanie kabli lub płynów, podczas gdy skrzynia biegów planetarnych zapewnia wysoki moment obrotowy i zmniejszone odruchy, umożliwiając płynne i dokładne ruchy rotacyjne.i systemów automatycznych.
Kluczowe składniki
Baza: Stała platforma, która podtrzymuje cały zespół.
Platforma obrotowa: Część, która utrzymuje przedmiot roboczy i może obracać się wokół osi pionowej lub poziomej.
Mechanizm napędowy: obejmuje to silniki (serwo lub stopniowe), zębatki i pasy zapewniające obrót i pozycjonowanie.
System indeksowania: Umożliwia to precyzyjne pozycjonowanie, często za pomocą szpilków lub odcisków, aby zablokować stół pod określonymi kątami.
System sterowania: Elektronika zarządzająca ruchem, w tym sterowniki, czujniki i interfejsy użytkownika do programowania.
Łożyska: umożliwić płynne obracanie stołu przy jednoczesnym zminimalizowaniu tarcia.
Właściwości montażu: szczeliny lub otwory do mocowania urządzeń lub narzędzi, zapewniające bezpieczne trzymanie przedmiotu.
Zasilanie: Zapewnia niezbędną moc dla mechanizmu napędowego i urządzeń sterujących.
Kluczowe cechy
Wysoka precyzja:
Osiąga dokładność pozycjonowania powtarzanego poniżej 5 sekund łukowych, zapewniając niezawodną wydajność w wymagających zastosowaniach.
Wysoka sztywność:
Podtrzymywana przez precyzyjne łożyska z przekroczonymi rolkami, platforma może wytrzymać znaczne siły promieniowe, osiowe i przewracanie, zapewniając ponad dziesięć razy sztywność tradycyjnych łożysk.
Elastyczna kompatybilność silnika:
Łatwo konfigurowalne w celu dopasowania różnych marek i typów silników, w tym serwomotory i silniki stopniowe, za pomocą dostosowywalnych flans i wałów wejściowych.
 |
Model |
Model |
Model |
Wskaźnik |
| Stolik obrotowy pusty |
Reduktor planetarny |
|
HRG200A
|
HRG200 |
HA090 |
3, 5, 7, 10
|
Parametry wydajności
| HRG200A |
| Wsparcie platformy wyjściowej |
łożyska z rurociągów krzyżowych |
Dopuszczalna prędkość wyjścia |
200 obr./min. |
Inercja obrotowa |
27619x10-6 kg.m2 |
| Zmiana ruchu |
360° ((obrót pod każdym kątem) |
Dokładność pozycjonowania powtarzalnego |
±15 sekundy łukowej |
Dokładność pozycjonowania |
≤ 30 sekund łukowych |
| Odpowiedni silnik (rozmiar) |
750-1KW serwo silnik
Środki odnośne: |
Dopuszczalne obciążenie osiowe |
4000N |
Zmiany węgla |
Tłuszcz syntetyczny |
| Wskaźnik redukcji |
30 |
50 |
70 |
100 |
Dopuszczalne obciążenie promieniowe |
2500N |
temperatura pracy |
-10°C~90°C |
| Narysowany moment wyjściowy |
112NM |
Równoległość platformy wyjściowej |
00,02 mm |
Życie w służbie |
20000h |
| Maksymalny moment przyspieszenia |
201.6NM |
Wypływ powierzchni platformy wyjściowej |
00,01 mm |
Poziom produkcji |
IP65 |
| Moment awaryjnego zatrzymania |
336NM |
Wyjście z obwodów platformy wyjściowej |
00,01 mm |
Poziom hałasu |
≤ 65 dB |

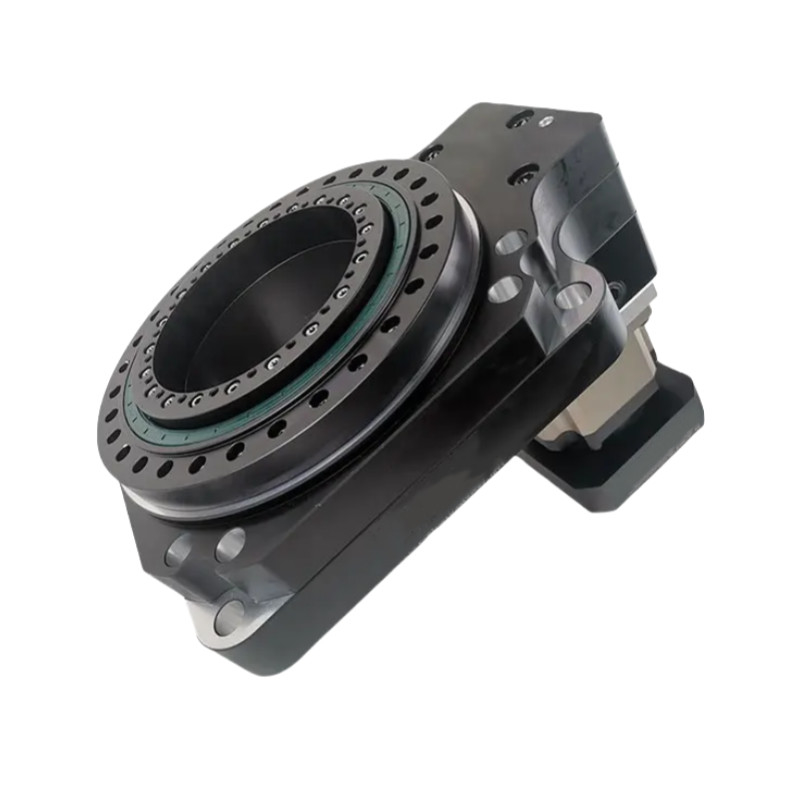

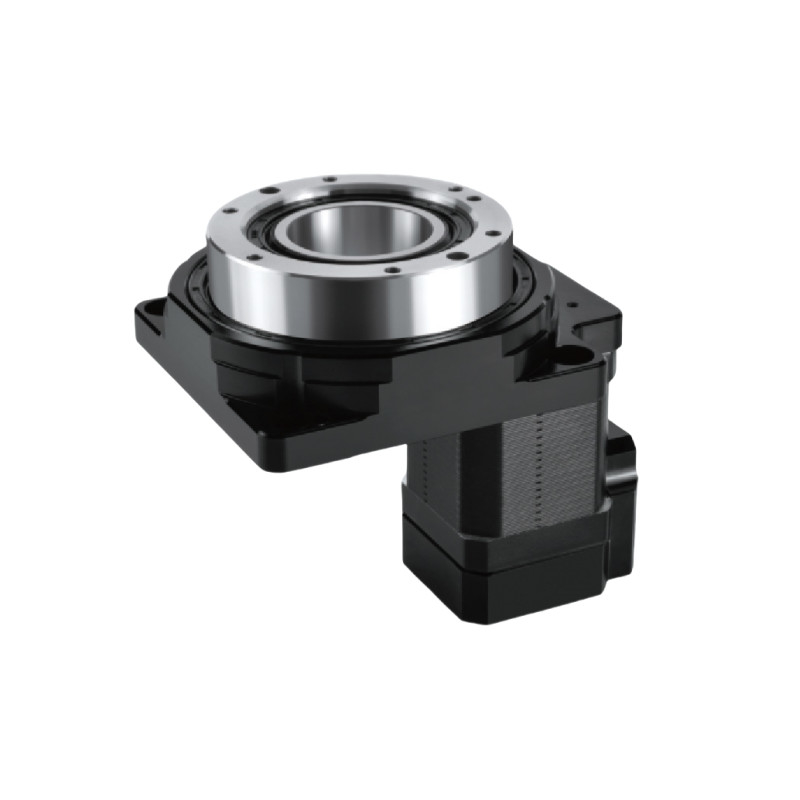

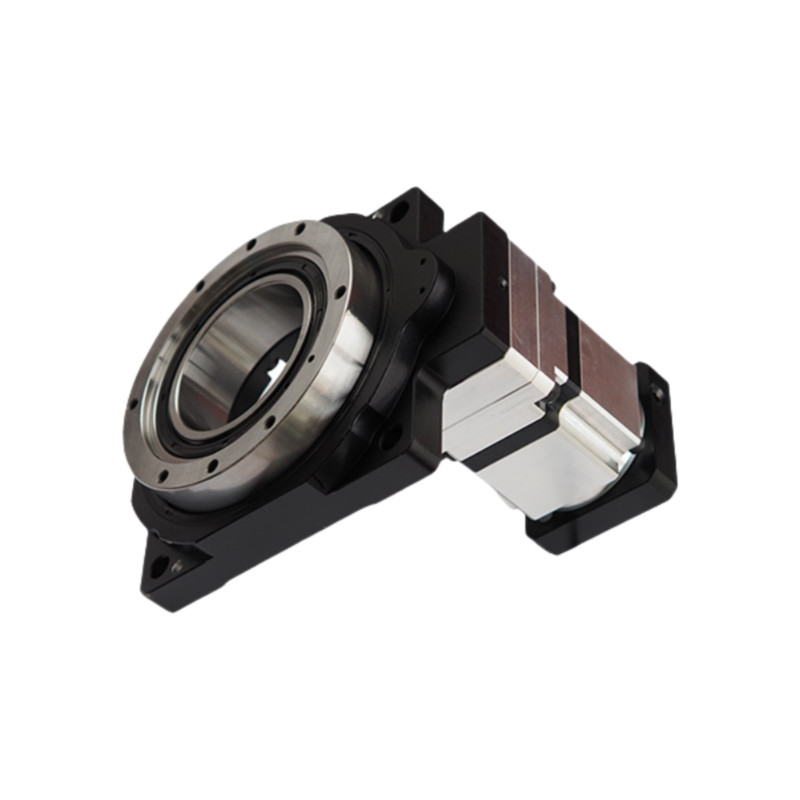

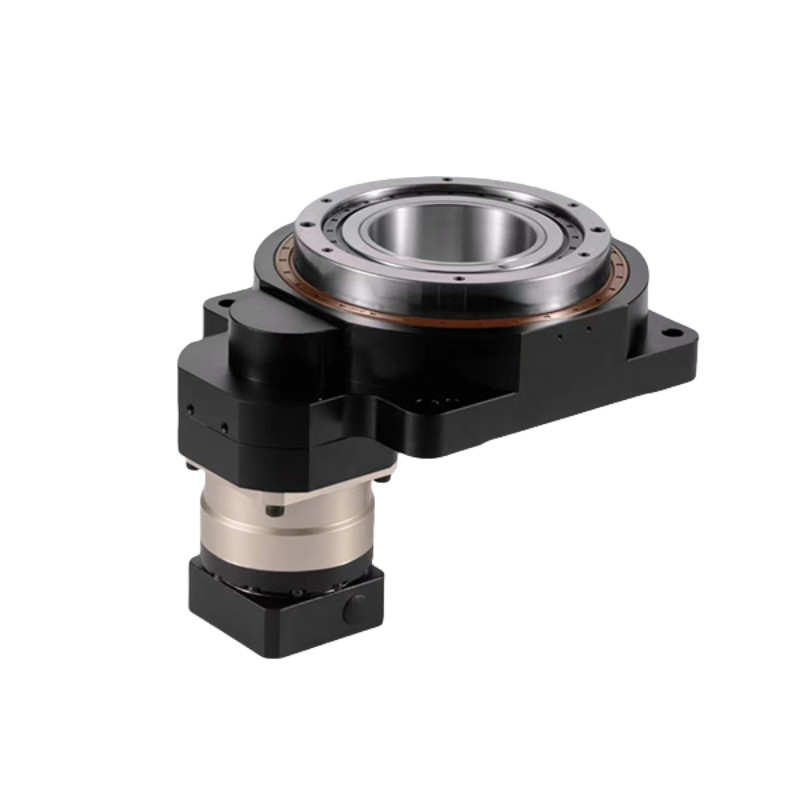

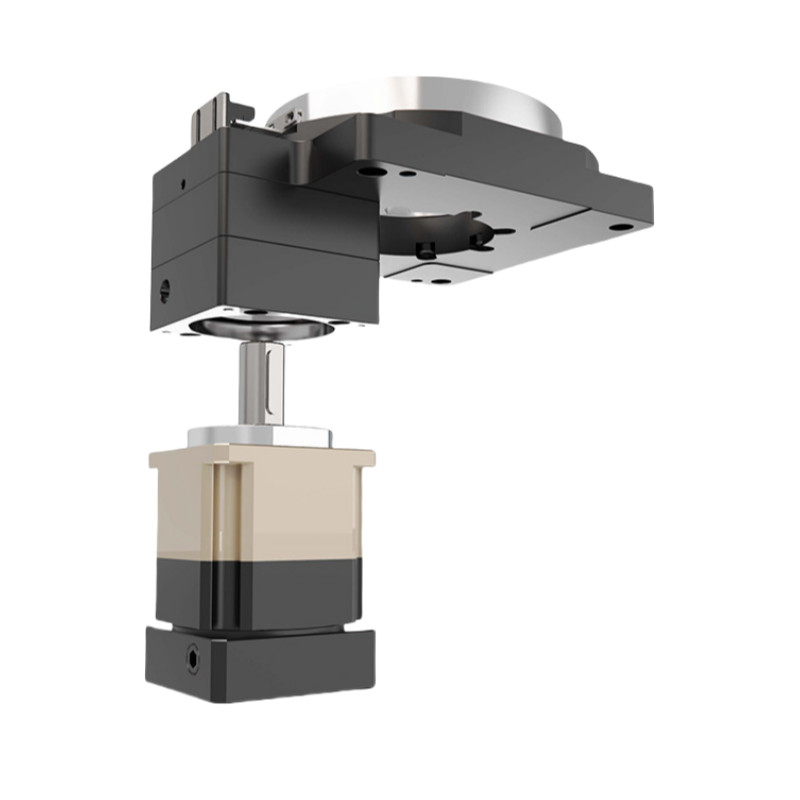

Szczegółowe obrazy
Rysunki
Zastosowania platformy rotacyjnej w powietrzu pustym
Robotyka
Wykorzystywane w rękach i manipulacjach robotycznych w celu precyzyjnego pozycjonowania i ruchu w zadaniach montażowych i obsługi materiałów.
Systemy automatyki
Zintegrowane z zautomatyzowanymi liniami produkcyjnymi do zadań takich jak sortowanie, pakowanie i paletowanie, w których dokładne ruchy rotacyjne są niezbędne.
Obróbka CNC
Stosowane w maszynach CNC do precyzyjnego obrotu części roboczych podczas frezowania, wiercenia i obracania.
Sprzęt medyczny
Używane w urządzeniach medycznych, takich jak systemy obrazowania, roboty chirurgiczne i automatyka laboratoryjna do dokładnego pozycjonowania i ruchu.
Lotnictwo kosmiczne i obrona
Stosowane w symulatorze lotu, systemach radarowych i bezzałogowych statkach powietrznych w celu dokładnej orientacji i stabilizacji.
Działania telekomunikacyjne
Używane w systemach pozycjonowania anten w celu zapewnienia dokładnego wyrównania dla optymalnej transmisji sygnału.
Opakowanie i wysyłka
