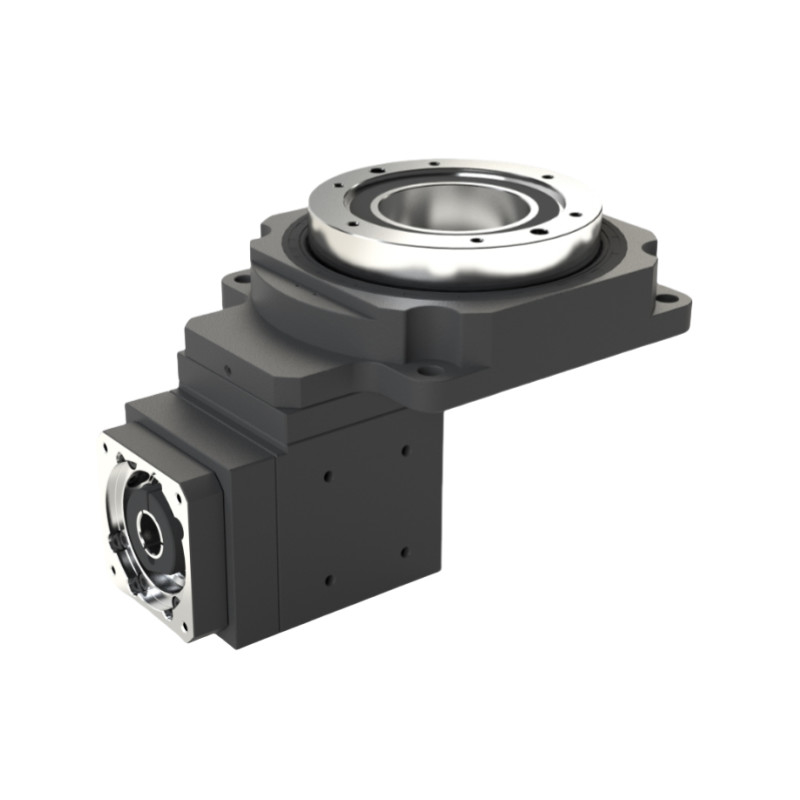

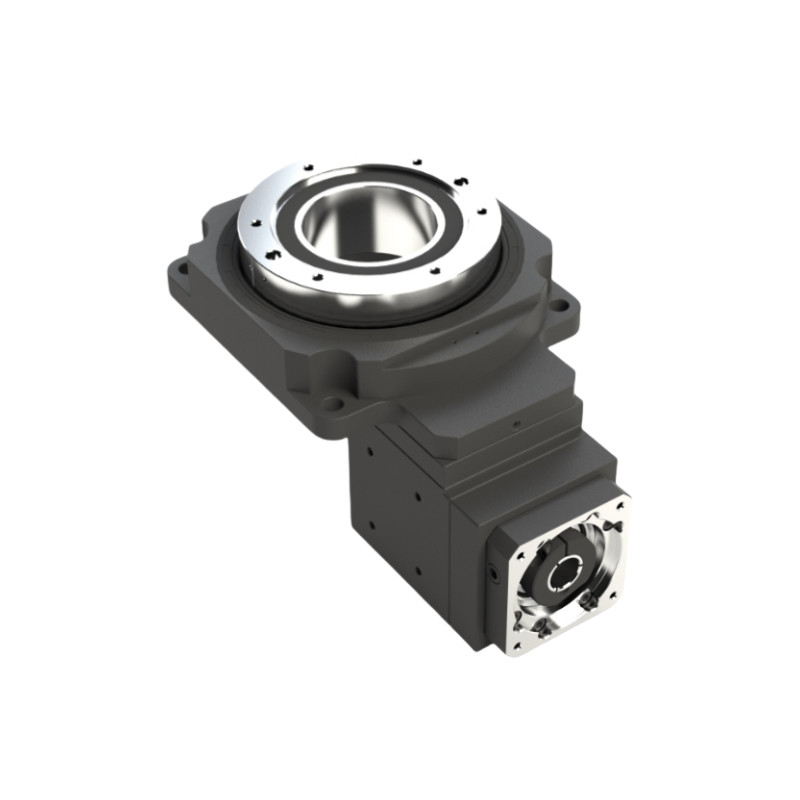

HRG serii 80ZStolik obrotowy pod kątem prostym
Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
Przyjęcie górnej spiralnej przekładni wygiętej, zaprojektowanej miękkie ciało i zoptymalizowana konstrukcja powierzchni kontaktu zęba sprawia, że równomierne obciążenie i umożliwia wysoki moment obrotowy.Kiedy połączone z planetary reducer, stosunek przekładni musi być większy, osiągając maksymalnie 1:50.
Kluczowe składniki
Płytka bazowa: Podstawa, która podtrzymuje cały zespół i umożliwia montaż na maszynach.
Mechanizm obrotowy: Należy tu zaliczyć przekładnie lub silniki umożliwiające obrót stołu o 360 stopni.
Włókno puste: Środkowa dziura, która umożliwia przejście narzędzi, płynu chłodzącego lub okablowania.
Stolik na górze: Powierzchnia, na której umieszczane są elementy robocze, często wyposażone w szczeliny T do zaciskania.
Mechanizm regulacji kąta: umożliwia precyzyjne zakręcenie stołu w celu osiągnięcia pożądanych pozycji obróbki.
System łożysk: zapewnia płynne obrotowe i stabilne działanie podczas pracy.
System sterowania: Może zawierać odczyty cyfrowe lub integrację CNC w celu dokładnego pozycjonowania i ruchu.
Kluczowe cechy
Projektowanie kąta prawego: umożliwia montaż obróbki pionowej i poziomej.
Środek pusty: Ułatwia przemieszczanie narzędzi lub materiałów przez stół.
Kontrola precyzyjna: wyposażone w mechanizmy dokładnego pozycjonowania i obrotu.
Trwałość: Zbudowane z solidnych materiałów, odpornych na ciężkie obciążenia obróbkowe.
 |
Model |
Model |
Model |
Wskaźnik kąta prawego |
| Stolik obrotowy pusty |
Kąt prosty |
|
HRG85Z
|
HRG85 |
HAS060 |
2, 3
|
| Parametr wydajności HRG80Z-05 |
| Wsparcie platformy wyjściowej |
łożyska z rurociągów krzyżowych |
Dopuszczalna prędkość wyjścia |
200 obr./min. |
Inercja obrotowa |
1203x10-6 kg.m2 |
| Zmiana ruchu |
360° ((obrót pod każdym kątem) |
Dokładność pozycjonowania powtarzalnego |
±15 sekundy łukowej |
Dokładność pozycjonowania |
≤ 30 sekund łukowych |
| Odpowiedni silnik (rozmiar) |
Serwo silnik o mocy 200-400 W
Środki odnośne: |
Dopuszczalne obciążenie osiowe |
3000N |
Zmiany węgla |
Tłuszcz syntetyczny |
| Wskaźnik redukcji |
10 |
15 |
Dopuszczalne obciążenie promieniowe |
2000N |
temperatura pracy |
¥-10°C~90°C |
| Narysowany moment wyjściowy |
18NM |
Równoległość platformy wyjściowej |
00,02 mm |
Życie w służbie |
20000h |
| Maksymalny moment przyspieszenia |
32.4NM |
Wypływ powierzchni platformy wyjściowej |
00,01 mm |
Poziom produkcji |
IP65 |
| Moment awaryjnego zatrzymania |
54NM |
Wyjście z obwodów platformy wyjściowej |
00,01 mm |
Poziom hałasu |
≤ 65 dB |
| Parametr wydajności HRG80Z-10 |
| Wsparcie platformy wyjściowej |
łożyska z rurociągów krzyżowych |
Dopuszczalna prędkość wyjścia |
200 obr./min. |
Inercja obrotowa |
1203x10-6 kg.m2 |
| Zmiana ruchu |
360° ((obrót pod każdym kątem) |
Dokładność pozycjonowania powtarzalnego |
±15 sekundy łukowej |
Dokładność pozycjonowania |
≤ 30 sekund łukowych |
| Odpowiedni silnik (rozmiar) |
Serwo silnik o mocy 200-400 W
Środki odnośne: |
Dopuszczalne obciążenie osiowe |
500N |
Zmiany węgla |
Tłuszcz syntetyczny |
| Wskaźnik redukcji |
20 |
30 |
Dopuszczalne obciążenie promieniowe |
250 N |
temperatura pracy |
¥-10°C~90°C |
| Narysowany moment wyjściowy |
18NM |
Równoległość platformy wyjściowej |
00,02 mm |
Życie w służbie |
20000h |
| Maksymalny moment przyspieszenia |
32.4NM |
Wypływ powierzchni platformy wyjściowej |
00,01 mm |
Poziom produkcji |
IP65 |
| Moment awaryjnego zatrzymania |
54NM |
Wyjście z obwodów platformy wyjściowej |
00,01 mm |
Poziom hałasu |
≤ 65 dB |

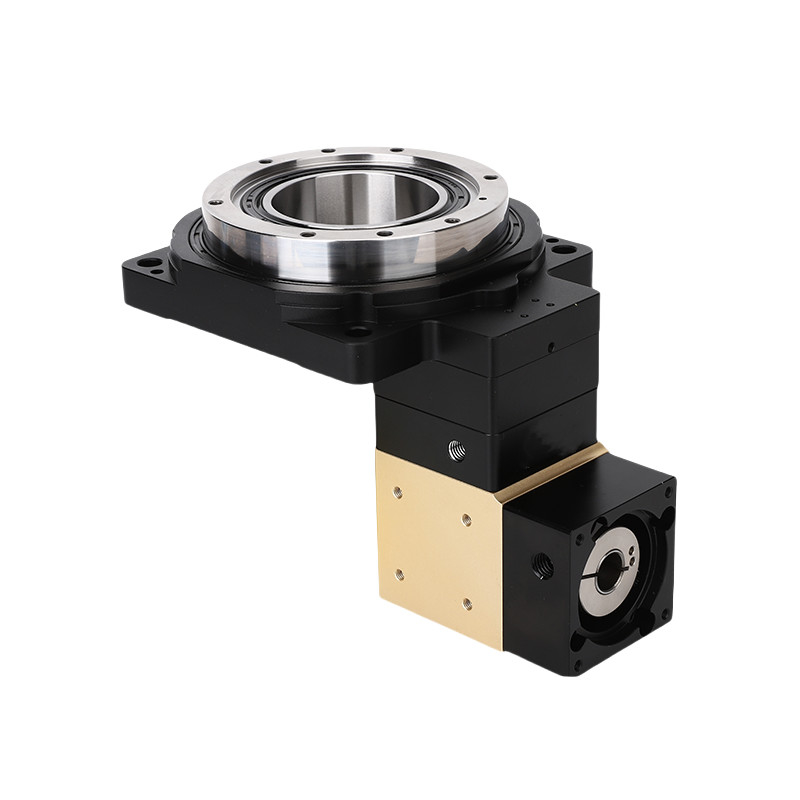

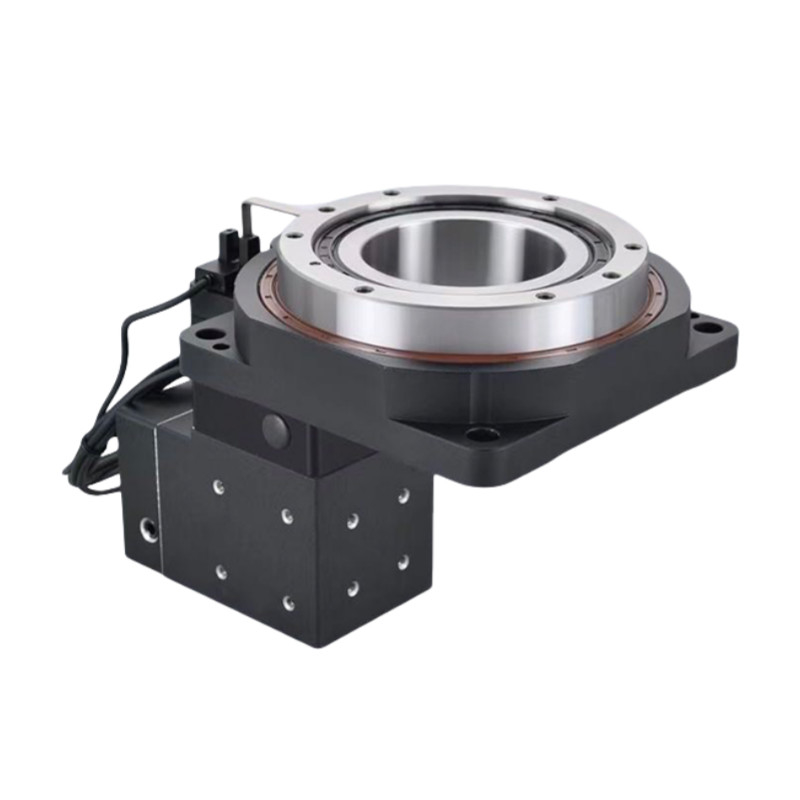

Szczegółowe obrazy
Rysunki
Zastosowania platformy rotacyjnej w powietrzu pustym
Robotyka
Wykorzystywane w rękach i manipulacjach robotycznych w celu precyzyjnego pozycjonowania i ruchu w zadaniach montażowych i obsługi materiałów.
Systemy automatyki
Zintegrowane z zautomatyzowanymi liniami produkcyjnymi do zadań takich jak sortowanie, pakowanie i paletowanie, w których dokładne ruchy rotacyjne są niezbędne.
Obróbka CNC
Stosowane w maszynach CNC do precyzyjnego obrotu części roboczych podczas frezowania, wiercenia i obracania.
Sprzęt medyczny
Używane w urządzeniach medycznych, takich jak systemy obrazowania, roboty chirurgiczne i automatyka laboratoryjna do dokładnego pozycjonowania i ruchu.
Lotnictwo kosmiczne i obrona
Stosowane w symulatorze lotu, systemach radarowych i bezzałogowych statkach powietrznych w celu dokładnej orientacji i stabilizacji.
Działania telekomunikacyjne
Używane w systemach pozycjonowania anten w celu zapewnienia dokładnego wyrównania dla optymalnej transmisji sygnału.
Opakowanie i wysyłka
