Stół obrotowy pod kątem prostym, wgłębiony, z wysoką precyzją

Stół obrotowy pod kątem prostym, wgłębiony, z wysoką precyzją

Stolik obrotowy wielosiowy

Wysokiej precyzji Pustki Stolik Obrotowy

Stół obrotowy z pustym kątem prostym

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

Stół obrotowy z pustym kątem prostym

Rozmawiaj Teraz.
Rozmawiaj Teraz.
Szczegóły produktu
Produkt:
HRG-130Z Stół obrotowy kątowy pusty
Wsparcie platformy wyjściowej:
Skrzyżowane łożysko wałeczkowe
Zmiana ruchu:
360° (obrót pod dowolnym kątem)
Pasujący silnik (rozmiar):
Silnik serwo 200-400 W
Dopuszczalne obciążenie osiowe:
3000 Nm
Dopuszczalne obciążenie promieniowe:
2000 Nm
Współczynnik redukcji:
20, 30
Temperatura pracy:
-10℃~90℃
Poziom produkcji:
IP65
Poziom hałasu:
≤65dB
Smarowanie:
Smar syntetyczny
Warunki płatności i wysyłki
Minimalne zamówienie
Do negocjacji
Cena
To Be Negotiated
Szczegóły pakowania
Pudełka
Czas dostawy
3-4 tygodnie
Zasady płatności
T/T
Możliwość Supply
20000 zestawów miesięcznie
Opis produktu
HRG serii 130ZStolik obrotowy pod kątem prostym

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.

Przyjęcie górnej spiralnej przekładni wygiętej, zaprojektowanej miękkie ciało i zoptymalizowana konstrukcja powierzchni kontaktu zęba sprawia, że równomierne obciążenie i umożliwia wysoki moment obrotowy.Kiedy połączone z planetary reducer, stosunek przekładni musi być większy, osiągając maksymalnie 1:50.

Kluczowe składniki

Płytka bazowa: Podstawa, która podtrzymuje cały zespół i umożliwia montaż na maszynach.

Mechanizm obrotowy: Należy tu zaliczyć przekładnie lub silniki umożliwiające obrót stołu o 360 stopni.

Włókno puste: Środkowa dziura, która umożliwia przejście narzędzi, płynu chłodzącego lub okablowania.

Stolik na górze: Powierzchnia, na której umieszczane są elementy robocze, często wyposażone w szczeliny T do zaciskania.

Mechanizm regulacji kąta: umożliwia precyzyjne zakręcenie stołu w celu osiągnięcia pożądanych pozycji obróbki.

System łożysk: zapewnia płynne obrotowe i stabilne działanie podczas pracy.

System sterowania: Może zawierać odczyty cyfrowe lub integrację CNC w celu dokładnego pozycjonowania i ruchu.

Kluczowe cechy

Projektowanie kąta prawego: umożliwia montaż obróbki pionowej i poziomej.

Środek pusty: Ułatwia przemieszczanie narzędzi lub materiałów przez stół.

Kontrola precyzyjna: wyposażone w mechanizmy dokładnego pozycjonowania i obrotu.

Trwałość: Zbudowane z solidnych materiałów, odpornych na ciężkie obciążenia obróbkowe.



Parametry wydajności

HRG130Z
Wsparcie platformy wyjściowej łożyska z rurociągów krzyżowych Dopuszczalna prędkość wyjścia 200 obr./min. Inercja obrotowa 2772x10-6 kg.m2
Zmiana ruchu 360° ((obrót pod każdym kątem) Dokładność pozycjonowania powtarzalnego ±15 sekundy łukowej Dokładność pozycjonowania ≤ 30 sekund łukowych
Odpowiedni silnik (rozmiar) Serwo silnik o mocy 200-400 W
Środki odnośne:
Dopuszczalne obciążenie osiowe 3000N Zmiany węgla Tłuszcz syntetyczny
Wskaźnik redukcji 20 30 Dopuszczalne obciążenie promieniowe 2000N temperatura pracy ¥-10°C~90°C
Narysowany moment wyjściowy 34NM Równoległość platformy wyjściowej 00,02 mm Życie w służbie 20000h
Maksymalny moment przyspieszenia 61.2NM Wypływ powierzchni platformy wyjściowej 00,01 mm Poziom produkcji IP65
Moment awaryjnego zatrzymania 102NM Wyjście z obwodów platformy wyjściowej 00,01 mm Poziom hałasu ≤ 65 dB

Szczegółowe obrazy

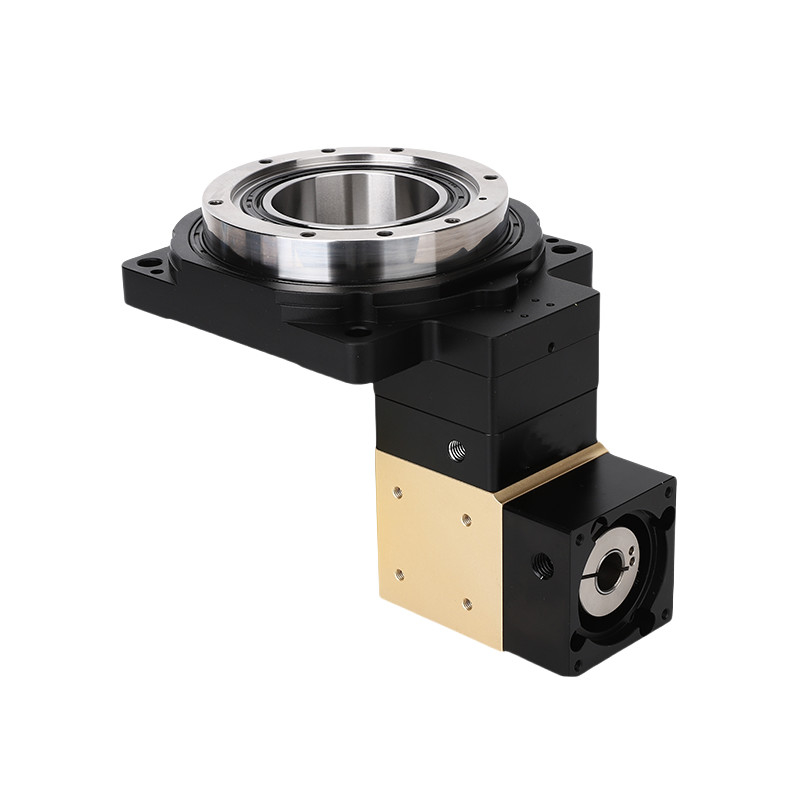

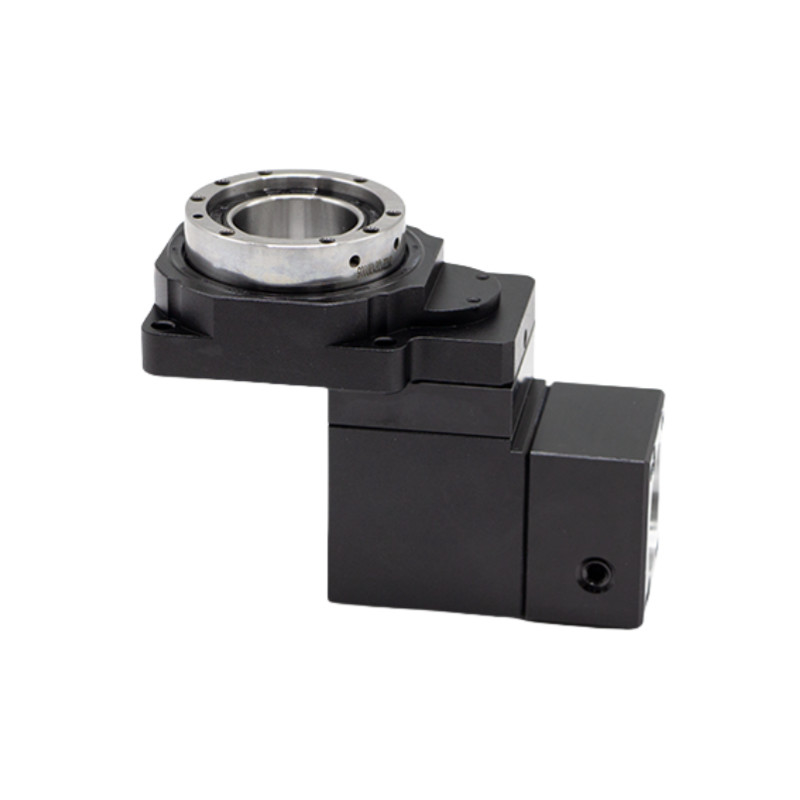

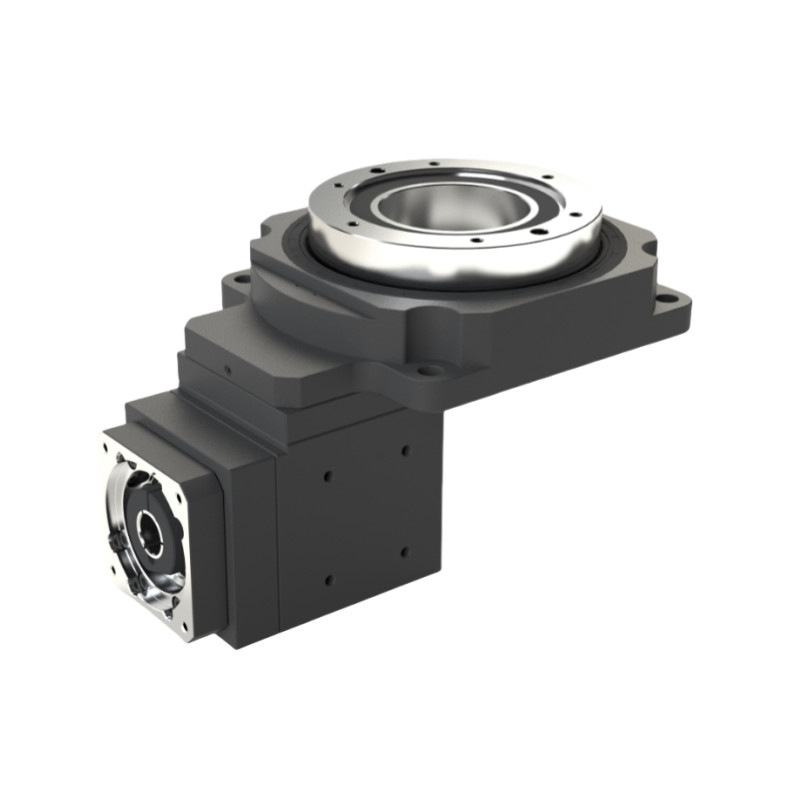

Stół obrotowy pod kątem prostym, wgłębiony, z wysoką precyzją 0 Stół obrotowy pod kątem prostym, wgłębiony, z wysoką precyzją 1 Stół obrotowy pod kątem prostym, wgłębiony, z wysoką precyzją 2

Rysunki

Stół obrotowy pod kątem prostym, wgłębiony, z wysoką precyzją 3
Zastosowania platformy rotacyjnej w powietrzu pustym

Obróbki wieloosiowe: umożliwia złożone operacje na częściach wymagających wielu kątów i orientacji, idealnie nadaje się do komponentów lotniczych i motoryzacyjnych.

Wytwarzanie narzędzi: Ułatwia tworzenie skomplikowanych form i form, umożliwiając dostęp do wielu stron obrabiarków bez ponownego umieszczania.

Obróbka skomplikowanych elementów geometrycznych: Wspiera produkcję części o niekonwencjonalnych kształtach, takich jak uchwyty i ramy.

Operacje montażowe: przydatne do wyrównania i montażu komponentów pod określonymi kątami, zwiększając wydajność linii produkcyjnych.

Precyzyjne wiercenie i frezowanie: Pozwala na dokładne wiercenie lub frezowanie pod określonymi kątami, zapewniając wysoką precyzję w produkcji.

Aplikacje CNC: Zintegrowany z maszynami CNC do wykonywania zautomatyzowanych zadań, zwiększając wydajność i spójność.

Produkcja wyrobów medycznych: Używane w produkcji elementów wymagających wysokiej precyzji i niezawodności.


Opakowanie i wysyłka

Stół obrotowy pod kątem prostym, wgłębiony, z wysoką precyzją 4
