Name: Stolik obrotowy pod kątem prostym
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Stół obrotowy z pustym kątem prostym
Availability: InStock

Do domu > produkty > Stolik obrotowy pusty >

Stolik obrotowy pod kątem prostym

360 stopni pusty stolik obrotowy

Wysokiej precyzji Pustki Stolik Obrotowy

Stół obrotowy z pustym kątem prostym

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

Stół obrotowy z pustym kątem prostym

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Produkt:

HRG-170Z Stół obrotowy kątowy pusty

Wsparcie platformy wyjściowej:

Skrzyżowane łożysko wałeczkowe

Zmiana ruchu:

360° (obrót pod dowolnym kątem)

Pasujący silnik (rozmiar):

Silnik serwo 750-1KW

Dopuszczalne obciążenie osiowe:

3000 Nm

Dopuszczalne obciążenie promieniowe:

2000 Nm

Współczynnik redukcji:

20, 30, 50

Temperatura pracy:

－10℃~90℃

Poziom produkcji:

IP65

Poziom hałasu:

≤65dB

Smarowanie:

Smar syntetyczny

Warunki płatności i wysyłki

Minimalne zamówienie

Do negocjacji

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Płaszczyzna obracająca się platformy z otworem obracającym się, z otworem obracającym się

Najlepszą cenę

Wysokiej precyzji Pustka platforma obrotowa z przekładnią planetarną do obciążenia planetarnego

Najlepszą cenę

Planetarny redukcyjny stolik obrotowy ciężkiego obciążenia

Najlepszą cenę

Wysokiej precyzji pustka obrotowa platforma do obciążenia planetarnego obniżenia obrotnego stołu

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

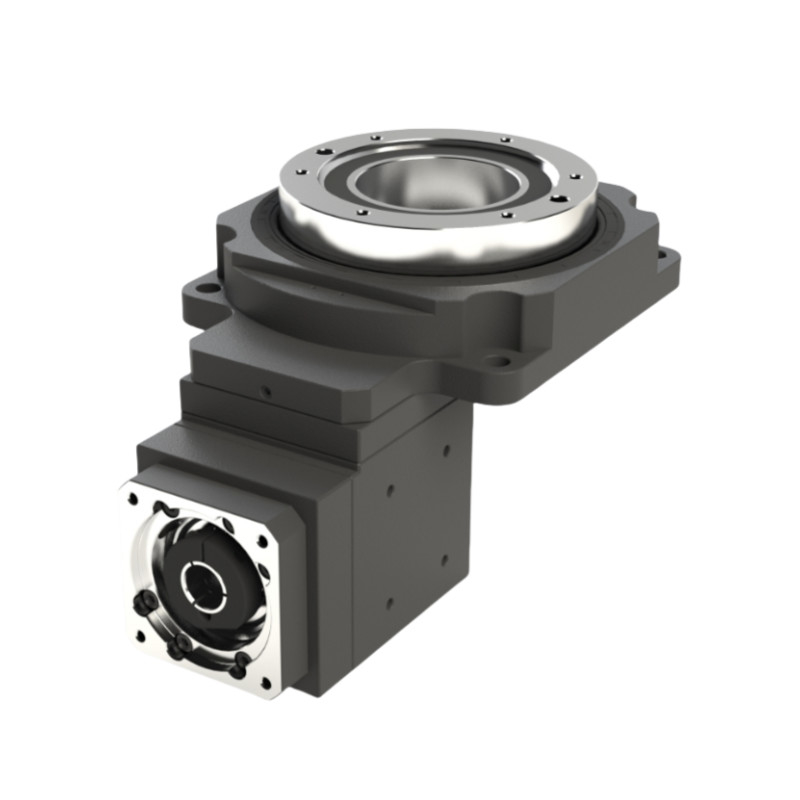

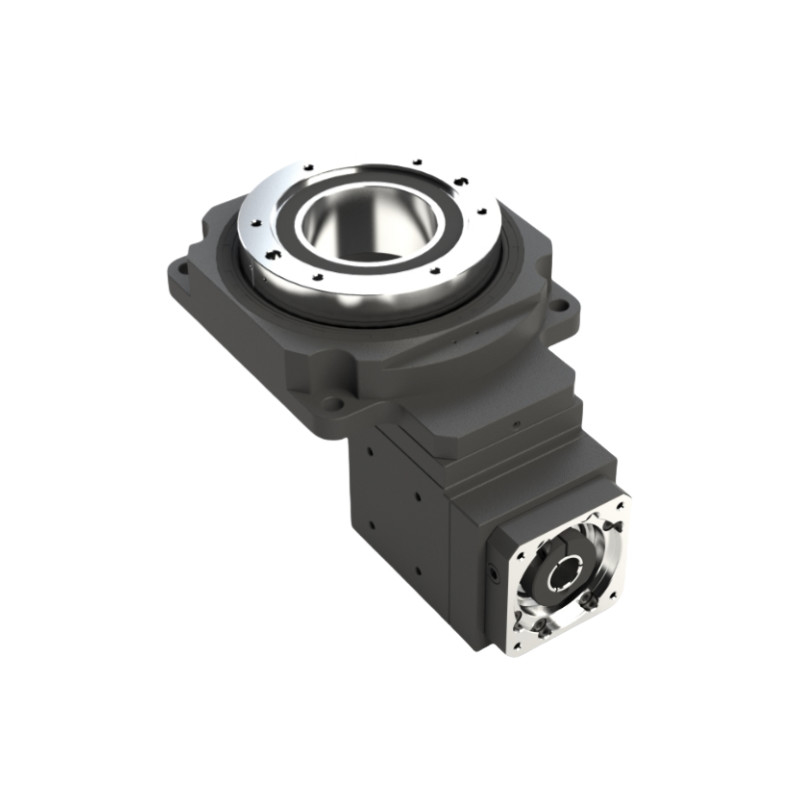

HRG serii 170ZStolik obrotowy pod kątem prostym

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.

Przyjęcie górnej spiralnej przekładni wygiętej, zaprojektowanej miękkie ciało i zoptymalizowana konstrukcja powierzchni kontaktu zęba sprawia, że równomierne obciążenie i umożliwia wysoki moment obrotowy.Kiedy połączone z planetary reducer, stosunek przekładni musi być większy, osiągając maksymalnie 1:50.

Kluczowe składniki

Płytka bazowa: Podstawa, która podtrzymuje cały zespół i umożliwia montaż na maszynach.

Mechanizm obrotowy: Należy tu zaliczyć przekładnie lub silniki umożliwiające obrót stołu o 360 stopni.

Włókno puste: Środkowa dziura, która umożliwia przejście narzędzi, płynu chłodzącego lub okablowania.

Stolik na górze: Powierzchnia, na której umieszczane są przedmioty, często wyposażone w szczeliny T do zaciskania.

Mechanizm regulacji kąta: umożliwia precyzyjne zakręcenie stołu w celu osiągnięcia pożądanych pozycji obróbki.

System łożysk: zapewnia płynne obrotowe i stabilne działanie podczas pracy.

System sterowania: Może zawierać odczyty cyfrowe lub integrację CNC w celu dokładnego pozycjonowania i ruchu.

Kluczowe cechy

Łożyska precyzyjne: Zapewnia płynne obrotowe i wysoką dokładność.

Prędkość regulowana: Pozwala na różne prędkości obrotowe w zależności od potrzeb obróbki.

Integracja sterowania: Można go połączyć z sterownikami CNC do programowania ruchów.

Parametry wydajności

Parametr wydajności HRG170Z
Wsparcie platformy wyjściowej	łożyska z rurociągów krzyżowych			Dopuszczalna prędkość wyjścia	200 obr./min.	Inercja obrotowa	27619x10-6 kg.m2
Zmiana ruchu	360° ((obrót pod każdym kątem)			Dokładność pozycjonowania powtarzalnego	±15 sekundy łukowej	Dokładność pozycjonowania	≤ 30 sekund łukowych
Odpowiedni silnik (rozmiar)	750-1KW serwo silnik Φ19-Φ70-Φ90-M5			Dopuszczalne obciążenie osiowe	3000N	Zmiany węgla	Tłuszcz syntetyczny
Wskaźnik redukcji	20	30	50	Dopuszczalne obciążenie promieniowe	2000N	temperatura pracy	¥-10°C~90°C
Narysowany moment wyjściowy	55NM			Równoległość platformy wyjściowej	00,02 mm	Życie w służbie	20000h
Maksymalny moment przyspieszenia	110NM			Wypływ powierzchni platformy wyjściowej	00,01 mm	Poziom produkcji	IP65
Moment awaryjnego zatrzymania	165NM			Wyjście z obwodów platformy wyjściowej	00,01 mm	Poziom hałasu	≤ 65 dB

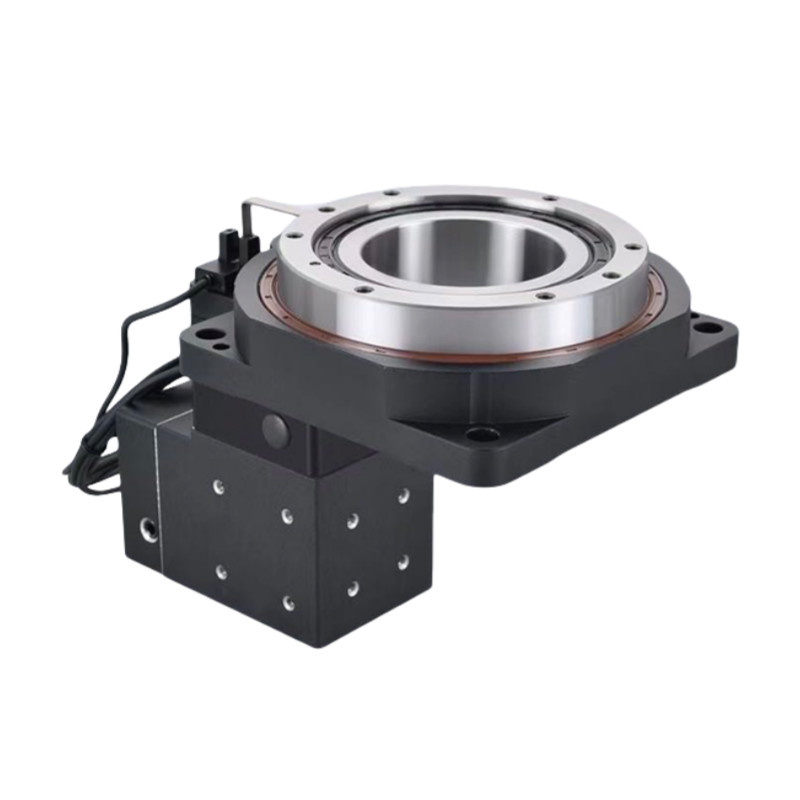

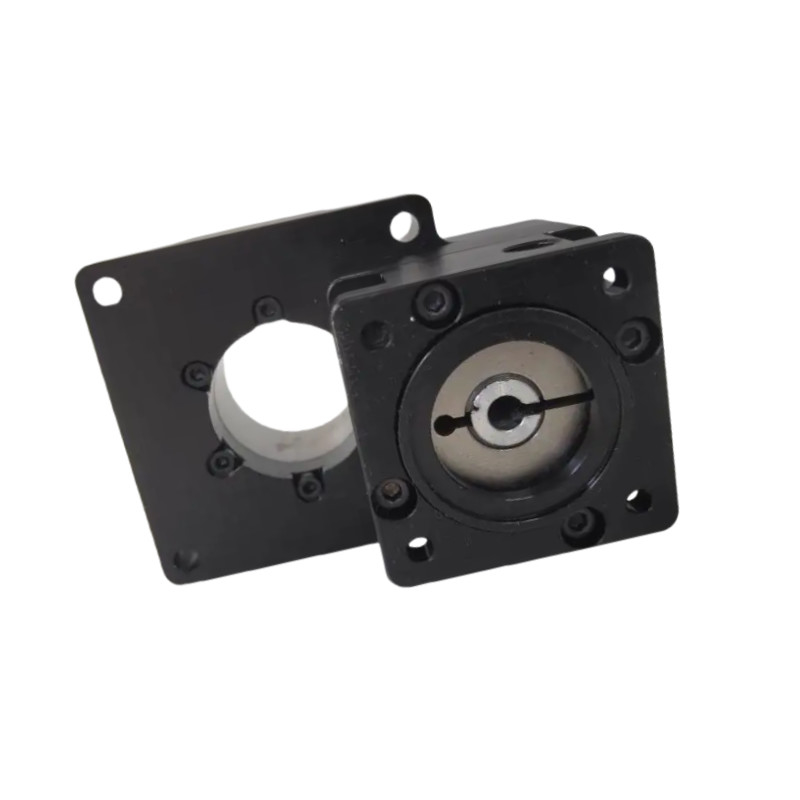

Szczegółowe obrazy

Rysunki

Zastosowania platformy rotacyjnej w powietrzu pustym

Szlifowanie CNC: umożliwia precyzyjne obróbki pod wieloma kątami bez zmiany pozycji obrabionego przedmiotu.

Operacje montażowe: Ułatwia montaż skomplikowanych części, umożliwiając łatwy dostęp z różnych kątów.

Inspekcja: Używane w kontroli jakości do rotacji części do dokładnej kontroli.

Systemy automatyczne: Zintegrowany z ramionami robotycznymi do zadań takich jak spawanie lub malowanie.
