Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Giant Precision
Orzecznictwo:
ISO9001
Numer modelu:
Stół obrotowy z pustym kątem prostym
Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
Przyjęcie górnej spiralnej przekładni wygiętej, zaprojektowanej miękkie ciało i zoptymalizowana konstrukcja powierzchni kontaktu zęba sprawia, że równomierne obciążenie i umożliwia wysoki moment obrotowy.Kiedy połączone z planetary reducer, stosunek przekładni musi być większy, osiągając maksymalnie 1:50.
Kluczowe składniki
Płytka bazowa: Podstawa, która podtrzymuje cały zespół i umożliwia montaż na maszynach.
Mechanizm obrotowy: Należy tu zaliczyć przekładnie lub silniki umożliwiające obrót stołu o 360 stopni.
Włókno puste: Środkowa dziura, która umożliwia przejście narzędzi, płynu chłodzącego lub okablowania.
Stolik na górze: Powierzchnia, na której umieszczane są elementy robocze, często wyposażone w szczeliny T do zaciskania.
Mechanizm regulacji kąta: umożliwia precyzyjne zakręcenie stołu w celu osiągnięcia pożądanych pozycji obróbki.
System łożysk: zapewnia płynne obrotowe i stabilne działanie podczas pracy.
System sterowania: Może zawierać odczyty cyfrowe lub integrację CNC w celu dokładnego pozycjonowania i ruchu.
Środek pusty: umożliwia łatwy przejście narzędzi, części roboczych lub płynu chłodzącego, zwiększając wszechstronność.
Zdolność wieloosiowa: umożliwia obróbkę lub pozycjonowanie pod wieloma kątami, zwiększając elastyczność operacji.
Łożyska precyzyjne: Zapewnia płynną i dokładną rotację, minimalizuje przepływ i zwiększa jakość obróbki.
Niezawodna konstrukcja: Zbudowany z wysokiej jakości materiałów dla trwałości i stabilności pod obciążeniem.
Zmiennik prędkości: umożliwia operatorom dostosowanie prędkości obrotu do specyficznych wymagań obróbki.
Projektowanie szczeliny T: Zapewnia możliwości mocowania do łatwego mocowania części roboczych.
Integracja z systemami CNC: Wspiera automatyzację i programowanie dla złożonych zadań obróbkowych.
Parametry wydajności
| Parametr wydajności HRG280Z | |||||||
| Wsparcie platformy wyjściowej | łożyska z rurociągów krzyżowych | Dopuszczalna prędkość wyjścia | 200 obr./min. | Inercja obrotowa | 361220x10-6 kg.m2 | ||
| Zmiana ruchu | 360° ((obrót pod każdym kątem) | Dokładność pozycjonowania powtarzalnego | ±15 sekundy łukowej | Dokładność pozycjonowania | ≤ 30 sekund łukowych | ||
| Odpowiedni silnik (rozmiar) | 750-1.5 kW serwo silnik Φ19-Φ70-Φ90-M5 |
Dopuszczalne obciążenie osiowe | 7000N | Zmiany węgla | Tłuszcz syntetyczny | ||
| Wskaźnik redukcji | 20 | 30 | 50 | Dopuszczalne obciążenie promieniowe | 3500N | temperatura pracy | ¥-10°C~90°C |
| Narysowany moment wyjściowy | 120NM | Równoległość platformy wyjściowej | 00,02 mm | Życie w służbie | 20000h | ||
| Maksymalny moment przyspieszenia | 216NM | Wypływ powierzchni platformy wyjściowej | 00,01 mm | Poziom produkcji | IP65 | ||
| Moment awaryjnego zatrzymania | 600NM | Wyjście z obwodów platformy wyjściowej | 00,01 mm | Poziom hałasu | ≤ 65 dB | ||

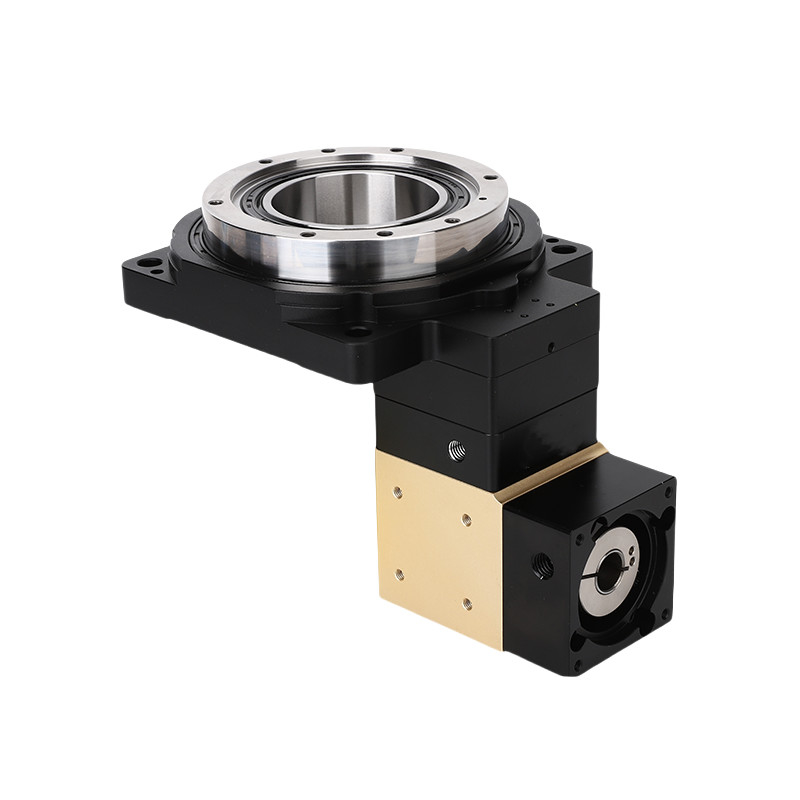

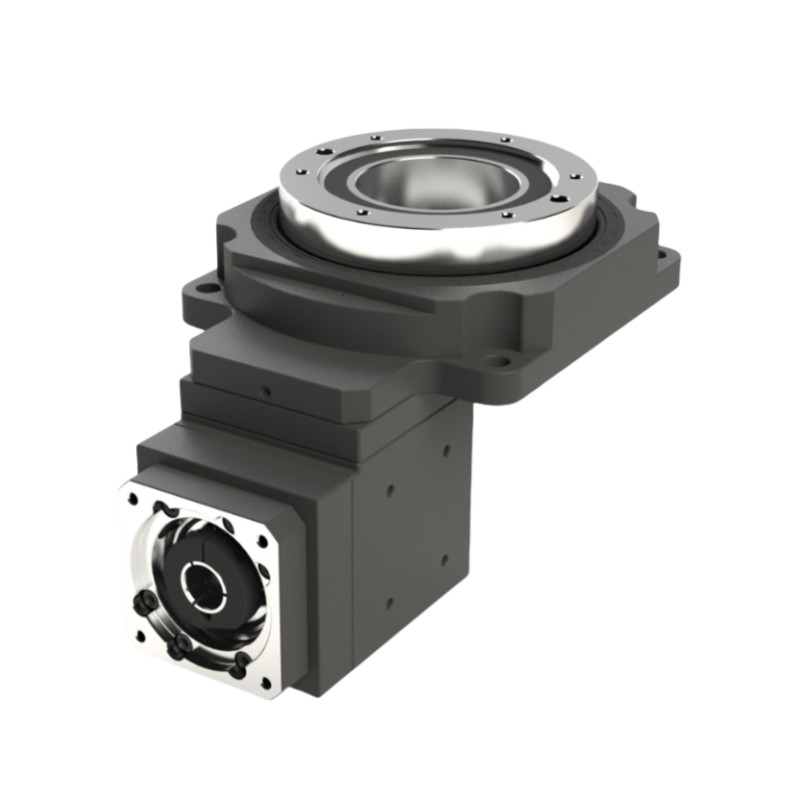

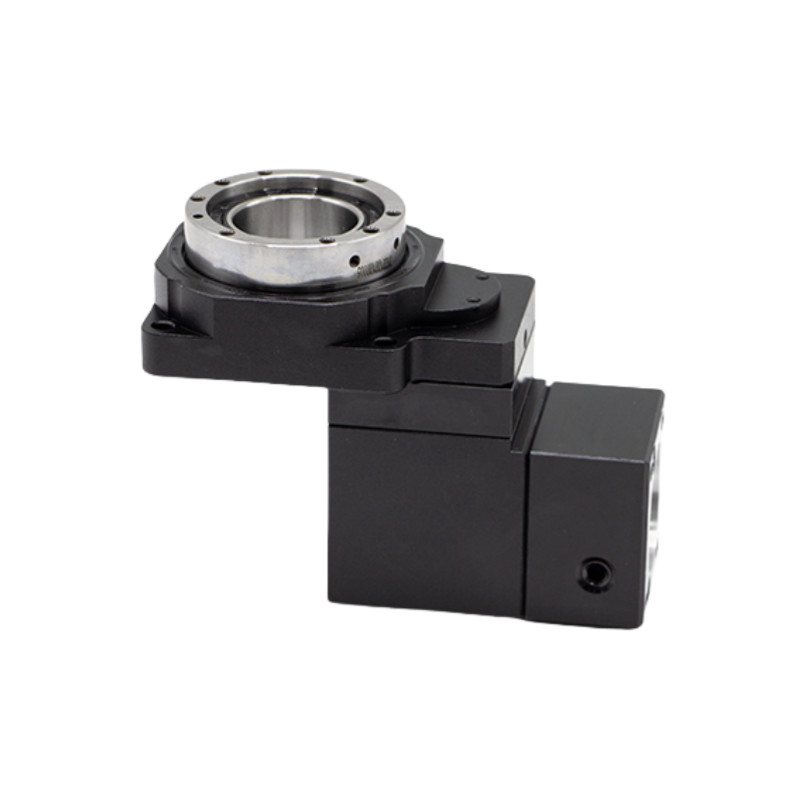

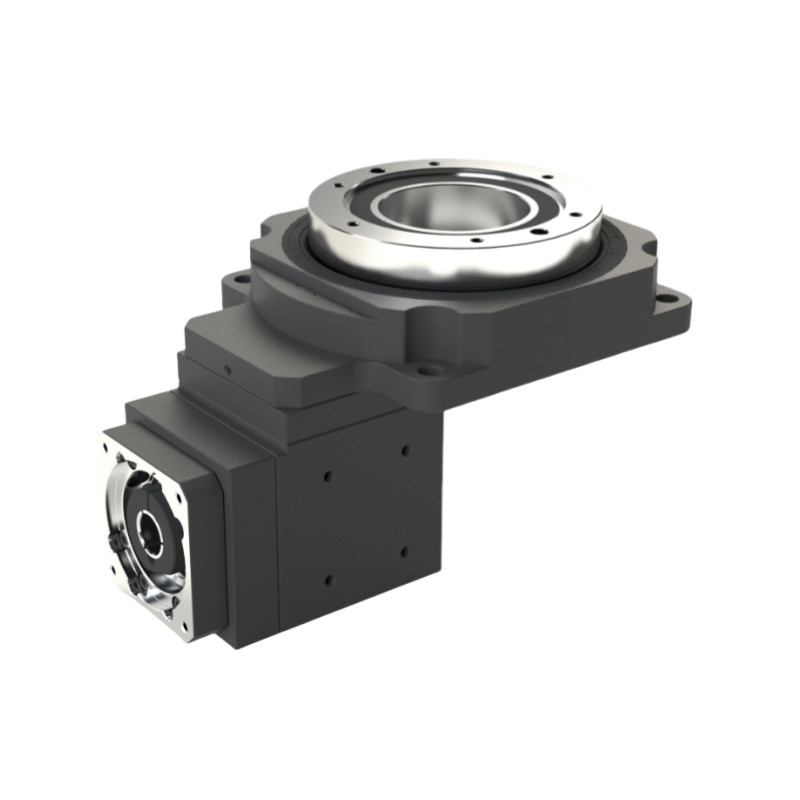

Szczegółowe obrazy
 |
|
|
Rysunki
Zastosowania platformy rotacyjnej w powietrzu pustym
Szlifowanie CNC: umożliwia precyzyjne obróbki pod wieloma kątami bez zmiany pozycji obrabionego przedmiotu.
Operacje montażowe: Ułatwia montaż skomplikowanych części, umożliwiając łatwy dostęp z różnych kątów.
Inspekcja: Używane w kontroli jakości do rotacji części do dokładnej kontroli.
Systemy automatyczne: Zintegrowany z ramionami robotycznymi do zadań takich jak spawanie lub malowanie.
