Miejsce pochodzenia:
Chiny
Nazwa handlowa:
HONPINE
Numer modelu:
TDB-080-050-NH-RD-T

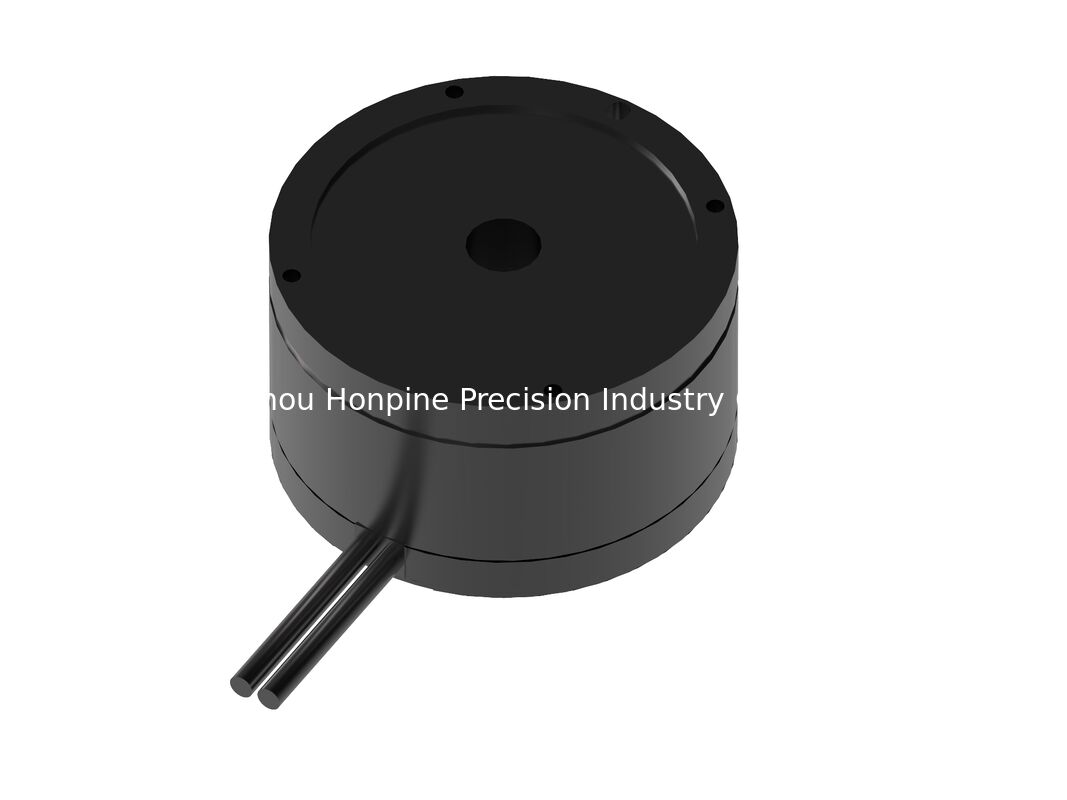

Silnik TDB-080-050-NH-RD-T DD charakteryzuje się zwartą konstrukcją z napędem bezpośrednim o średnicy zewnętrznej 80 mm i wysokości 50 mm, dzięki czemu nadaje się do zastosowań wymagających precyzyjnego pozycjonowania obrotowego i stabilnego wyjściowego momentu obrotowego. Model ten zapewnia ciągły moment obrotowy 0,6 N·m, szczytowy moment obrotowy 2 N·m i maksymalną prędkość 450 obr./min. Wyposażony w enkoder RD i konstrukcję bez czujników bez czujników Halla, zapewnia szybką reakcję, minimalny luz, płynną pracę i wysoką dokładność pozycjonowania. Doskonale nadaje się do zastosowań takich jak zautomatyzowane stoły obrotowe, precyzyjne systemy kontroli, sprzęt półprzewodnikowy i wysokiej klasy urządzenia medyczne.
| Wydajność | Jednostka | Wydajność | Jednostka |
| Ciągły moment obrotowy | 0,6 N·m | Maksymalny moment obrotowy | 2 N·m |
| Prąd ciągły | 1.7 Broń | Prąd szczytowy | 5.9 Broń |
| Moc znamionowa | 29 W | Stała momentu obrotowego | 0,35 N·m/ramiona |
| Opór @ 25 ℃ | 2,8 oma LL | Indukcyjność | 2 mH |
| Stała siła wstecznego pola elektromagnetycznego @ 25 ℃ | 0,24 Vrms/rad/s | Moment bezwładności | 0,0018 kg·m^2 |
| Dokładność | ±50 sek. łuku | Powtarzalność | ±2,5 sek. łuku |
| Maks. obciążenie osiowe | 50 N | Maksymalne obciążenie momentem | 1N·m |
| Bicie osiowe | 5 um | Bicie promieniowe | 5 um |
| Maksymalna prędkość | 450 obr./min | Masa silnika | 1,2 kg |
| Numer bieguna | 22 | Rezolucja | 500000 zliczeń/obrót |
| Średnica | 80 mm | Wysokość | 50 mm |
