Miejsce pochodzenia:
Chiny
Nazwa handlowa:
HONPINE
Numer modelu:
TDB-040-038-NH-AY

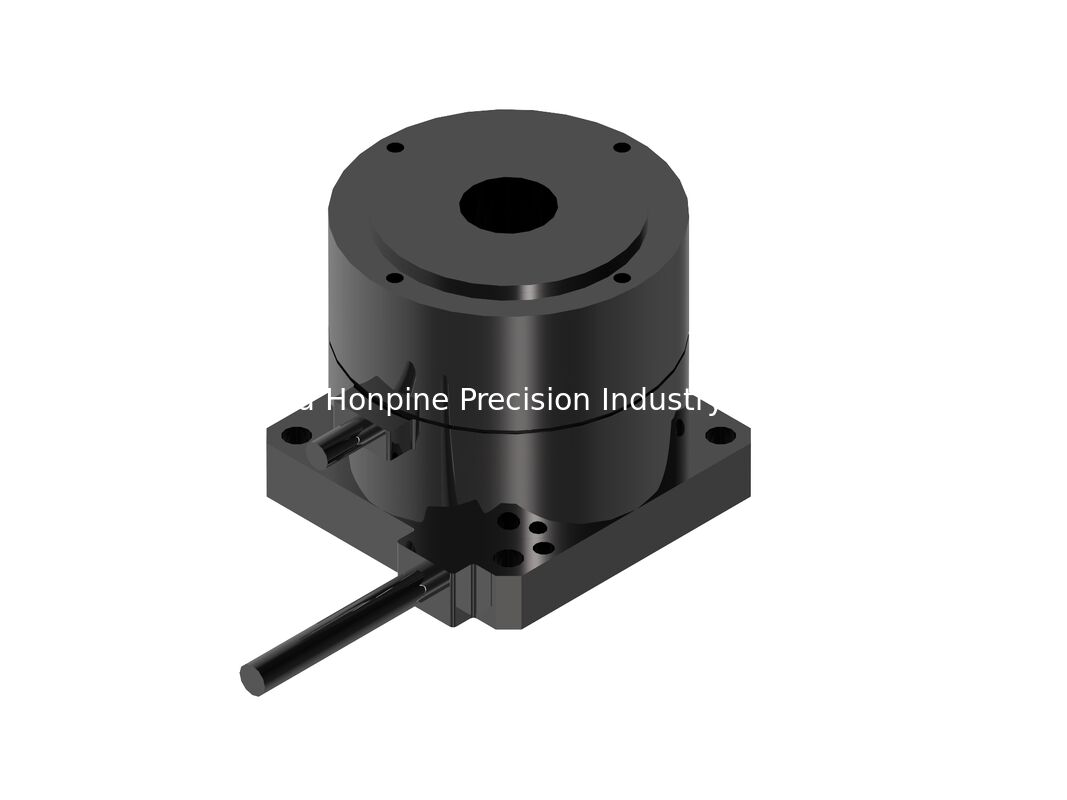

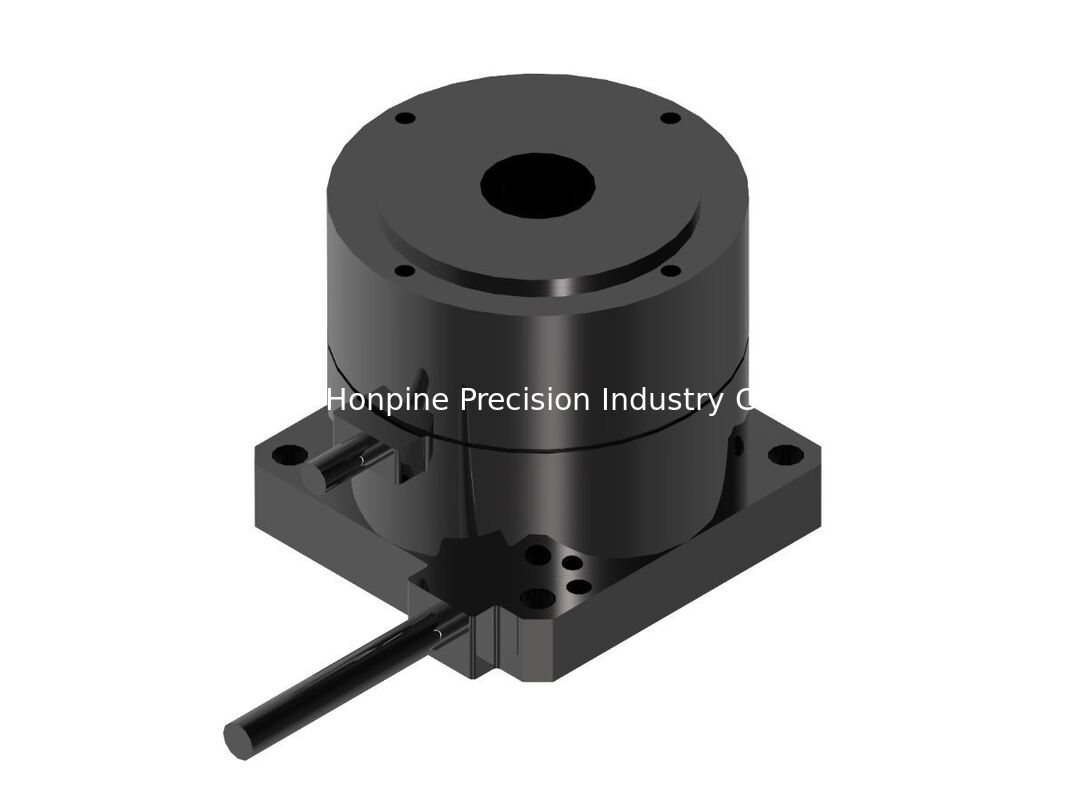

Silnik momentowy TDB-040-038-NH-AY z napędem bezpośrednim (DD) charakteryzuje się zwartą konstrukcją, wysoką precyzją i szybką reakcją, dzięki czemu nadaje się do zastosowań wymagających precyzyjnego pozycjonowania i napędu bezpośredniego. Łącząc niewielkie rozmiary z dużą wydajnością, doskonale nadaje się do sprzętu półprzewodnikowego, stopni precyzyjnych i systemów automatyki.
| Wydajność | Jednostka | Wydajność | Jednostka |
| Ciągły moment obrotowy | 0,13 N·m | Maksymalny moment obrotowy | 0,39 N·m |
| Prąd ciągły | 0,63 broni | Prąd szczytowy | 1.9 Ramiona |
| moc znamionowa | 7 W | Stała momentu obrotowego | 0,21 N·m/ramiona |
| Opór @ 25 ℃ | 7,5 oma LL | Indukcyjność | 1,5 mH |
| Stała siła wstecznego pola elektromagnetycznego @ 25 ℃ | 0,123 Vrms/rad/s | Moment bezwładności | 5x10^-6 Kg·m^2 |
| Dokładność | ±40 sek. łuku | Powtarzalność | ±2,5 sek. łuku |
| Maks. obciążenie osiowe | 20 N | Maksymalne obciążenie momentem | 0,4 N·m |
| Bicie osiowe | 5 um | Bicie promieniowe | 5 um |
| Maksymalna prędkość | 500 obr./min | Masa silnika | 0,075 kg |
| Numer bieguna | 22 | Rezolucja | 819200 liczy/obrót |
| Średnica | 40 mm | Wysokość | 38,5 mm |
| Oparte na enkoderach cyfrowych; standardowe limity końca podróży. Odpowiednie parametry i specyfikacje mogą ulec zmianie bez wcześniejszego powiadomienia. |
W przypadku opcjonalnych poziomów odbicia styków pomiary opierają się na stałym obciążeniu i stałej temperaturze. | ||
HONPINE specjalizuje się w badaniach i rozwoju oraz produkcji silników momentowych z napędem bezpośrednim, po utworzeniu obiektu o powierzchni 5000 metrów kwadratowych poświęconego opracowywaniu, produkcji i administrowaniu liniami produktów silników z napędem bezpośrednim. Obiekt wyposażony jest w szeroką gamę zaawansowanych maszyn, w tym dynamometry, w pełni zautomatyzowane maszyny do nawijania, centra obróbcze CNC, interferometry laserowe, automatyczne maszyny do zalewania i komory testowe w mgle solnej. Ponadto firma utworzyła centra sprzedaży i obsługi posprzedażnej w Singapurze, Suzhou i Shenzhen. Aby wesprzeć lokalizację produkcji sprzętu półprzewodnikowego, w 2024 roku firma uruchomiła pomieszczenie czyste do montażu precyzyjnego oraz laboratorium badawczo-rozwojowe. HONPINE pomyślnie uzyskała certyfikaty jakości, takie jak ISO9001 i CE, a niezależnie opracowane produkty uzyskały dziesiątki patentów zarówno na wynalazki, jak i wzory użytkowe.
