Miejsce pochodzenia:
Chiny
Nazwa handlowa:
HONPINE
Numer modelu:
TDB-170-050-NH-A

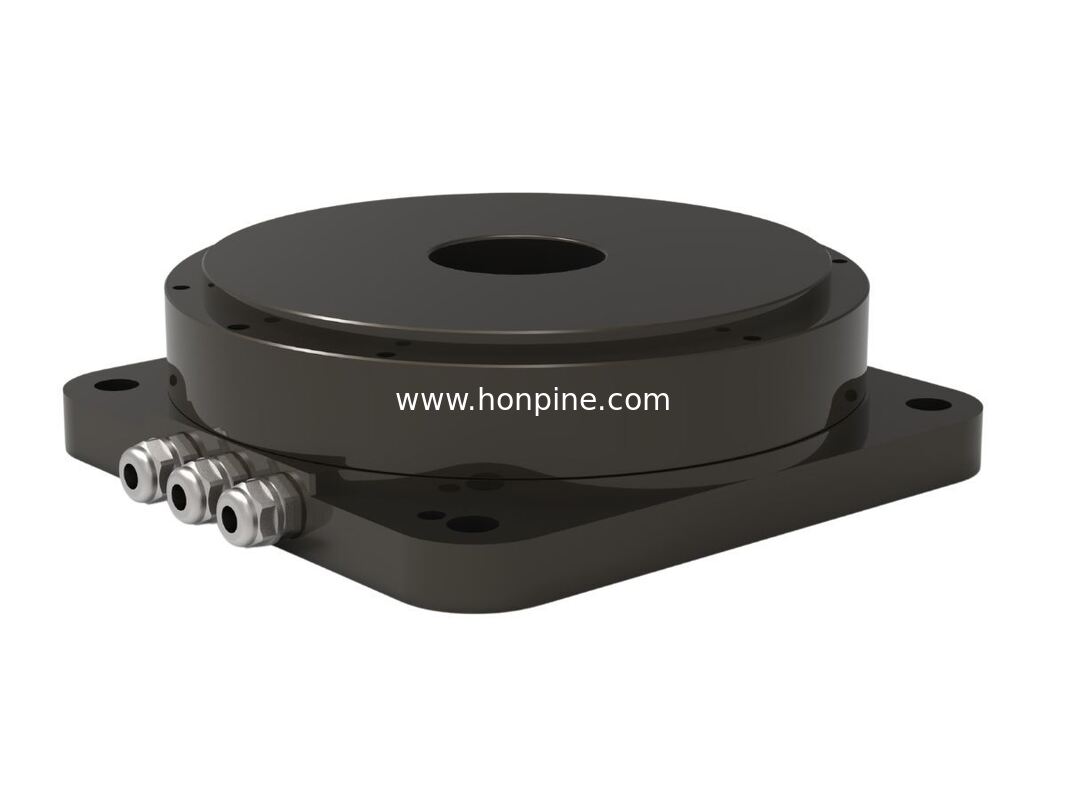

Silnik momentowy TDB-170-050-NH-A to wolnoobrotowy silnik prądu stałego o wysokim momencie obrotowym i precyzyjnym sterowaniu. Do jego kluczowych cech należy eliminacja błędów przekładni, wysoka sztywność przy niskim poziomie wibracji, szybka reakcja i niskie wymagania konserwacyjne. Jest powszechnie stosowany w precyzyjnym sprzęcie automatyki, takim jak maszyny do przetwarzania płytek półprzewodnikowych, precyzyjne stoły indeksujące, stoły obrotowe z napędem bezpośrednim o wysokiej dokładności i systemy obsługi paneli LCD.
| Wydajność | Jednostka | Wydajność | Jednostka |
Ciągły moment obrotowy |
6 N·m | Maksymalny moment obrotowy | 18 N·m |
Prąd ciągły |
2 ramiona | Prąd szczytowy | 6 ramion |
| Moc znamionowa | 220 W | Stała momentu obrotowego | 3 N·m/ramiona |
Opór @ 25 ℃ |
6 omów LL | Indukcyjność | 7,5 mH |
Stała siła wstecznego pola elektromagnetycznego @ 25 ℃ |
2,7 Vrms/rad/s | Moment bezwładności | 0,0066 kg·m^2 |
| Dokładność | ±15 sek. łukowych | Powtarzalność | ±2 sek. łuku |
| Maks. obciążenie osiowe | 2000 N | Maksymalne obciążenie momentem | 60 N·m |
Bicie osiowe |
5 um | Bicie promieniowe | 5 um |
| Maksymalna prędkość | 350 obr./min | Masa silnika | 3,7 kg |
| Numer bieguna | 30 | Rezolucja | 23-bitowy Biss-C |
Średnica |
170 mm | Wysokość | 50 mm |
HONPINE specjalizuje się w badaniach i rozwoju oraz produkcji silników momentowych z napędem bezpośrednim, po utworzeniu obiektu o powierzchni 5000 metrów kwadratowych poświęconego opracowywaniu, produkcji i administrowaniu liniami produktów silników z napędem bezpośrednim. Obiekt wyposażony jest w szeroką gamę zaawansowanych maszyn, w tym dynamometry, w pełni zautomatyzowane maszyny do nawijania, centra obróbcze CNC, interferometry laserowe, automatyczne maszyny do zalewania i komory testowe w mgle solnej. Ponadto firma utworzyła centra sprzedaży i obsługi posprzedażnej w Singapurze, Suzhou i Shenzhen. Aby wesprzeć lokalizację produkcji sprzętu półprzewodnikowego, w 2024 roku firma uruchomiła pomieszczenie czyste do montażu precyzyjnego oraz laboratorium badawczo-rozwojowe. HONPINE pomyślnie uzyskała certyfikaty jakości, takie jak ISO9001 i CE, a niezależnie opracowane produkty uzyskały dziesiątki patentów zarówno na wynalazki, jak i wzory użytkowe.
